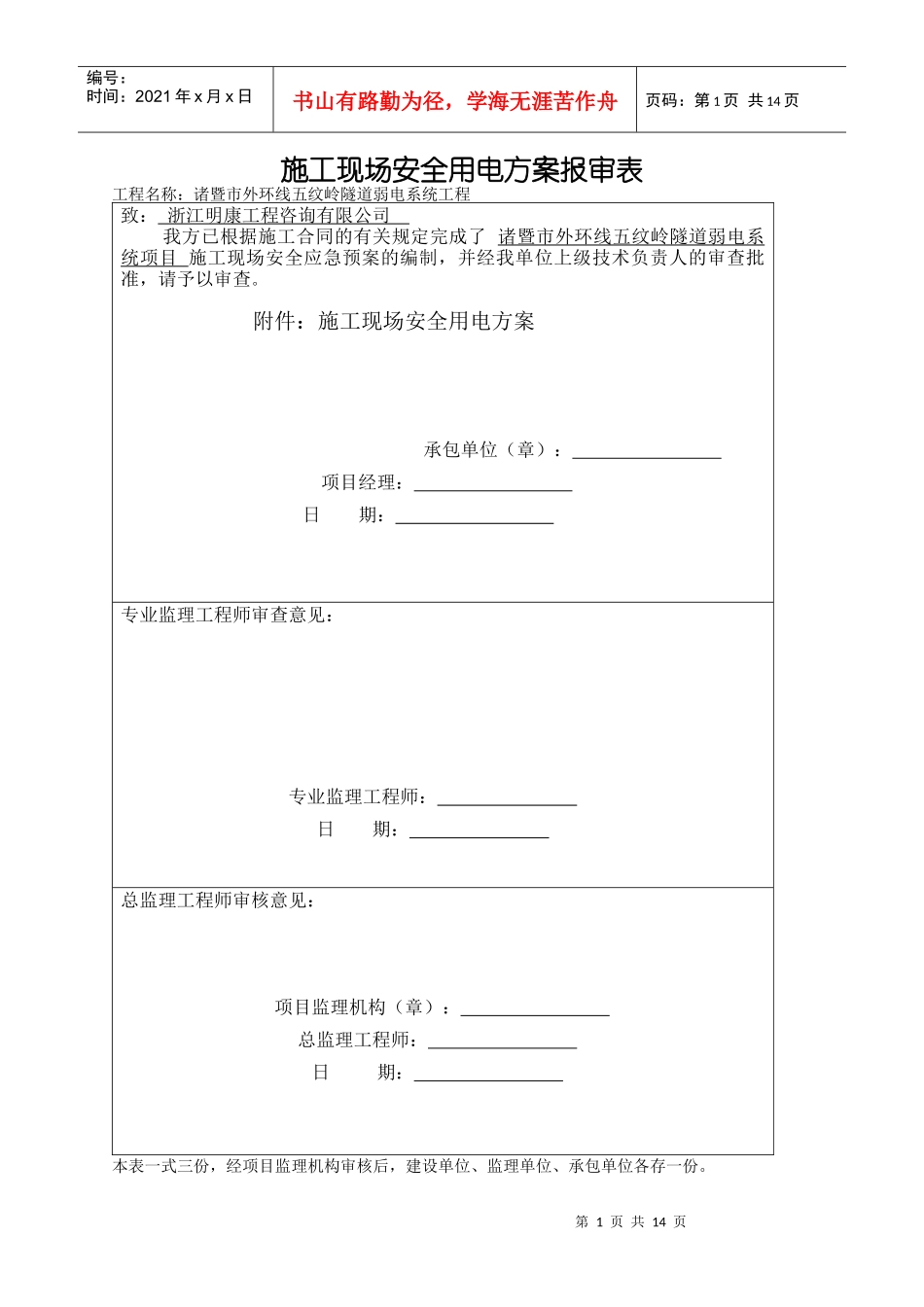

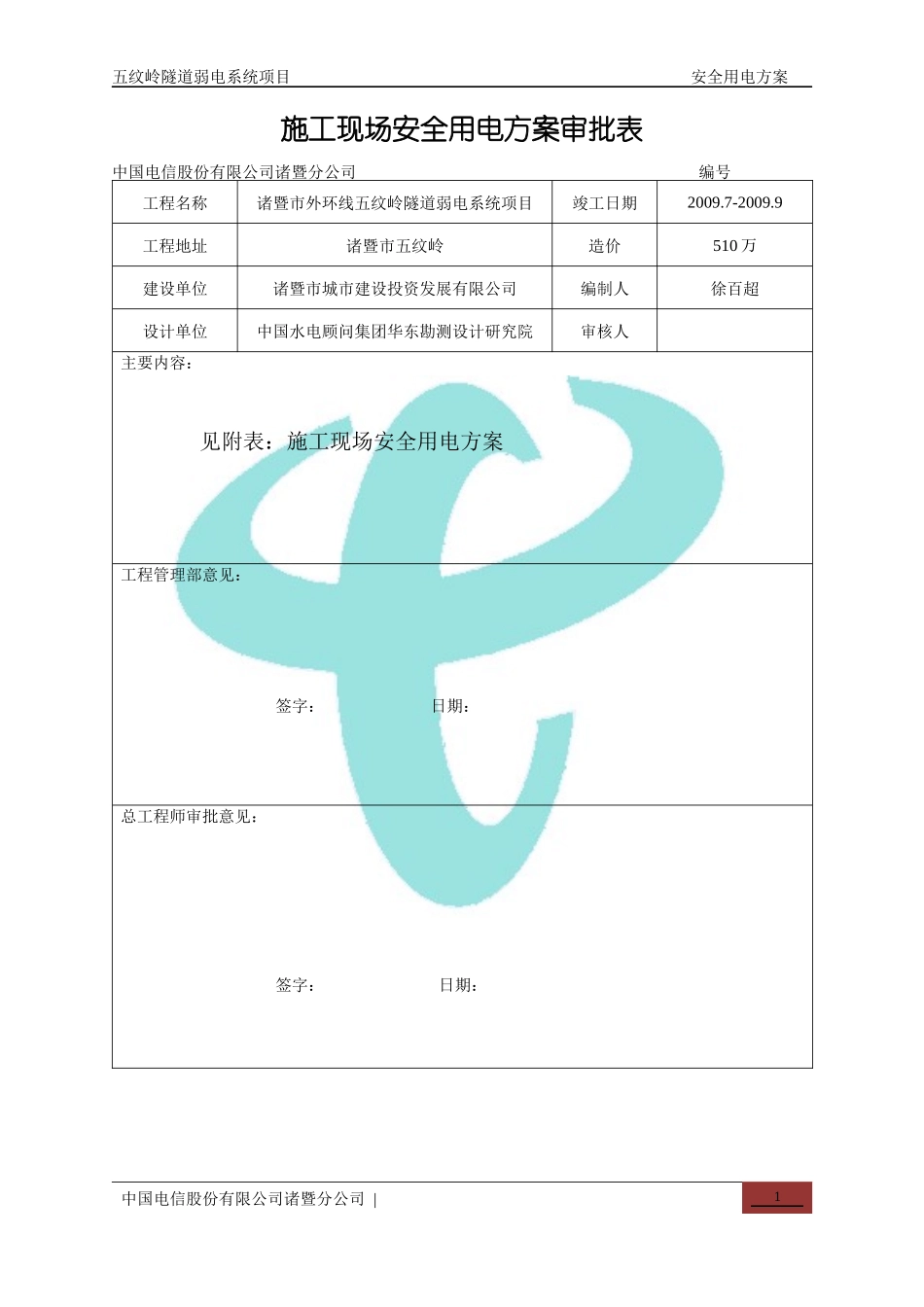

诸暨市外环线-五纹岭隧道弱电系统项目施工现场安全用电方案中国电信股份有限公司诸暨分公司五纹岭隧道弱电系统项目二00九年七月五纹岭隧道弱电系统项目安全用电方案施工现场安全用电方案审批表中国电信股份有限公司诸暨分公司编号工程名称诸暨市外环线五纹岭隧道弱电系统项目竣工日期2009.7-2009.9工程地址诸暨市五纹岭造价510万建设单位诸暨市城市建设投资发展有限公司编制人徐百超设计单位中国水电顾问集团华东勘测设计研究院审核人主要内容：见附表：施工现场安全用电方案工程管理部意见：签字：日期：总工程师审批意见：签字：日期：中国电信股份有限公司诸暨分公司|1第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页施工现场安全用电方案报审表工程名称：诸暨市外环线五纹岭隧道弱电系统工程致：浙江明康工程咨询有限公司我方已根据施工合同的有关规定完成了诸暨市外环线五纹岭隧道弱电系统项目施工现场安全应急预案的编制，并经我单位上级技术负责人的审查批准，请予以审查。附件：施工现场安全用电方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。第1页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页施工现场安全用电技术措施一、用电管理控制要点施工现场临时用电虽然是属于暂设，但是不应有临时观点，应有正规的电气设计，加强用电管理。1、临时用电的施工组织设计临时用电设备在5—5台以上或设备总量在50kW及50kW以上者，应编制临时用电施工组织设计。临时用电设备在5台以下和设备总量在50kW以下者，应制定安全用电技术措施和电气防火措施。临时用电施工组织设计的内容和步骤应包括：(1)现场勘测；(2)确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向(3)进行负荷计算；(4)选择变压器容量、导线截面和电器类型、规格；(5)绘制电气平面图、立面图和接线系统图；(6)制定安全用电技术措施和电气防火措施。在进行临时用电施工组织设计的过程中，选择变压器容量、导线截面和电器类型、规格和确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向的工作至关重要。它直接影响施工的顺利进行、施工安全、施工经济成本。临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。2、专业人员(1)临时用电施工组织设计必须由电气工程技术人员编制；(2)安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。二、临时用电安全技术控制要点1、施工现场、周围环境与外电线路的安全距离要求施工现场、周围环境对外线路的安全距离是指带电导体与附近接地的物体、地面、不同极（或相）带电体以及人体之间必须保持的最小空间距离或最小空第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页气间隙。这个距离或间隙保证在各种可能的最大工作电压作用下，带电导体周围不致发生放电，而且还保证带电体周围工作人员身体健康不受损害。在公路工程施工现场中，与外电线路的安全距离主要指在建工程（含脚手架具）的外侧边缘与外电架空线路的边缘之间的最小安全操作距离以及现场施工的机动车道与外电架空线路交叉时的最小安全垂直距离。公路工程施工现场与外电线路安全距离的具体规定见表1、表2。在施工程的外侧边缘与外电线路最小安全距离表1外电线路电压（KV）1以下1~1035~110154~220330~500最小安全操作距离（m）4681015外电架空线路交叉时的最小垂直距离表2外电线路电压（KV）1以下1~1035最小垂直距离（m）677除满足上述安全距离的要求外，还要特别注意；(1)在施桥梁、构造物的斜道严禁搭设在有外线路的一侧。(2)旋转臂架式起重机的任何部位或被吊物边缘与10kV以下的架空线路边线最小水平距离不得小于2m(3)施工现场开挖热管道沟漕的边缘与地外电缆沟槽边缘之间的距离不得小于0.5m.(4)外电线路的...
