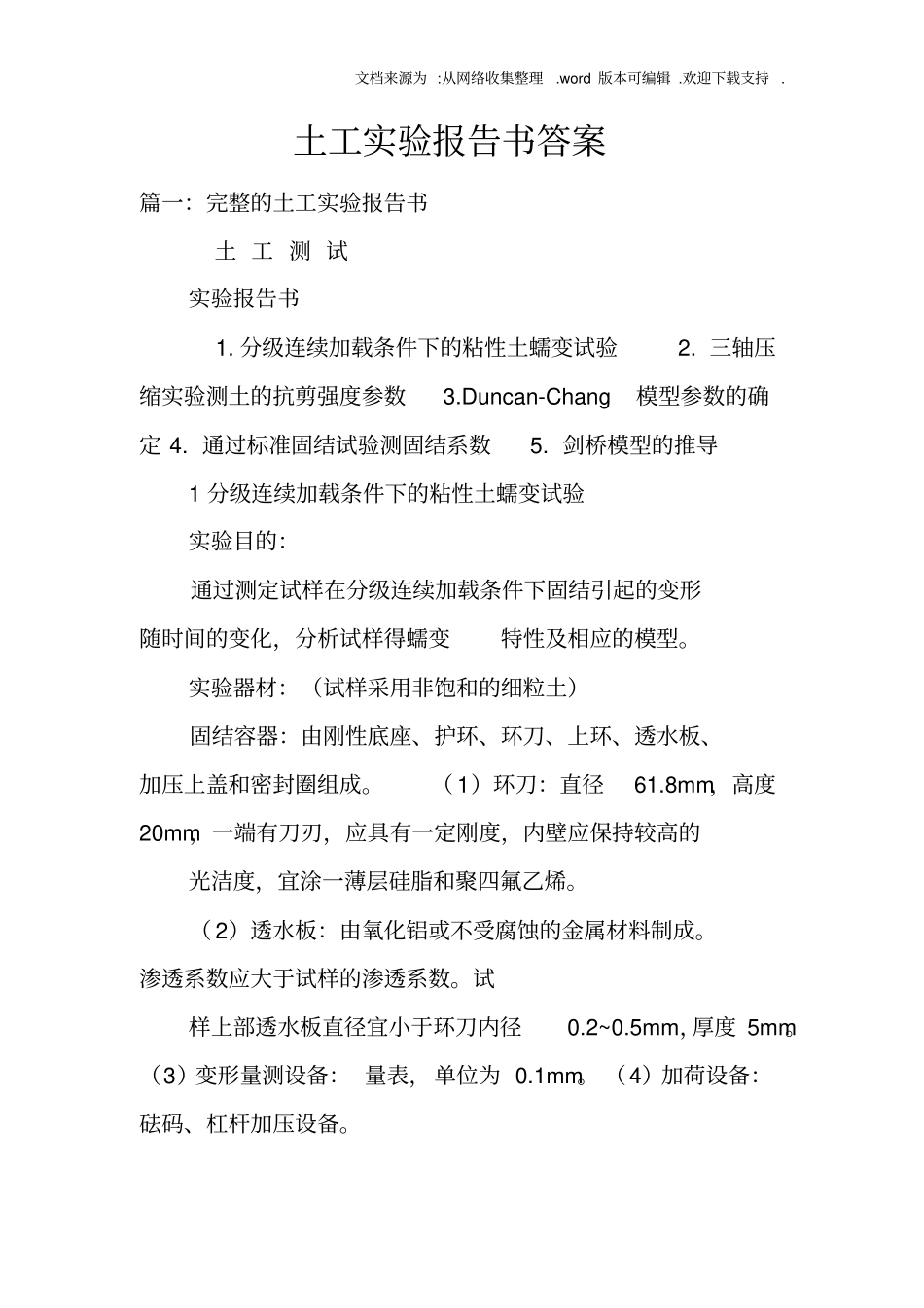

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.土工实验报告书答案篇一：完整的土工实验报告书土工测试实验报告书1.分级连续加载条件下的粘性土蠕变试验2.三轴压缩实验测土的抗剪强度参数3.Duncan-Chang模型参数的确定4.通过标准固结试验测固结系数5.剑桥模型的推导1分级连续加载条件下的粘性土蠕变试验实验目的：通过测定试样在分级连续加载条件下固结引起的变形随时间的变化，分析试样得蠕变特性及相应的模型。实验器材：（试样采用非饱和的细粒土）固结容器：由刚性底座、护环、环刀、上环、透水板、加压上盖和密封圈组成。（1）环刀：直径61.8mm，高度20mm，一端有刀刃，应具有一定刚度，内壁应保持较高的光洁度，宜涂一薄层硅脂和聚四氟乙烯。（2）透水板：由氧化铝或不受腐蚀的金属材料制成。渗透系数应大于试样的渗透系数。试样上部透水板直径宜小于环刀内径0.2~0.5mm，厚度5mm。（3）变形量测设备：量表，单位为0.1mm。（4）加荷设备：砝码、杠杆加压设备。文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.实验步骤：1.制备土样将土块加水饱和，尽量搅拌至各处含水率均匀，备用。用电子秤秤环刀的重量。2.取土样用环刀切取已准备好的土样，用工具沿环刀高度切平土面，去掉多余的土、用水浸湿，将滤纸盖在土样的两边，再次称量重量。3.安装土样将环刀和土样一起放入固结盒，在土样上下各放置一块透水石，盖上加压盖，安装到加载装置上。4.调平将加压杠杆调平，装好量表，调至零点。5.分级加载分为4个荷载等级加载：60KPa,120KPa,180KPa,240KPa，分别为并在每级荷载下记录0s,15s,2min15s,4min,6min15s,9min,12min15s,16min220min15s时的量表读数。6.实验结束清理仪器，整理数据。数据整理及实验分析：室内分级加载固结蠕变实验结果如表1及图1所示：表1各级荷载下土的应变（mm）图1各种荷载作用下的蠕变曲线文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.蠕变是在恒定应力作用下变形随时间增长的现象。图1是土样在各种荷载作用下的蠕变曲线，在各级荷载作用下，土体的蠕变曲线非常相似。经历了加载时的瞬时变形、随时间急剧的变形，如果时间够长，还可以观察到随时间缓慢增加并趋于稳定的阶段，且荷载越大，变形越大，达到稳定的时间越长。从而粘性土的蠕变ε、应力σ与时间t的关系：ε＝f(σ,t)且为非线性蠕变关系。基本流变元件有虎克弹簧、牛顿粘壶及圣维南刚塑体三种，计算模型都是由以上三种线性基本元件组合而成。由于应变随时间最后达到稳定状态，则可以用麦钦特（Merchant）模型来描述，该模型由虎克弹簧和伏埃脱体串联而成，如图2所示。在常应力作用下，有如下关系：ε＝σ／E0+σ（1-exp(-E1t/k1)）/E1图2Merchant模型2三轴压缩实验测土的抗剪强度参数试验目的：三轴压缩实验是测定土的抗剪强度的一种比较完善的室内试验方法，通过本试验主要是让我们熟悉重塑土样的制作方法以及熟练掌握应变式控制三轴仪的操作规程，再利用摩尔—库伦破坏准则确定土的抗剪强度参数。试验原理：本试验采用一个圆柱形试样，分别在不同的围压下进行文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.固结不排水剪切，分别测得三个不同围压下测得土的抗剪强度，利用摩尔—库伦破坏准则确定土的抗剪强度参数。试验仪器：应变控制式三轴剪切仪，三轴压力室、轴向加荷系统，轴向压力量测系统、周围压力稳定系统、孔隙水压力量测系统、轴向变形量测系统，反压力体变系统组成。附属设备：（1）变形量测设备：量表，单位为0.01mm。（2）固结容器。由环刀、护环、透水石、加压上盖等组成，土样面积12cm2，高度8cm。（3）其它：如击实筒、承膜筒、乳膜薄膜、橡皮膜、橡皮筋、吸水球、滤纸、钢丝锯、饱和器、对开圆模、不透水板和2mm筛。试验步骤：1、用击实器制备重塑土样，分五层击实，每一层之间应当刮毛，这样能保证重塑土样的连续性和完整性。2、试样安装①把已检查过的乳膜薄膜套在承膜筒上，两端翻起，用吸水球从气嘴不断吸气使乳膜薄膜紧贴于筒壁，小心将它套在试样外面；然后让气嘴放气，使橡皮膜紧贴试样周围，翻起橡皮膜两端，用橡皮筋圈将橡皮膜...
