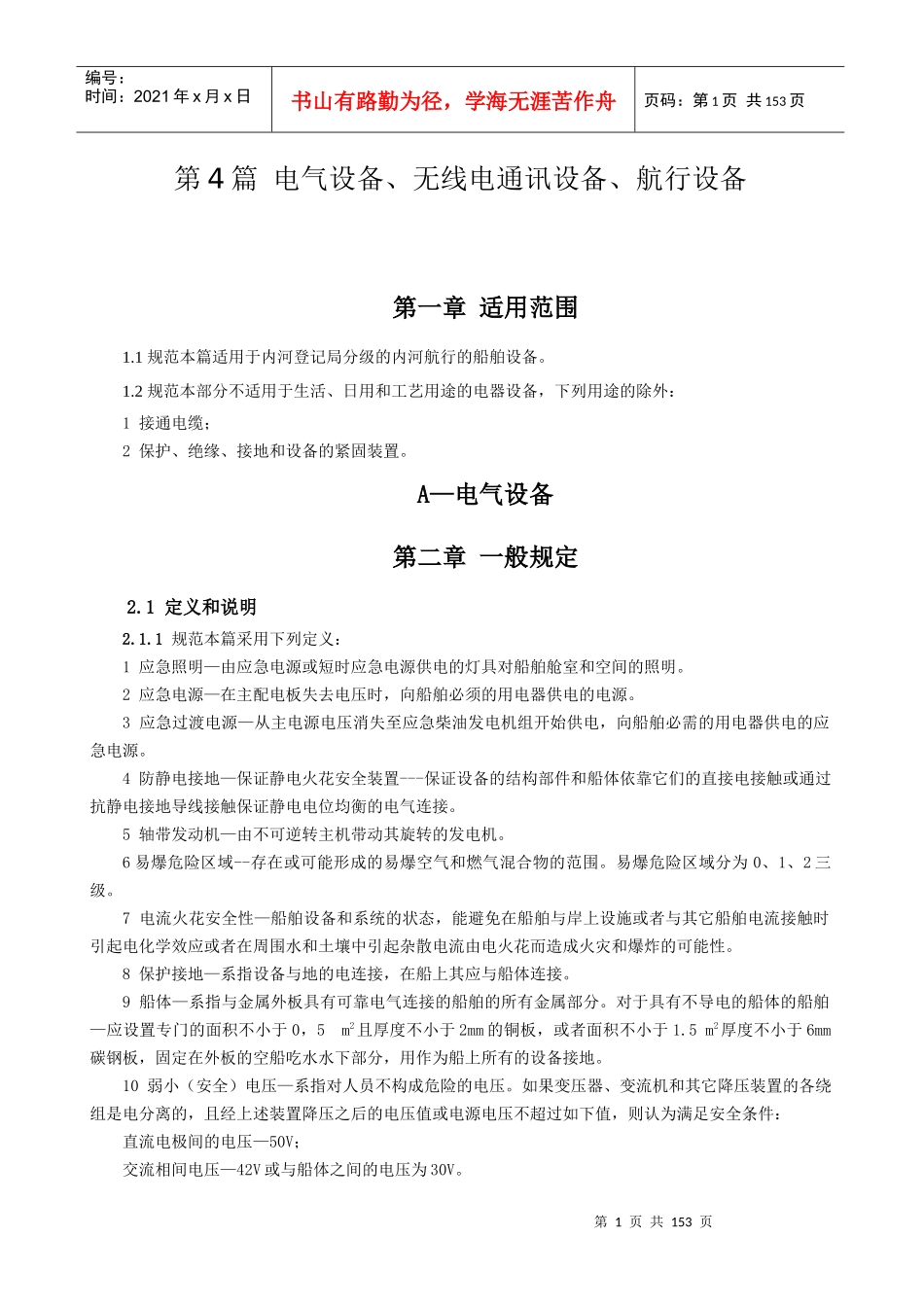

第1页共153页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共153页第4篇电气设备、无线电通讯设备、航行设备第一章适用范围1.1规范本篇适用于内河登记局分级的内河航行的船舶设备。1.2规范本部分不适用于生活、日用和工艺用途的电器设备,下列用途的除外:1接通电缆;2保护、绝缘、接地和设备的紧固装置。A—电气设备第二章一般规定2.1定义和说明2.1.1规范本篇采用下列定义:1应急照明—由应急电源或短时应急电源供电的灯具对船舶舱室和空间的照明。2应急电源—在主配电板失去电压时,向船舶必须的用电器供电的电源。3应急过渡电源—从主电源电压消失至应急柴油发电机组开始供电,向船舶必需的用电器供电的应急电源。4防静电接地—保证静电火花安全装置---保证设备的结构部件和船体依靠它们的直接电接触或通过抗静电接地导线接触保证静电电位均衡的电气连接。5轴带发动机—由不可逆转主机带动其旋转的发电机。6易爆危险区域--存在或可能形成的易爆空气和燃气混合物的范围。易爆危险区域分为0、1、2三级。7电流火花安全性—船舶设备和系统的状态,能避免在船舶与岸上设施或者与其它船舶电流接触时引起电化学效应或者在周围水和土壤中引起杂散电流由电火花而造成火灾和爆炸的可能性。8保护接地—系指设备与地的电连接,在船上其应与船体连接。9船体—系指与金属外板具有可靠电气连接的船舶的所有金属部分。对于具有不导电的船体的船舶—应设置专门的面积不小于0,5m2且厚度不小于2mm的铜板,或者面积不小于1.5m2厚度不小于6mm碳钢板,固定在外板的空船吃水水下部分,用作为船上所有的设备接地。10弱小(安全)电压—系指对人员不构成危险的电压。如果变压器、变流机和其它降压装置的各绕组是电分离的,且经上述装置降压之后的电压值或电源电压不超过如下值,则认为满足安全条件:直流电极间的电压—50V;交流相间电压—42V或与船体之间的电压为30V。第2页共153页第1页共153页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共153页11避雷针—系指避雷装置的上部,用于直接感受大气放电。12重要设备—系指为保证船舶安全航行、船上人员安全和货物不受损坏的设备。5.3.1所列举的属于重要设备。13隔离变压器—用于分离供电网路和初级电路的变压器。14专用电气室—系指专门为电气设备所设,且仅允许电气设备维护人员进入的舱室或处所。2.2适用范围2.2.1电气设备结构应在偏离表2.2.1所规定的电压和频率的额定值时仍能继续工作。如果在规范本篇的单独要求中规定了另外的偏离额定频率的数值,则表2.2.1所述数据不用考虑。2.2.2作为电气设备正常的周围空气和冷却水温度值,应按表2.2.2选取。2.2.3电气设备应预定在环境温度为40±2℃,空气相对湿度为80±3%;在温度为25±2℃,相对湿度为95±1%的条件下工作。2.2.4«М»级和«О»级船舶,以及在水库内使用的«Р»级船舶的电气设备应能在船舶长期横倾15°和纵倾5°的情况下,以及横摇22,5°横摇周期7-9秒和相对垂线倾斜10°的情况下正常工作。由应急电源和由应急电源供电的电气设备应可用于在长时间横倾至22,5°和纵倾至10°,以及在同时横倾和纵倾达上述极限时工作。2.2.5电气设备应在振动频率为5-30Hz范围内,对于频率为5-8Hz振幅为1mm,对频率8-30Hz加速度为0.5g的情况下,以及在加速度为3g冲击频率为每分钟40-80次的情况下,正常工作。表2.2.1参数对额定数值的偏移,%短时间偏移持续时间,秒长时间短时间电压+6-10+15-301,5频率±5±105表2.2.2设备的布置处所温度°С空气水机舱、厨房和专用电气室由+40到—1025露天甲板由+40到—30—其它的舱室和空间由+40到—10—2.3对结构要求2.3.1使用中要求更换的部分应很容易拆卸。2.3.2使用螺栓固定时应防止螺栓和螺母自行松脱,在经常打开和拆卸的地方应防止其丢失。2.3.3电气设备部件(可拆卸的或可打开的、填料函的等等)的密封垫片应符合电气设备壳体的保护结构型式要求,密封物应固定在盖板上或外壳上。2.3.4内部易产生冷凝水的电气设备应设置相应的排水装置。第3页共153页第2页共153页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页...
