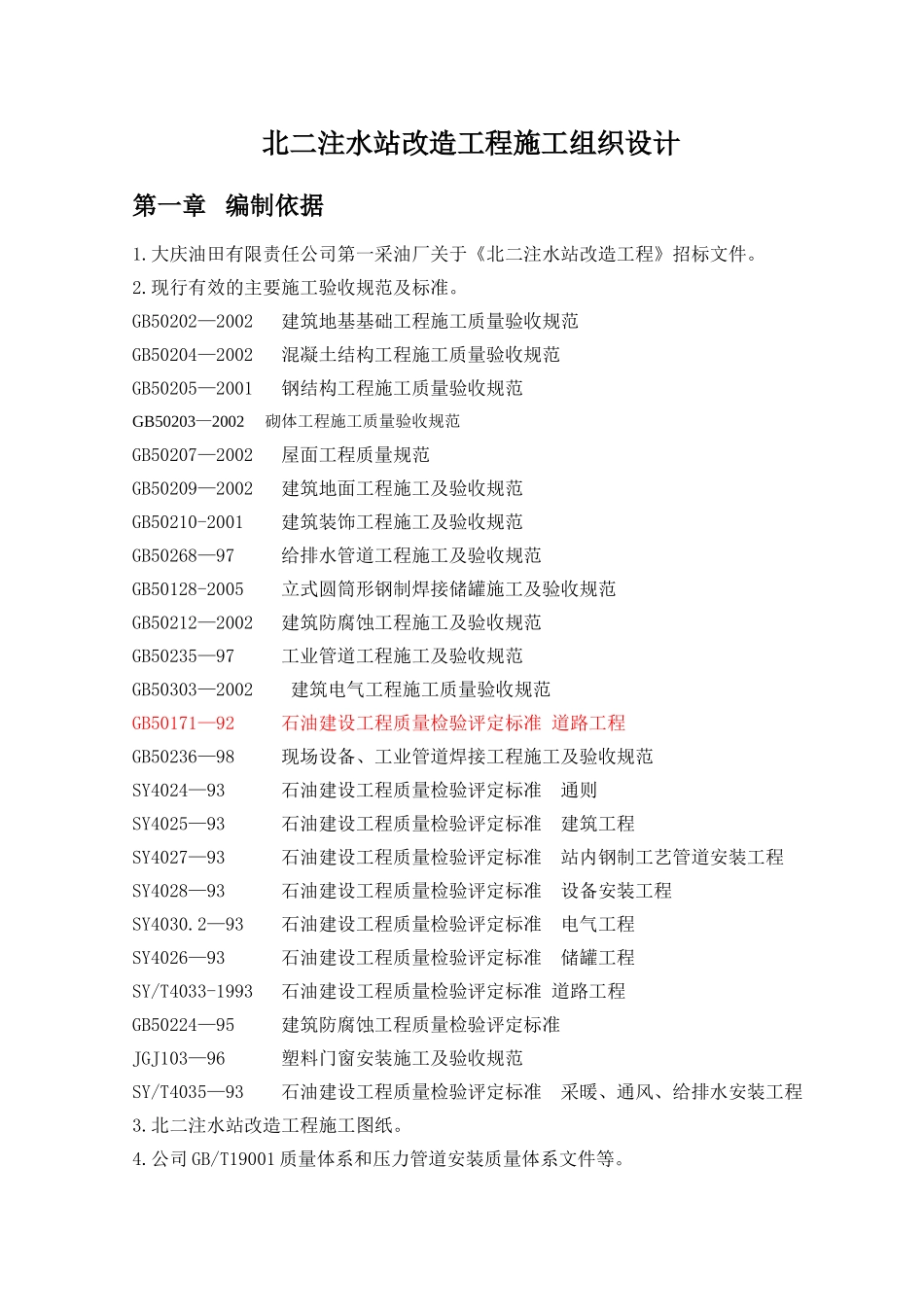

北二注水站改造工程施工组织设计第一章编制依据1.大庆油田有限责任公司第一采油厂关于《北二注水站改造工程》招标文件。2.现行有效的主要施工验收规范及标准。GB50202—2002建筑地基基础工程施工质量验收规范GB50204—2002混凝土结构工程施工质量验收规范GB50205—2001钢结构工程施工质量验收规范GB50203—2002砌体工程施工质量验收规范GB50207—2002屋面工程质量规范GB50209—2002建筑地面工程施工及验收规范GB50210-2001建筑装饰工程施工及验收规范GB50268—97给排水管道工程施工及验收规范GB50128-2005立式圆筒形钢制焊接储罐施工及验收规范GB50212—2002建筑防腐蚀工程施工及验收规范GB50235—97工业管道工程施工及验收规范GB50303—2002建筑电气工程施工质量验收规范GB50171—92石油建设工程质量检验评定标准道路工程GB50236—98现场设备、工业管道焊接工程施工及验收规范SY4024—93石油建设工程质量检验评定标准通则SY4025—93石油建设工程质量检验评定标准建筑工程SY4027—93石油建设工程质量检验评定标准站内钢制工艺管道安装工程SY4028—93石油建设工程质量检验评定标准设备安装工程SY4030.2—93石油建设工程质量检验评定标准电气工程SY4026—93石油建设工程质量检验评定标准储罐工程SY/T4033-1993石油建设工程质量检验评定标准道路工程GB50224—95建筑防腐蚀工程质量检验评定标准JGJ103—96塑料门窗安装施工及验收规范SY/T4035—93石油建设工程质量检验评定标准采暖、通风、给排水安装工程3.北二注水站改造工程施工图纸。4.公司GB/T19001质量体系和压力管道安装质量体系文件等。第二章工程概况2.1工程简述：北二注水站改造工程为采油一厂2007年油田建设项目，设计单位为大庆油田工程有限公司，工程地点位于第一采油厂北二注水站站内，该工程注水规模为1.44×104m3/d。主要工程量有：更新稀油站1座,更新循环冷却水系统,3号注水电机维修,更新2座1000立方米储水罐,排污系统维修,泵房屋顶改造,新建罐间阀室1座,站外停车场作沥青路面20m*45m。2.2工程特点：该工程位于采油一厂北二注水站站内，属于老站改造，不利条件：地下障碍物比较多，基础工程及地下管网施工时施工难度很大；老站改造施工，存在边生产边施工的情况，同时与站内老管线碰头点多，施工中存在一定的安全隐患，要求参与该工程的现场管理人员及施工人员需与站内管理人员及操作人员常结合，摸清具体情况后方可施工。已建进站道路正在重新翻修施工，材料和设备运输比较不便。有利条件：由于是老站改造，不存在征地问题。主要建（构）筑物一览表序号建（构）筑物名称建筑结构构造类型建筑面积（m2）层数层高（m）备注基础主体屋盖1罐间阀室毛石砼条型砖混钢屋架56.2514.25新建2停车场9003cm细粒式沥青碎石15cm石灰粉煤灰碎石（10：20：70）30cm石灰粉煤灰土（12：35：53）素土夯实2.3合同金额：180万元2.4合同工期：2007年7月10日---2007年10月30日2.5工程地处自然条件、社会依托建设区域大庆市位于松嫩平原黑龙江省西部，松辽盆地中央坳陷区北部。市区地理位置北纬45°46'至46°55'，东经124°19'至125°12'之间，气候属于全市地处北温带大陆性季风气候区，受蒙古内陆冷空气和海洋暖流季风的影响，总的特点是：冬季寒冷有雪；春秋季风多。全年无霜期较短。雨热同季，降水量主要集中在6～9月，降雨正好处于施工黄金时期。北二注水站位于一厂二矿标杆村内。2.6主要工程量：序号设备名称、型号、规格单位数量备注1稀油站WYD-XYZ-80R型Q=80L/minPN=0.4MpaP=5.5kW套1注水泵房2滤油机LY-100Q=100L/min台1注水泵房3角式多级了流阀XGJ69P-200CDN50个3注水泵房4电动自平衡式闸阀XGZS963P-200CDN80个1注水泵房5气体冷却器3#电机维修套2注水泵房6循环冷却水装置GR-100型(冷却水泵ZA(7)150-315型200m3冷却水罐1座低噪声逆流玻璃钢冷却塔1座Q=100m3/hΔt=50CP=5.5kW布水器1套)套1更换71000m3拱顶立式钢水罐座2更新8螺旋焊缝钢管Φ325*7Q235-A米651000m3水罐9角钢50*5M451000m3水罐10螺旋焊缝钢管Φ219*6Q235-A米91000m3水罐11闸阀XGZS43P-16CDN200个21000m3水罐12焊接钢管Φ114*4Q235-A米28注水泵房13螺旋焊缝钢管Φ219*6Q235-A...
