东风立交排水工程施工组织设计VIP免费

东风立交排水工程施工组织设计_第1页
1/78

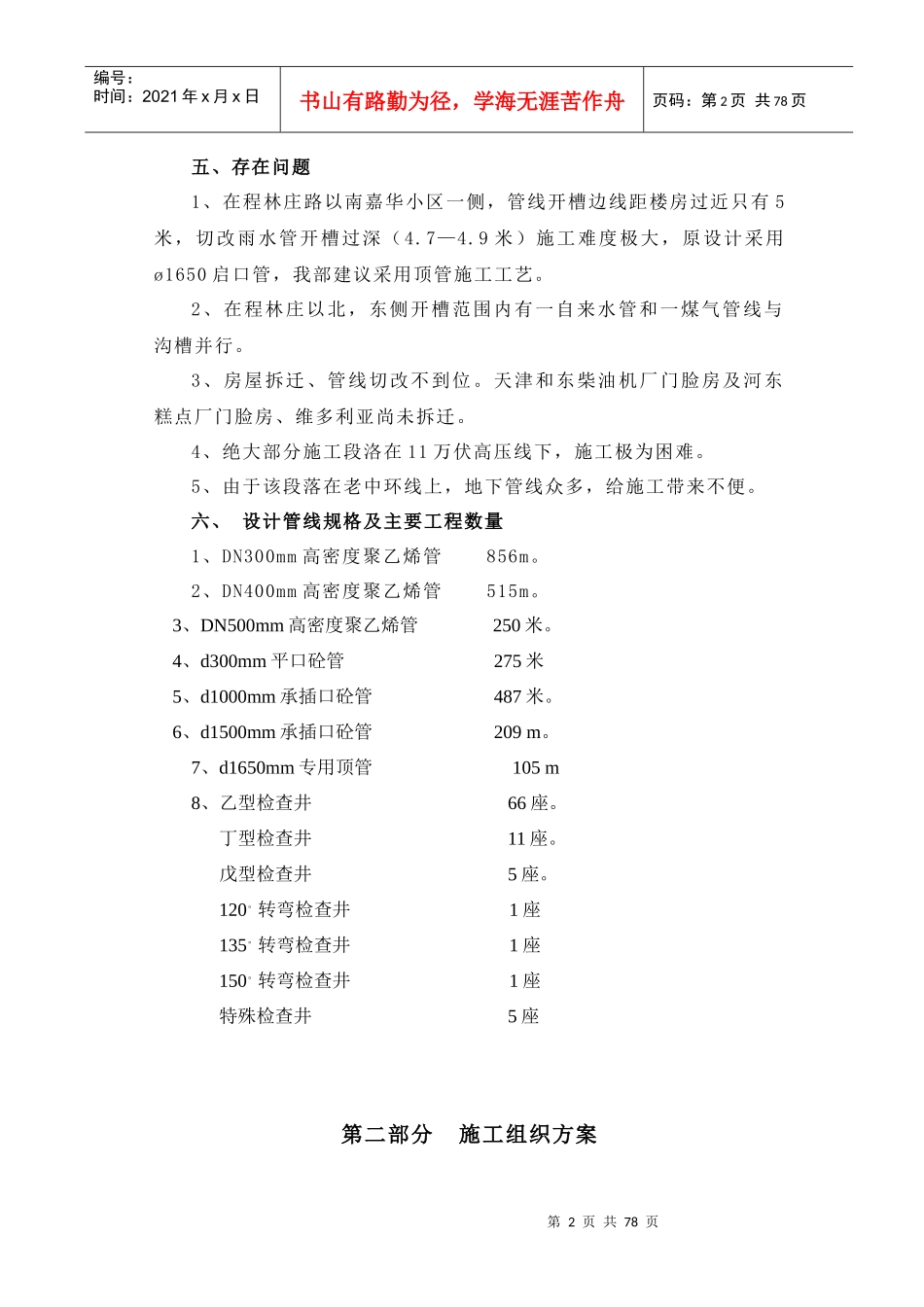

东风立交排水工程施工组织设计_第2页
2/78
东风立交排水工程施工组织设计_第3页
3/78
第1页共78页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共78页第一部分工程概况一、工程概况该工程为天津市中心城区快速路工程,东风立交桥工程中的排水工程。此排水工程施工地处市区交通流量大,人员密集,周围各种建筑物很多,工程拆迁量较大。排水工程段内砌筑各种检查井90座,DN300至d1650管道2565m。其中在程林庄路以南嘉华小区一侧,管线开槽边线距楼房(六层),过近只有5米,雨水管开槽过深(4.7—4.9米)施工难度极大。根据刨验,天津的地下水位很高,距地面只有1.0左右。需大量降水,肯定将会引起地面沉降,将会对楼房产生很大影响。(具体见施工平面示意图)在考虑以上诸多因素后,我部建议在嘉华小区段采用以下施工措施。首先采用搅拌桩止水帷幕,然后进行大口井降水,再进行顶管作业。二、参建单位建设单位:天津滨海市政建设发展有限公司设计单位:天津市政设计院监理单位:深圳东鹏建设监理有限公司施工单位:天津五市政公路工程有限公司计划开工日期:2003年11月15日计划竣工日期:2005年4月15日。三、管材标准1、d300mm收水支管采用混凝土平口管。2、DN300—DN600mm雨、污水管采用高密度聚乙烯管道(HDPE)双壁波纹管。3、d700—d1650采用混凝土承插口管。4、在嘉华小区侧采用1650专用顶管。四、管线定位东侧雨污管间距2.5米,雨水管道距辅道外边线5米。西侧雨污管间距2米,雨水管道距辅道外边线3.0米。第2页共78页第1页共78页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共78页五、存在问题1、在程林庄路以南嘉华小区一侧,管线开槽边线距楼房过近只有5米,切改雨水管开槽过深(4.7—4.9米)施工难度极大,原设计采用ø1650启口管,我部建议采用顶管施工工艺。2、在程林庄以北,东侧开槽范围内有一自来水管和一煤气管线与沟槽并行。3、房屋拆迁、管线切改不到位。天津和东柴油机厂门脸房及河东糕点厂门脸房、维多利亚尚未拆迁。4、绝大部分施工段洛在11万伏高压线下,施工极为困难。5、由于该段落在老中环线上,地下管线众多,给施工带来不便。六、设计管线规格及主要工程数量1、DN300mm高密度聚乙烯管856m。2、DN400mm高密度聚乙烯管515m。3、DN500mm高密度聚乙烯管250米。4、d300mm平口砼管275米5、d1000mm承插口砼管487米。6、d1500mm承插口砼管209m。7、d1650mm专用顶管105m8、乙型检查井66座。丁型检查井11座。戊型检查井5座。120。转弯检查井1座135。转弯检查井1座150。转弯检查井1座特殊检查井5座第二部分施工组织方案第3页共78页第2页共78页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共78页一、项目经理部组织机构1.公司项目经理部组织体系二、岗位职责1、项目经理职责以我公司法人代表委托人的身份,在本项目按项目法组织领导全体职工全面完成施工承包合同所规定的任务。其职责是:(1)全面负责本工程施工管理,严格执行ISO9001质量体系文件《质量管理手册》,对本工程的管理负责第一管理者责任。(2)按动态管理要求优化、组织各项资源配置。对所属施工队伍进行生产指挥、技术管理、安全质量检查,保证按合同工期完成建设任务。(3)合理使用和调配资金。用好公司拨付的起动资金和建设单位拨付的预付款和计价款。控制施工阶段成本和竣工决算成本。(4)认真履行施工合同,协调内外关系,解决施工中存在的问题。(5)加强全面质量管理,保证工程质量达到国家规定标准和合同要求,以安全、优质、高效、低耗建成本工程,增强公司市场竞争能力。(6)切实抓好安全生产,努力改善劳动条件,提高职工的安全意识,杜绝人身伤亡、机破、火灾事故。项目经理:查龙友工程部:王志工办公室:张兴茂项目副经理:关占祥项目总工:陈国库计量:黄雨燕试验员:甘穆长智惠慧安全文明施工:王永杰外协:孙子树会计:宋洋第4页共78页第3页共78页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共78页(7)有权代表公司会同业主协商解决施工中的问题,处理本合同一切相关事宜。(8)有权临时处置意外情况,但事后必须及时报告。2、项目主要管理人员职责(1)项目副经理职...
