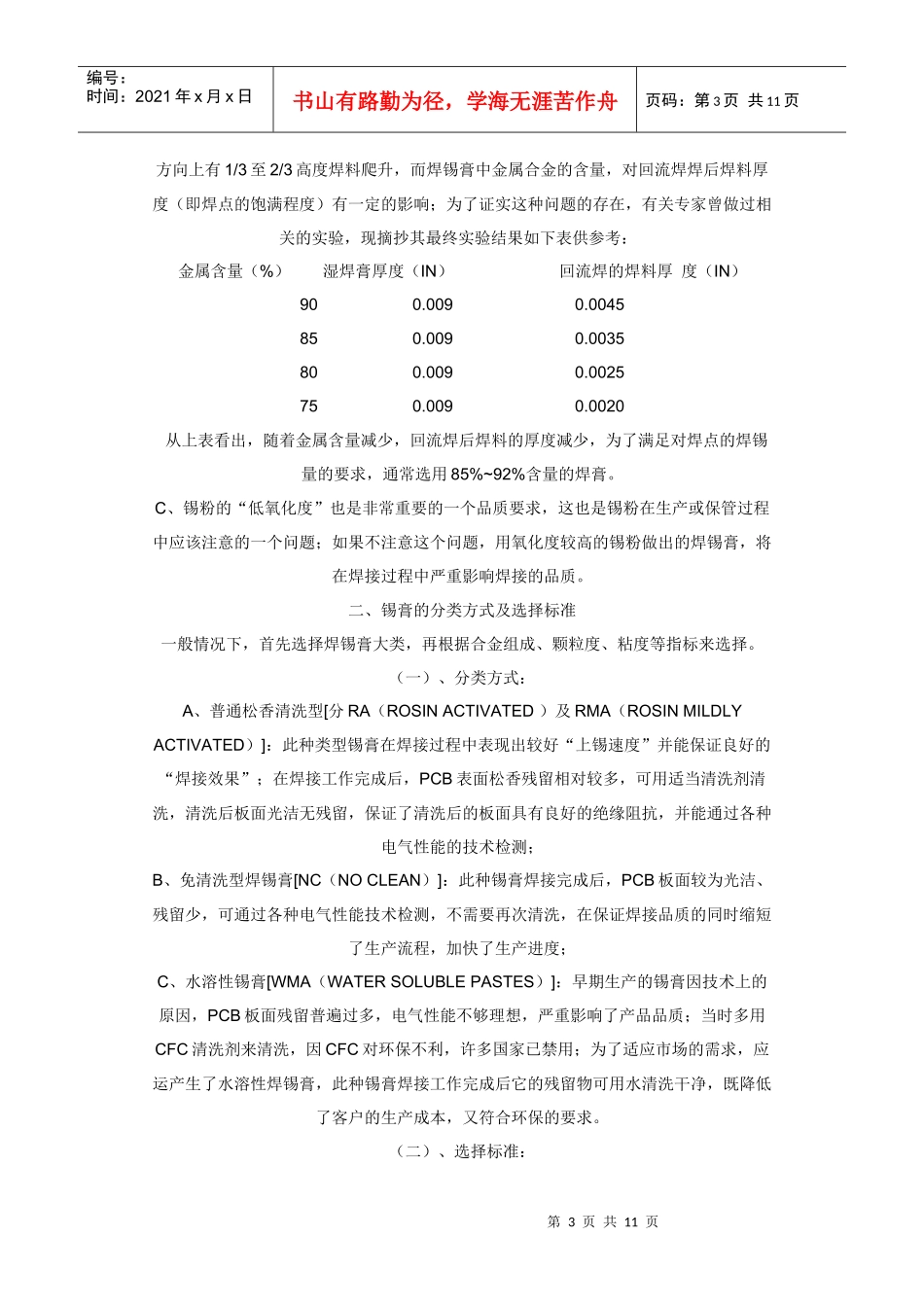

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页SMT用焊锡膏知识介绍及其使用过程中常见问题之原因分析作者:jackerxia发表日期:2006-06-0715:58复制链接描述：图一图片：SMT用焊锡膏知识介绍及其使用过程中常见问题之原因分析夏杰一、焊锡膏的主要成份及特性大致讲来，焊锡膏的成份可分成两个大的部分，即助焊剂和焊料粉（FLUX&SOLDERPOWDER）。（一）、助焊剂的主要成份及其作用：A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC)：该成份主要是调节焊锡膏的粘度以及印刷性能，起到第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。如用户与制造厂达成协议，也可为其他形状的合金粉末。”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；B-1、根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T11186-1998）”中相关规定，“焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%”；通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90：10；B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏；B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏；B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件（阻容器件）端头高度第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度（即焊点的饱满程度）有一定的影响；为了证实这种问题的存在，有关专家曾做过相关的实验，现摘抄其最终实验结果如下表供参考：金属含量（%）湿焊膏厚度（IN）回流焊的焊料厚度（IN）900.0090.0045850.0090.0035800.0090.0025750.0090.0020从上表看出，随着金属含量减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡量的要求，通常选用85%~92%含量的焊膏。C、锡粉的“低氧化度”也是非常重要的一个品质要求，这也是锡粉在生产或保管过程中应该注意的一个问题；如果不注意这个问题，用氧化度较高的锡粉做出的焊锡膏，将在焊接过程中严重影响焊接的品质。二、锡膏的分类方式及选择标准一般情况下，首先选择焊锡膏大类，再根据合金组成、颗粒度、粘度等指标来选择。（一）、分类方式：A、普通松香清洗型[分RA（ROSINACTIVATED）及RMA（ROS...
