辽宁省开原五中八年级数学《3.4 简单的旋转作图》教学设计VIP免费

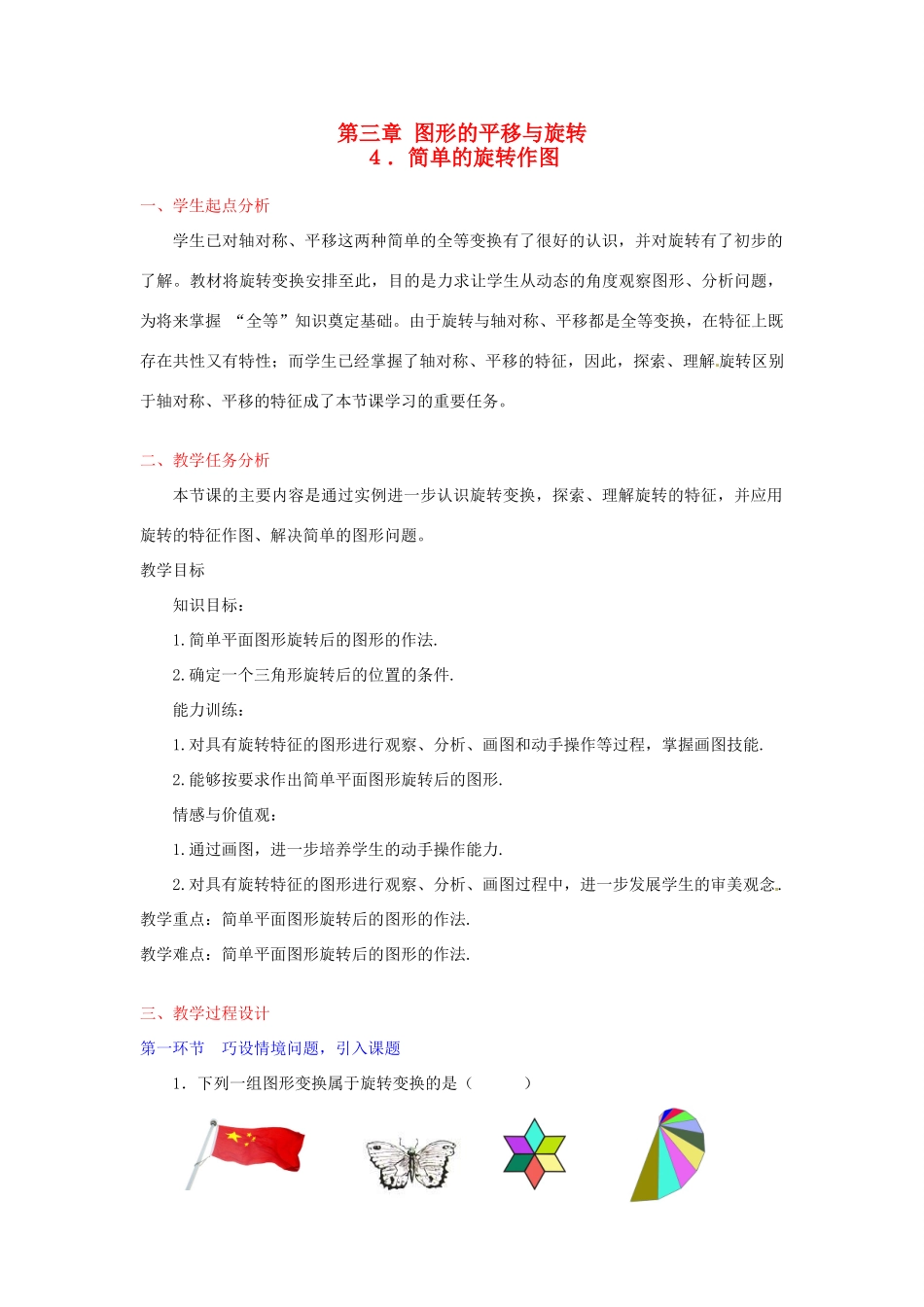

第三章图形的平移与旋转４．简单的旋转作图一、学生起点分析学生已对轴对称、平移这两种简单的全等变换有了很好的认识，并对旋转有了初步的了解。教材将旋转变换安排至此，目的是力求让学生从动态的角度观察图形、分析问题，为将来掌握“全等”知识奠定基础。由于旋转与轴对称、平移都是全等变换，在特征上既存在共性又有特性；而学生已经掌握了轴对称、平移的特征，因此，探索、理解旋转区别于轴对称、平移的特征成了本节课学习的重要任务。二、教学任务分析本节课的主要内容是通过实例进一步认识旋转变换，探索、理解旋转的特征，并应用旋转的特征作图、解决简单的图形问题。教学目标知识目标：1.简单平面图形旋转后的图形的作法.2.确定一个三角形旋转后的位置的条件.能力训练：1.对具有旋转特征的图形进行观察、分析、画图和动手操作等过程，掌握画图技能.2.能够按要求作出简单平面图形旋转后的图形.情感与价值观：1.通过画图，进一步培养学生的动手操作能力.2.对具有旋转特征的图形进行观察、分析、画图过程中，进一步发展学生的审美观念.教学重点：简单平面图形旋转后的图形的作法.教学难点：简单平面图形旋转后的图形的作法.三、教学过程设计第一环节巧设情境问题，引入课题1．下列一组图形变换属于旋转变换的是（）2．大家来看一面小旗子(出示小旗子，然后一边演示一边叙述)，把这面小旗子绕旗杆底端旋转90°后，这时小旗子的位置发生了变化，形成了新的图案，你能把这时的图案画出来吗？在原图上找了四个点，即O点、A点、B点、C点，如图(教师把该生所画的图在投影上放影)这四个点是表示这面小旗子的关键点.因为旋转前后两个图形的对应点到旋转中心的距离相等，对应点与旋转中心的连线所组成的旋转角彼此相等，所以根据已知：要把这面小旗绕O点按顺时针旋转90°.我在方格中找到点A，B，C的对应点A′，B′，C′，然后连接，就得到了所求作的图形.作图的一个要点：找图形的关键点。这面小旗子是结构简单的平面图形，在方格纸上大家能画出它绕点旋转后的图形，那么在没有方格纸或旋转角不是特殊角的情况下，能否也画出简单平面图形旋转后的图形呢？这节课我们就来研究：简单的旋转作图.第二环节观察操作、探索归纳旋转的作法⑴观察、作图先利用多媒体逐一演示点、线段、多边形的旋转，再让学生观察、动手画图点的旋转：（以单摆为模型，并将此抽象为“点的旋转”）操作①：试着找一找如图A点绕O点顺时针旋转30°后所在的位置A’OA线段的旋转：操作②：试着画一画线段AB绕O点逆时针旋转90°后所得的线段（O点在线段外）多边形的旋转：操作③：试着画△ABC绕O点逆时针旋转60°后所得的三角形⑵例题讲评、规范作图例1如图，△ABC绕O点旋转后，顶点A的对应点为点D，试确定顶点B，C对应点的位置，以及旋转后的三角形.分析：一般作图题，在分析如何求作时，都要先假设已经把所求作的图形作出来，然后再根据性质，确定如何操作.假设顶点B，C的对应点分别为点E，点F，则∠BOE，∠COF，∠AOD都是旋转角.△DEF就是△ABC绕点O旋转后的三角形.根据旋转的性质知道：经过旋转，图形上的每一点都绕旋转中心沿相同方向转动了相同的角度，即旋转角相等，对应点到旋转中心的距离相等，则∠BOE=∠COF=∠AOD，OE=OB，OF=OC，这样即可求作出旋转后的图形.解：(1)连接OA，OD，OB，OC.(2)如下图，分别以OB、OC为一边作∠BOE、∠COF，使得∠BOE=∠COF=∠AOD.(3)分别在射线OE、OF上截取OE=OB、OF=OC.(4)连接EF，ED，FD.OBABOA△DEF,就是△ABC绕O点旋转后的图形.本题还有没有其他作法，可以作出△ABC绕O点旋转后的图形△DEF吗？1.可以先作出点B的对应点E，连接DE，然后以点D、E为圆心，分别以AC、BC为半径画弧，两弧交于点F，连接DF，EF，则△DEF就是△ABC绕点O旋转后的图形.2.也可以先作出点C的对应点F，然后连接DF.因为△ABC与△DEF全等，所以既可以用两边夹角，也可以用两角夹边，找到点B的对应点E，即△DEF.确定一个三角形旋转后的位置的条件为：(1)三角形原来的位置.(2)旋转中心.(3)旋转角.这三个条件缺一不可.只有这三个条件都具备，我们才能准确地找到一个三角形绕点旋转后的位置，进而作出它旋转...
