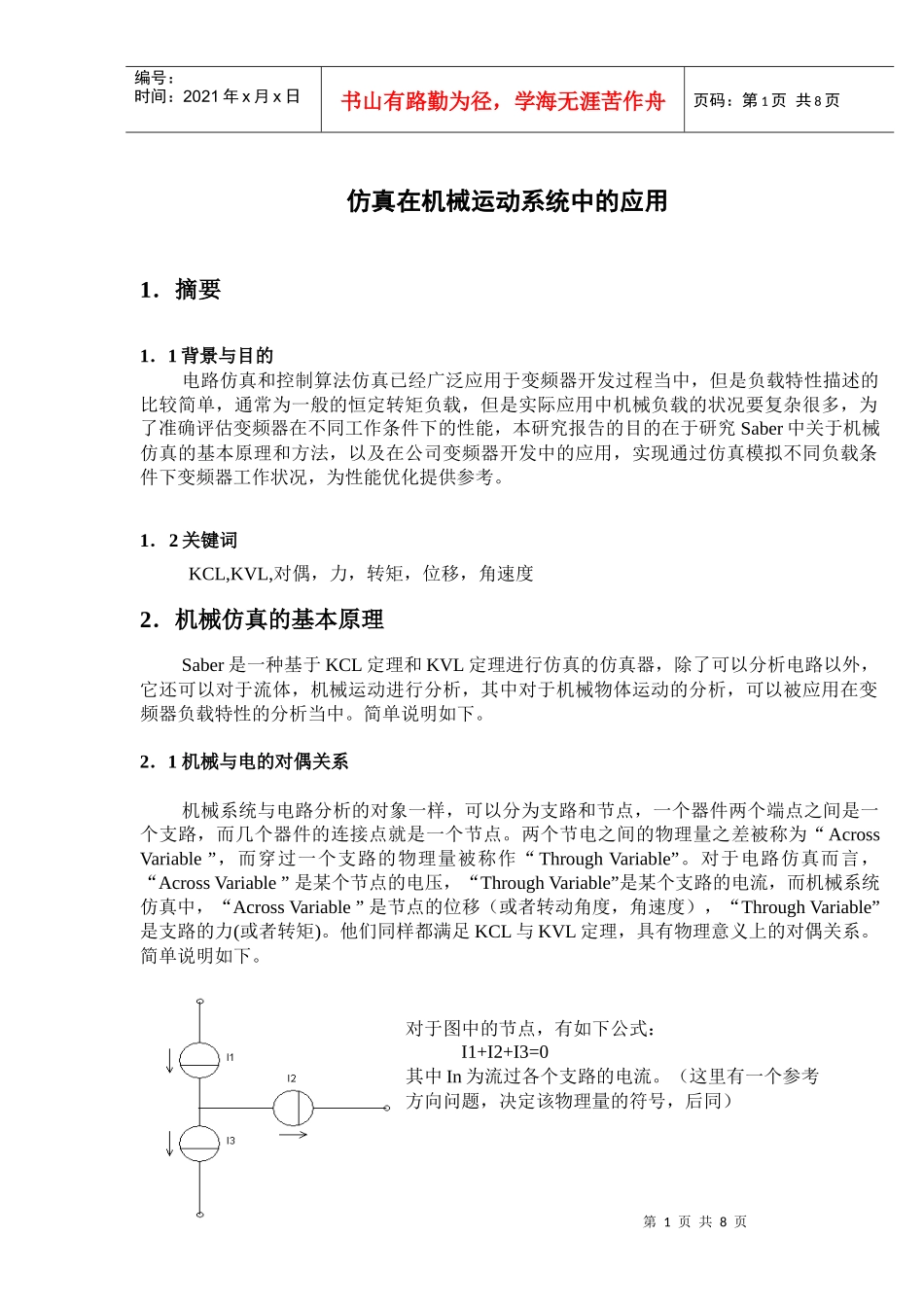

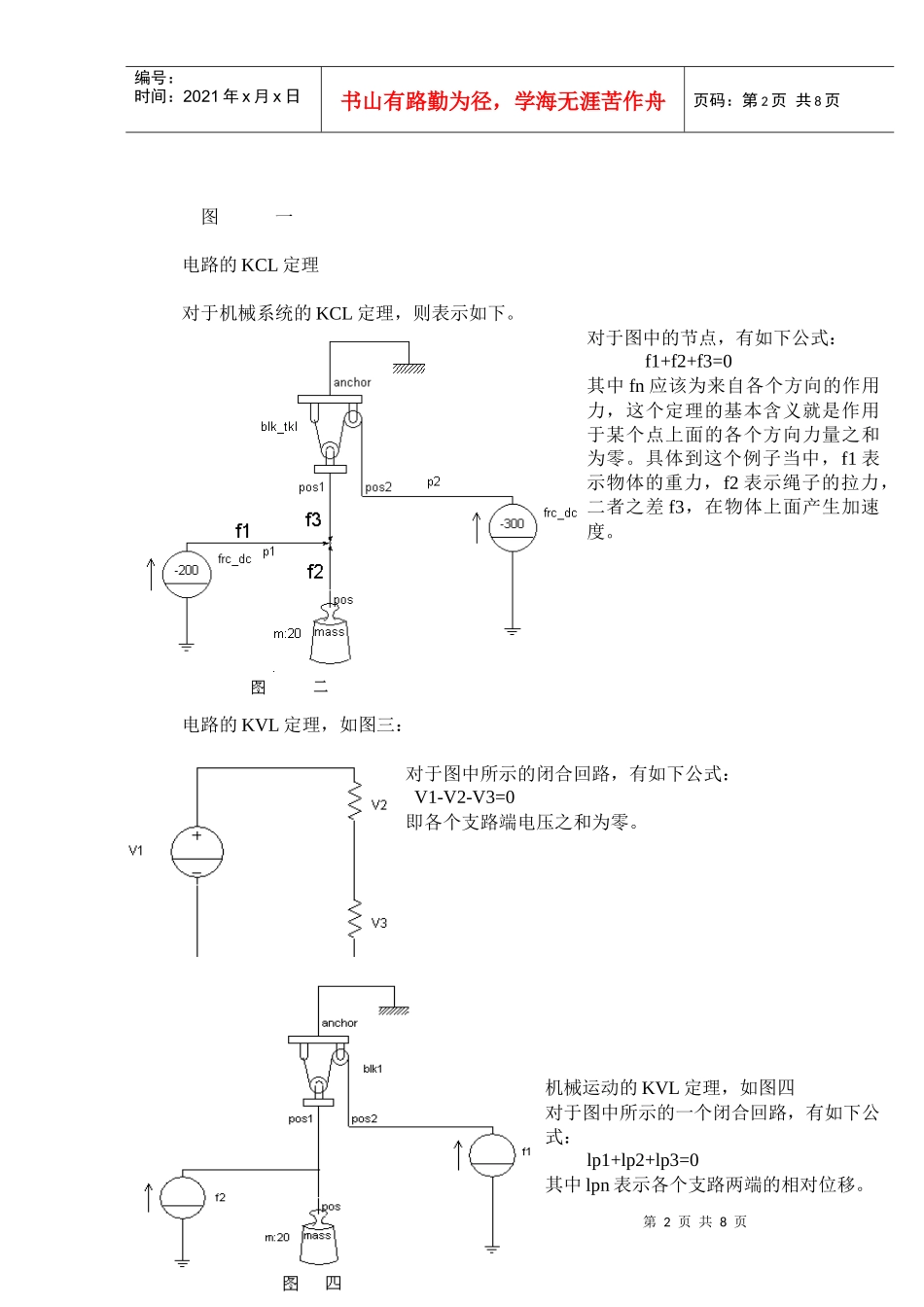

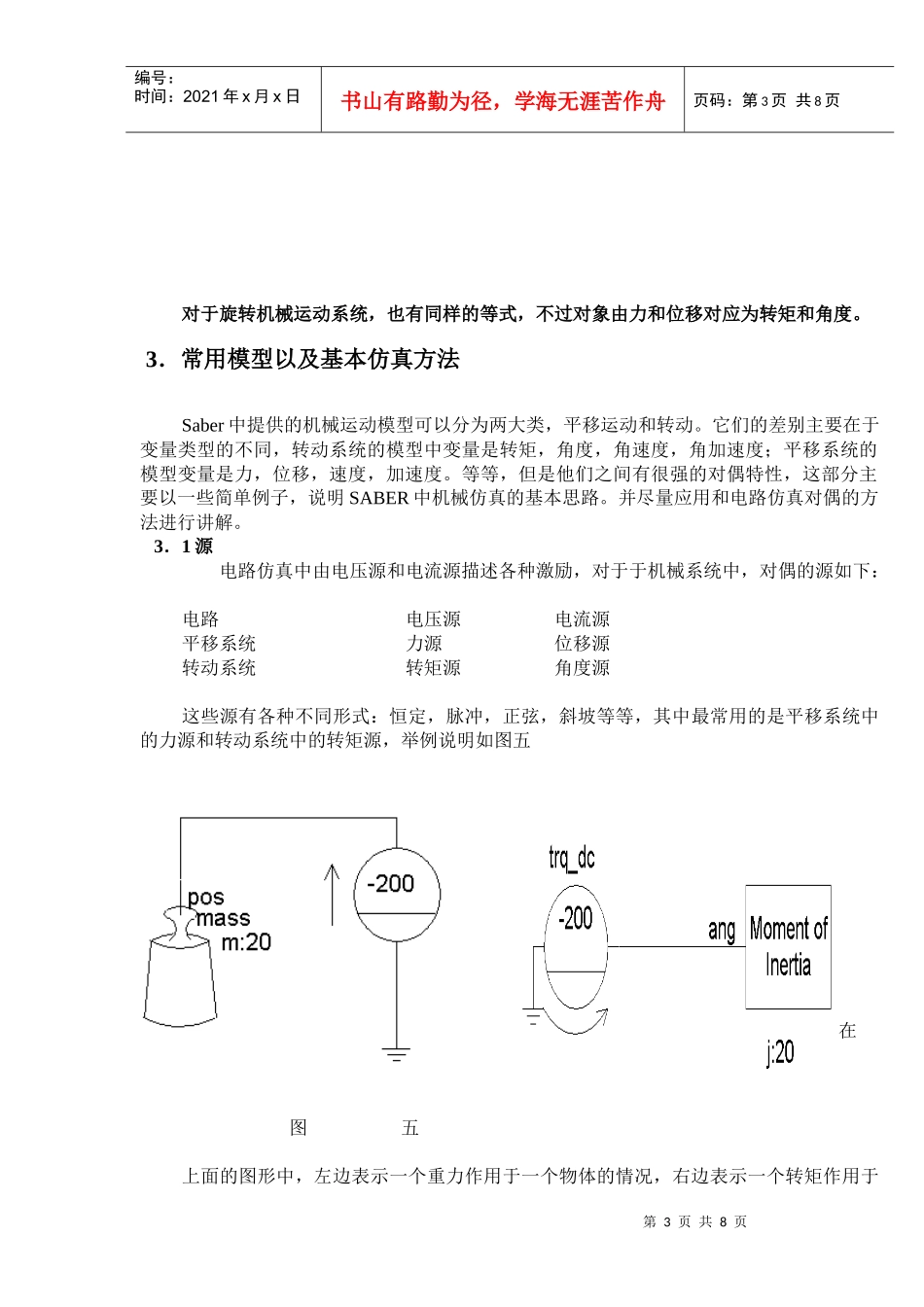

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页仿真在机械运动系统中的应用1．摘要1．1背景与目的电路仿真和控制算法仿真已经广泛应用于变频器开发过程当中，但是负载特性描述的比较简单，通常为一般的恒定转矩负载，但是实际应用中机械负载的状况要复杂很多，为了准确评估变频器在不同工作条件下的性能，本研究报告的目的在于研究Saber中关于机械仿真的基本原理和方法，以及在公司变频器开发中的应用，实现通过仿真模拟不同负载条件下变频器工作状况，为性能优化提供参考。1．2关键词KCL,KVL,对偶，力，转矩，位移，角速度2．机械仿真的基本原理Saber是一种基于KCL定理和KVL定理进行仿真的仿真器，除了可以分析电路以外，它还可以对于流体，机械运动进行分析，其中对于机械物体运动的分析，可以被应用在变频器负载特性的分析当中。简单说明如下。2．1机械与电的对偶关系机械系统与电路分析的对象一样，可以分为支路和节点，一个器件两个端点之间是一个支路，而几个器件的连接点就是一个节点。两个节电之间的物理量之差被称为“AcrossVariable”，而穿过一个支路的物理量被称作“ThroughVariable”。对于电路仿真而言，“AcrossVariable”是某个节点的电压，“ThroughVariable”是某个支路的电流，而机械系统仿真中，“AcrossVariable”是节点的位移（或者转动角度，角速度），“ThroughVariable”是支路的力(或者转矩)。他们同样都满足KCL与KVL定理，具有物理意义上的对偶关系。简单说明如下。对于图中的节点，有如下公式：I1+I2+I3=0其中In为流过各个支路的电流。（这里有一个参考方向问题，决定该物理量的符号，后同）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图一电路的KCL定理对于机械系统的KCL定理，则表示如下。对于图中的节点，有如下公式：f1+f2+f3=0其中fn应该为来自各个方向的作用力，这个定理的基本含义就是作用于某个点上面的各个方向力量之和为零。具体到这个例子当中，f1表示物体的重力，f2表示绳子的拉力，二者之差f3，在物体上面产生加速度。电路的KVL定理，如图三：对于图中所示的闭合回路，有如下公式：V1-V2-V3=0即各个支路端电压之和为零。机械运动的KVL定理，如图四对于图中所示的一个闭合回路，有如下公式：lp1+lp2+lp3=0其中lpn表示各个支路两端的相对位移。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页对于旋转机械运动系统，也有同样的等式，不过对象由力和位移对应为转矩和角度。3．常用模型以及基本仿真方法Saber中提供的机械运动模型可以分为两大类，平移运动和转动。它们的差别主要在于变量类型的不同，转动系统的模型中变量是转矩，角度，角速度，角加速度；平移系统的模型变量是力，位移，速度，加速度。等等，但是他们之间有很强的对偶特性，这部分主要以一些简单例子，说明SABER中机械仿真的基本思路。并尽量应用和电路仿真对偶的方法进行讲解。3．1源电路仿真中由电压源和电流源描述各种激励，对于于机械系统中，对偶的源如下：电路电压源电流源平移系统力源位移源转动系统转矩源角度源这些源有各种不同形式：恒定，脉冲，正弦，斜坡等等，其中最常用的是平移系统中的力源和转动系统中的转矩源，举例说明如图五在图五上面的图形中，左边表示一个重力作用于一个物体的情况，右边表示一个转矩作用于第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页一个转动惯量的情况。他们分别满足以下的公式：加速度＝力/质量角加速度＝转矩/转动惯量而仿真输出的结果分别是节点的位移，速度和转动角度，角速度，如图六图六3．2负载电路仿真中，电阻，电容，电感以及各种半导体器件都可以被视为电路当中的负载，他们对于作用在上面的电压和电流有不同响应，从而导致电路中这些物理量产生变化。同样的道理，机械运动系统的仿真中，也有各种各样的负载状况，例如风机负载，恒转矩负载，摩擦，粘滞等，他们对于不同的转矩（或者力）和角速度，角度（或者位移）也产生不同...
