【房地产】某地产别墅与花园洋房外墙外保温eps系统技术VIP免费

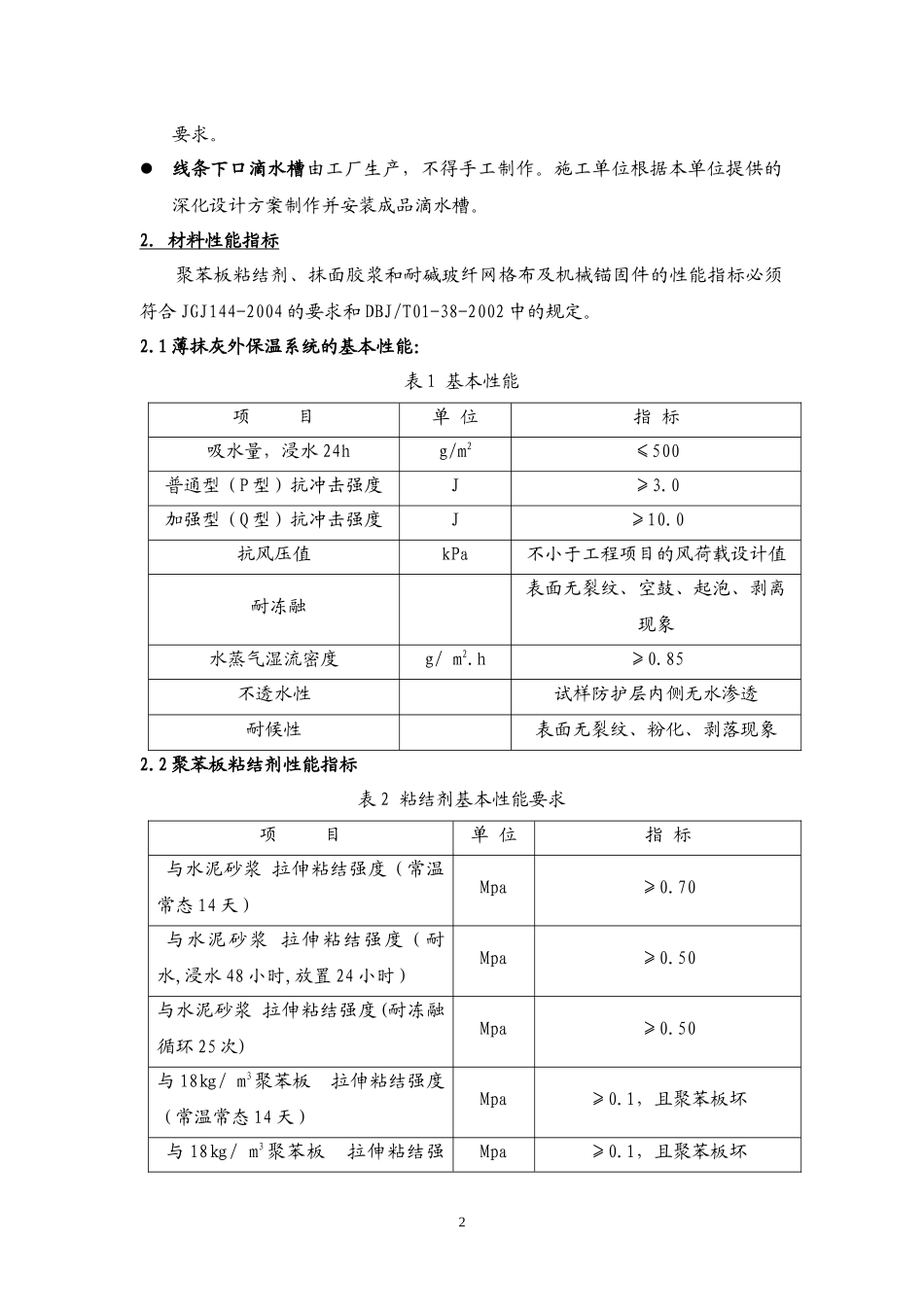

别墅与花园洋房外墙外保温（EPS）系统技术标准与工艺做法（2008版）根据北京龙湖工程部滟澜山、香醍漫步项目外墙外保温技术方案，结合北京地区施工经验特编制本技术标准，为北京地区同类工程施工提供借鉴。本标准分四个板块：保温材料配置标准、材料性能指标、工程做法、验收要求。1．保温材料配置标准1．1主控材料：保温板（EPS）别墅与花园洋房的饰面材料主要包括:涂料、文化石、文化砖。根据不同饰面特性，选择不同规格的EPS板：涂料饰面：80厚18㎏/m3聚苯板；文化石、文化砖饰面：80厚22㎏/m3聚苯板；檐口下层和外廊天棚：30厚22kg/m3聚苯板；线条和造型：18㎏/m3聚苯板。上述聚苯板材质均要求为阻燃型。所有线条必须工厂制作，不得现场加工或手工加工。1.2辅助材料粘接砂浆和抹面抗裂砂浆性能指标要满足《外墙外保温用聚合物砂浆质量检验标准》DBJ01-62-2002规定质量要求。玻纤网格布选用网孔中心距为4㎜*4㎜，单位面积重量≥160克的普通型网格布。其断裂强力≥1250N/50㎜，涂塑量≥20克/㎡；耐碱强力保留率≥90%。钢丝网采用12.7mm*12.7㎜，丝径不小于0.9㎜，焊接点拉力>65N，镀锌层重量为122克/㎡的热镀锌方孔钢丝网。角钢托梁选用L60*60*3*200的热镀锌等边角钢。固定角钢用膨胀螺栓采用Φ8钢制膨胀螺栓。锚固聚苯板用锚栓采用型号为10/135的美坚利牌外墙外保温专用锚栓。主要机械性能指标必须符合《外墙外保温施工技术规程》DBJ/T01-38-2002的1要求。线条下口滴水槽由工厂生产，不得手工制作。施工单位根据本单位提供的深化设计方案制作并安装成品滴水槽。2．材料性能指标聚苯板粘结剂、抹面胶浆和耐碱玻纤网格布及机械锚固件的性能指标必须符合JGJ144-2004的要求和DBJ/T01-38-2002中的规定。2.1薄抹灰外保温系统的基本性能：表1基本性能项目单位指标吸水量，浸水24hg/m2≤500普通型（P型）抗冲击强度J≥3.0加强型（Q型）抗冲击强度J≥10.0抗风压值kPa不小于工程项目的风荷载设计值耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度g/m2.h≥0.85不透水性试样防护层内侧无水渗透耐候性表面无裂纹、粉化、剥落现象2.2聚苯板粘结剂性能指标表2粘结剂基本性能要求项目单位指标与水泥砂浆拉伸粘结强度（常温常态14天）Mpa≥0.70与水泥砂浆拉伸粘结强度（耐水,浸水48小时,放置24小时）Mpa≥0.50与水泥砂浆拉伸粘结强度(耐冻融循环25次)Mpa≥0.50与18㎏/m3聚苯板拉伸粘结强度（常温常态14天）Mpa≥0.1，且聚苯板坏与18㎏/m3聚苯板拉伸粘结强Mpa≥0.1，且聚苯板坏2度（耐水,浸水48小时,放置24小时）与18㎏/m3聚苯板拉伸粘结强度(耐冻融循环25次Mpa≥0.1，且聚苯板坏压折比(抗压强度/抗折强度)压折比≤3可操作时间h≥22.3聚苯板（EPS）性能指标表3聚苯板基本性能要求项目单位指标表观密度kg/m318～22导热系数W/m.k≤0.041抗拉强度Mpa≥0.1尺寸稳定性%≤0.3燃烧性能阻燃型陈化时间自然条件d≥42蒸汽（60度）d≥52.4耐碱玻纤网格布表4耐碱玻纤网格布基本性能要求项目单位指标网孔中心距mm4*4单位面积重量g/m2≥160经纬向耐碱断裂强力N/50mm≥1250经纬向耐碱断裂强力保留率％≥90经纬向耐碱断裂应变％≤5.0涂塑量g/m2≥202.5抗裂砂浆表5抗裂砂浆的性能指标项目单位指标3拉伸粘结强度(常温28天)Mpa>0.8浸水粘结强度(常温28天,浸水7天)Mpa>0.6抗弯曲性5％弯曲变形无裂纹压折比(抗压强度/抗折强度)压折比≤3渗透压力比％200可操作时间h≥22.6锚栓锚栓有效锚固深度不小于50mm，塑料圆盘直径不小于50mm。表6锚栓基本性能要求项目单位指标单个锚栓抗拉承载力标准值（已考虑安全系数）kNC25以上的混凝土中，≥0.6单个锚栓对系统传热系数增加值W/m2.k≤0.0042.7面砖粘结砂浆表7面砖粘帖砂浆性能要求项目单位指标胶液在容器中的状态--搅拌后均匀，无结块粘接沙浆稠度mm70～110拉伸粘接强度达到0.17Mpa时间间隔Minmin晾置时间不小于10调整时间不大于5拉伸粘接强度Mpa≥0.70压折比--≤3.0压缩剪切强度原强度Mpa≥0.8耐温7天％强度比不小于70耐水7天％强度比不小于70耐冻融25次％强度比不小于70线性收缩率％≤0.32.8热镀锌方孔钢丝网性能指标：表8热镀锌方孔钢丝网性能...
