PCB印刷电路板的基础知识VIP免费

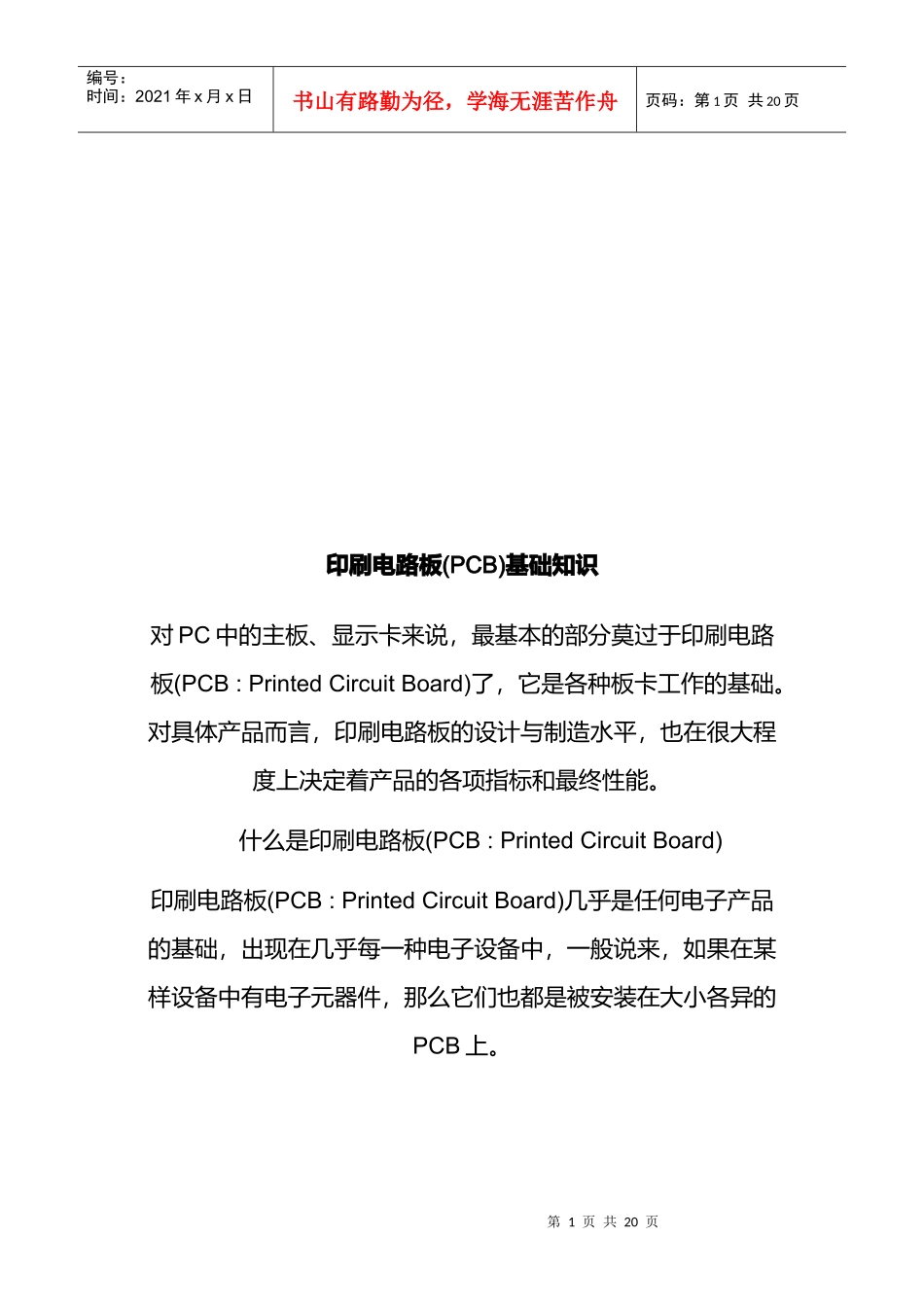

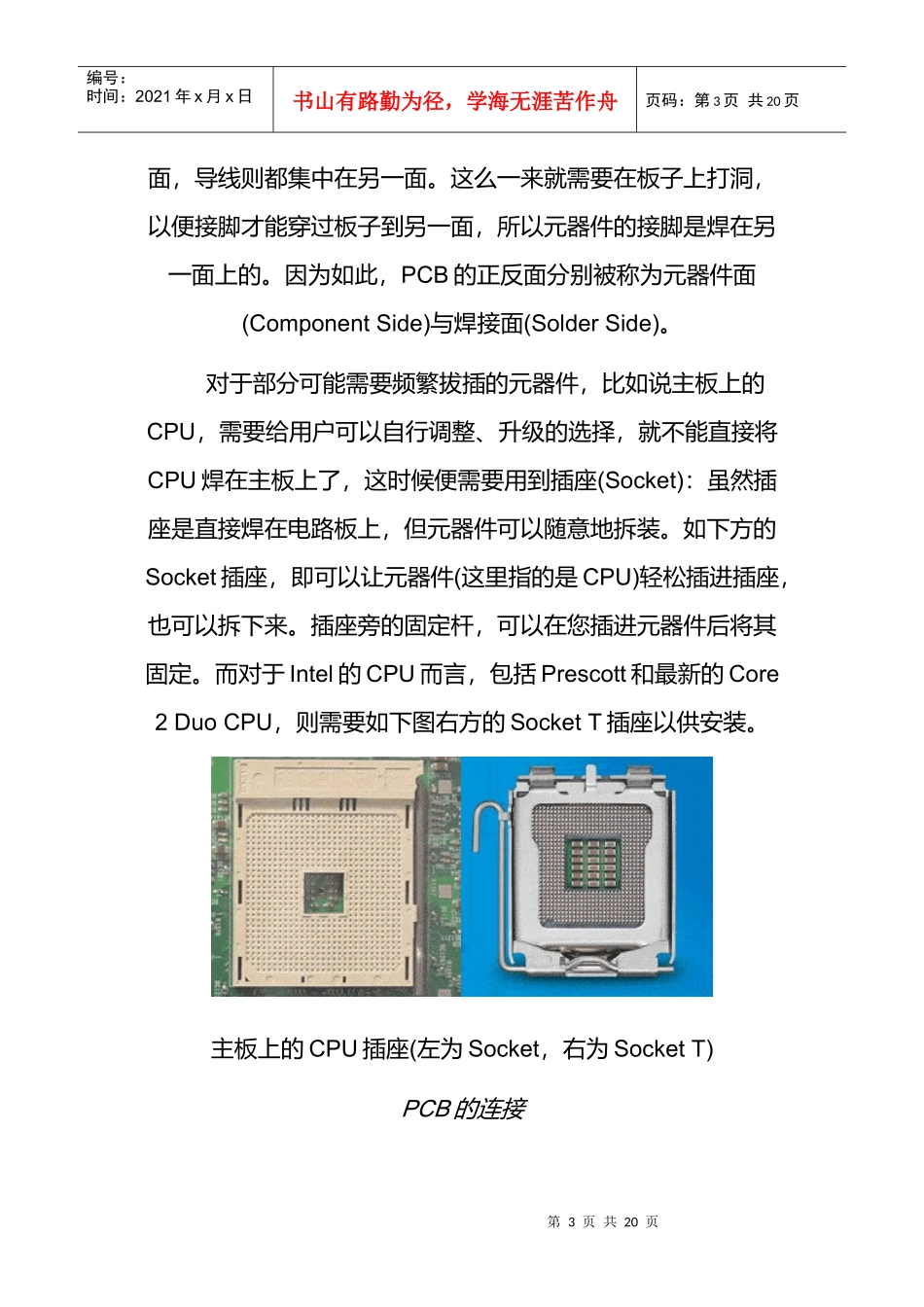

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页印刷电路板(PCB)基础知识对PC中的主板、显示卡来说，最基本的部分莫过于印刷电路板(PCB:PrintedCircuitBoard)了，它是各种板卡工作的基础。对具体产品而言，印刷电路板的设计与制造水平，也在很大程度上决定着产品的各项指标和最终性能。什么是印刷电路板(PCB:PrintedCircuitBoard)印刷电路板(PCB:PrintedCircuitBoard)几乎是任何电子产品的基础，出现在几乎每一种电子设备中，一般说来，如果在某样设备中有电子元器件，那么它们也都是被安装在大小各异的PCB上。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页除了固定各种元器件外，PCB的主要作用是提供各项元器件之间的连接电路。随着电子设备越来越复杂，需要的元器件越来越多，PCB上头的线路与元器件也越来越密集了。电路板本身是由绝缘隔热、并无法弯曲的材质制作而成，在表面可以看到的细小线路材料是铜箔。在被加工之前，铜箔是覆盖在整个电路板上的，而在制造过程中部份被蚀刻处理掉，——留下来的部份就变成网状的细小线路了。因这个加工生产过程，多是通过印刷方式形成供蚀刻的轮廓，故尔才得到印刷——电路板的命名。国。这些线路被称作导线(conductorpattern)或称布线，并用来提供PCB上元器件的电路连接。PCB中的导线(ConductorPattern)PCB上元器件的安装为了将元器件固定在PCB上面，需要它们的接脚直接焊在布线上。在最基本的PCB(单面板)上，元器件都集中在其中一第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页面，导线则都集中在另一面。这么一来就需要在板子上打洞，以便接脚才能穿过板子到另一面，所以元器件的接脚是焊在另一面上的。因为如此，PCB的正反面分别被称为元器件面(ComponentSide)与焊接面(SolderSide)。对于部分可能需要频繁拔插的元器件，比如说主板上的CPU，需要给用户可以自行调整、升级的选择，就不能直接将CPU焊在主板上了，这时候便需要用到插座(Socket)：虽然插座是直接焊在电路板上，但元器件可以随意地拆装。如下方的Socket插座，即可以让元器件(这里指的是CPU)轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进元器件后将其固定。而对于Intel的CPU而言，包括Prescott和最新的Core2DuoCPU，则需要如下图右方的SocketT插座以供安装。主板上的CPU插座(左为Socket，右为SocketT)PCB的连接第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页如果要将两块PCB相互连结，即在物理上将两块PCB在“”电路上连接起来，则一般需用到俗称金手指的边接头(edgeconnector)——。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB——布线的一部份。将其中一片PCB上的金手指插进另一片PCB上合适的插槽上(一般叫做扩充槽Slot)。在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。边接头(俗称金手指)PCB的颜色一般，PCB——的以绿色或棕色居多，当然也有部分产品采用更绚丽漂亮颜色的，不过，多是出于外观而非产品性能或——生产要求方面的考虑这是防焊漆(soldermask)的颜色。对PCB来说，防焊层是相当重要的，它是绝缘的防护层，可以保护铜线，也可以防止元器件被焊到不正确的地方。在防焊层上另外会印刷上一层网版印刷面(silkscreen)。通常在这上面会印第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页上文字与符号(大多是白色的)，以标示出各元器件在板子上的位置。网版印刷面也被称作图标面(legend)。左为有白色图标面的绿色PCB，右为没有图标面的棕色PCBPCB的分类对印刷电路板而言，对其的分类有多种方法，其中根据层数分类最为常见。单面板(Single-SidedBoards)我们前面说到过，在最基本的PCB上，元器件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板(Single-sided)。相对而言，单面板在设计方面存在很多限制(...
