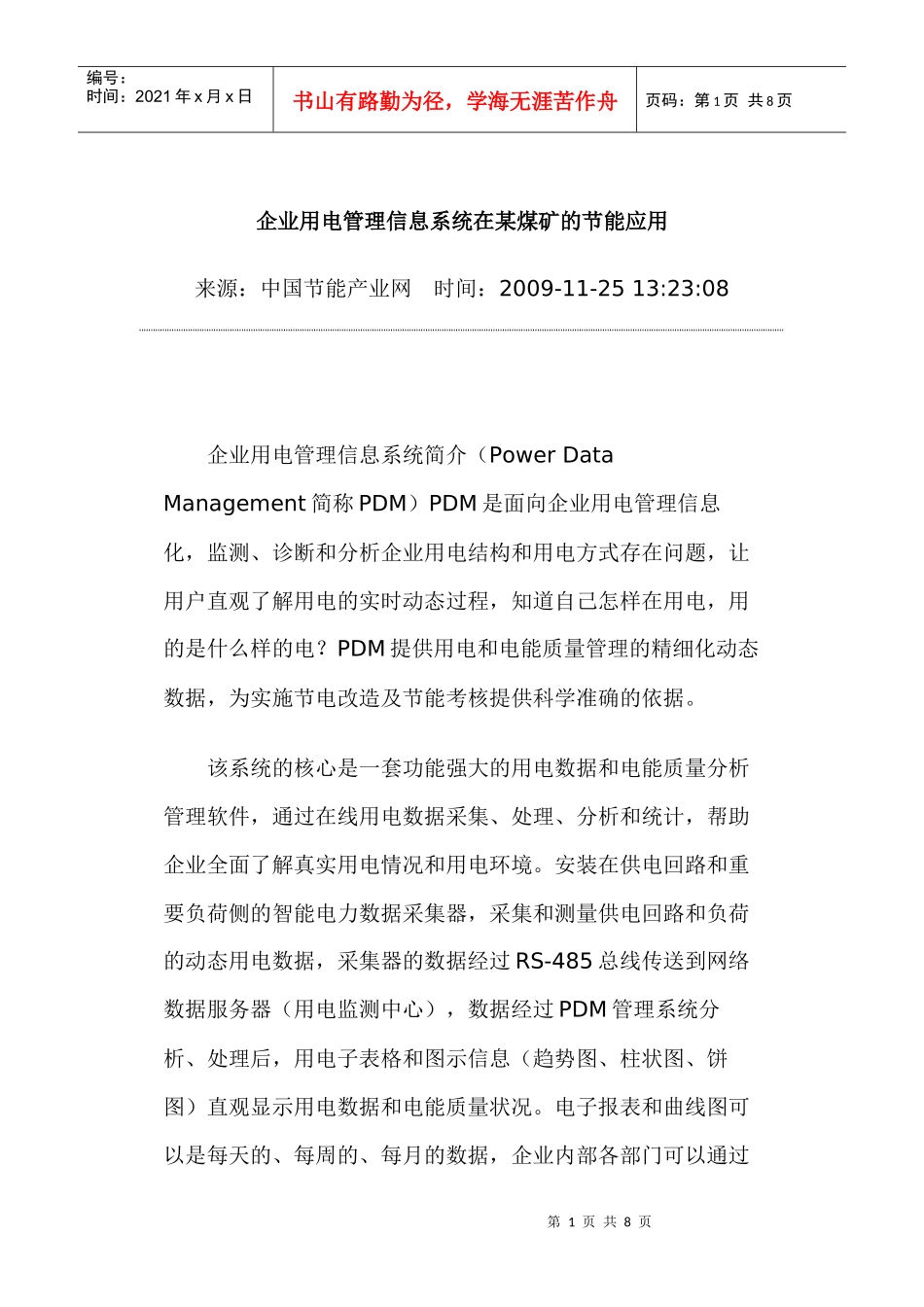

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页企业用电管理信息系统在某煤矿的节能应用来源：中国节能产业网时间：2009-11-2513:23:08企业用电管理信息系统简介（PowerDataManagement简称PDM）PDM是面向企业用电管理信息化，监测、诊断和分析企业用电结构和用电方式存在问题，让用户直观了解用电的实时动态过程，知道自己怎样在用电，用的是什么样的电？PDM提供用电和电能质量管理的精细化动态数据，为实施节电改造及节能考核提供科学准确的依据。该系统的核心是一套功能强大的用电数据和电能质量分析管理软件，通过在线用电数据采集、处理、分析和统计，帮助企业全面了解真实用电情况和用电环境。安装在供电回路和重要负荷侧的智能电力数据采集器，采集和测量供电回路和负荷的动态用电数据，采集器的数据经过RS-485总线传送到网络数据服务器（用电监测中心），数据经过PDM管理系统分析、处理后，用电子表格和图示信息（趋势图、柱状图、饼图）直观显示用电数据和电能质量状况。电子报表和曲线图可以是每天的、每周的、每月的数据，企业内部各部门可以通过第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页局域网实现数据共享，用户可以按设定权限随时调用和查看任意时段的用电信息。PDM系统提供多种当前和历史用电数据以及相关参量之间的趋势关系，通过这些对比的数据和信息，用户可以直观了解：◆电能消耗结构及变化规律分析有功、无功及谐波电能消耗结构，调查最大负荷、最小负荷的发生时间、变化规律、系统负荷率，以及当前用电负荷与供电变压器和供电线路容量匹配情况，根据这些动态信息调整负荷结构和运行方式，实施错峰填谷、改善三相平衡度，第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页提高负荷率和功率因数，降低用电最大需量，实现节约用电、合理用电。◆全面监测供电网络谐波分量及电压质量随着非线形负荷的增加，在电网中产生的谐波分量日益严重。谐波分量会增加电力设备和线路的损耗，影响运行设备的安全和使用寿命。同时，畸变的电压和电流波形还会导致电能计量仪表的误差，影响电费计算的公正性。采用PDM后，用户可以全面监测供电网络中的各次谐波分量及变化趋势，及时采取措施避免电能质量问题的发生。系统特点及应用(1)投入小，收益大企业不用增加大的投资，通过对用电状况的动态监测、分析，发现用电结构中存在的问题，从而“对症下药”，优化用电结构，达到合理用电，节约用电。(2)安装方便、运行稳定、数据准确PDM系统安装过程简单，不需要对原有供电设备和线路进行改造，设备安装时不需要对供电回路停电。PDM是经过实践验证的成第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页熟技术和产品，建立数据通信网络后，系统经快捷设置，即可自动投入运行，采集、测量的数据准确可靠。(3)操作简便，易于掌握PDM系统操作简便，运行人员经简单培训即可掌握有关操作。系统自动采集并处理各种动态用电数据。在运行中调用数据，不需要额外编程和设置参数。各种数据查阅方便，数据保存时间长达10年以上，数据可按需要自动生成各种报表。(4)电能消耗状况动态监测、分析PDM系统操作简便，运行人员经简单培训即可掌握有关操作。系统自动采集并处理各种动态用电数据。在运行中调用数据，不需要额外编程和设置参数。各种数据查阅方便，数据保存时间长达10年以上，数据可按需要自动生成各种报表。(5)在线监测谐波和电能质量很多企业的生产和产品质量对供电电源质量有较高要求，安装谐波和电能质量监测系统往往需要专项投资，因而目前大多数企业缺乏对电能质量和谐波数据的监测和分析手段。PDM系统具有完备的电能质量和谐波数据监测、分析功能，可以连续监测高危害性谐波发生时间和原因，消除因谐波及电能质量问题带来的危害和损耗。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页用户只需一次投资，便可实现电能消耗状况及谐波监测、分析双重...
