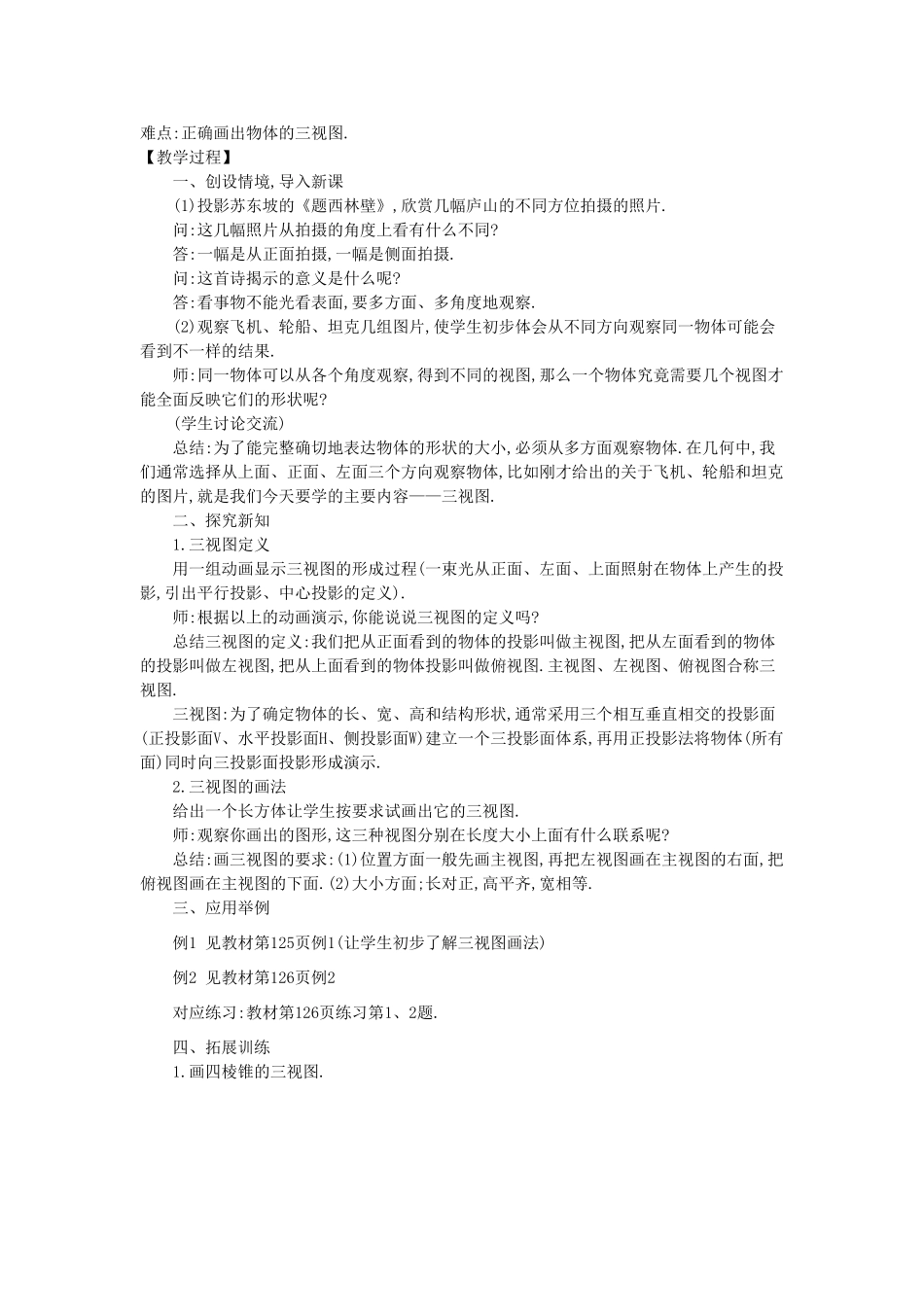

4.2立体图形的视图课程标准分析让学生掌握由立体图形画出该物体的三视图,反过来,给出一个立体图形的三视图,说出该立体图形的名称,画出该立体图形;能够体会从不同方向观察同一物体可能看到不一样的结果,由三视图描绘物体的形状,从而发展学生的空间观念,培养他们的想象力.教材分析1.地位与作用:视图法是画立体图形的一种方法,在生产实际中经常用到;它的主要作用是初步培养学生的空间观念,是一个充满丰富想象力和创造性的探索过程.由立体图形能够画出它的三视图,由视图也能够回到立体图形中.本节课采用了比较、猜测、综合、归纳、模拟与位置有关的推理,有条理的具体操作等一系列的数学思维方法,这对培养学生的创新精神,发展学生的空间观念具有重要意义.2.重点与难点:本节的重点是会描述球、圆柱、圆锥、棱柱、棱锥及立方体的简单组合的视图.难点是由视图描述简单的实际图形.教法分析根据新课程标准的要求及初中生思维依赖于具体直观形象的特点,结合本节课的内容,主要采用议论引导教学法.在教学过程中,充分运用教具、多媒体等辅助教学,通过演示、操作、观察、讨论等师生的共同活动,启发学生动手、动口、动脑,使学生始终处于主动探索问题的积极状态,并在探索中锻炼思维.学法分析画立体图形的三视图要注意:①物体摆放位置不同,三视图也不同;②要以平行视线观察;③要准备实物,如圆柱、球、正方体、圆锥等,进行仔细观察,得出它们的三视图是什么形状,这些图形之间的关系怎样,与同伴多交流.由视图到立体图形,要注意培养想象能力和思维能力,要善于总结:如①:正视图是长方形的有哪些?(长方体、圆柱、三棱柱等)②正视图和左视图都是长方形的立体图形有哪些?(长方体、圆柱、三棱柱等)③正视图和左视图都是长方形且俯视图是长方形、圆或三角形的几个大小一样的小立方体,随意摆成几种组合体,充分观察、动手、与同伴合作交流.4.2.1由立体图形到视图【教学目标】知识与技能1.理解平行投影和中心投影的意义,知道视图是从不同方向平行投影得到的图形.2.理解物体的视图能正确反映物体各个方面的形状;能正确画简单立体图形的三视图.3.培养学生空间想象能力和几何直观能力.过程与方法注意图形与几何知识和实际生活的联系,并把有关知识应用于生活和学习中.情感态度与价值观通过与他人的交流,形成积极的参与教学活动的态度,主动与他人交流合作的意识.【教学重难点】重点:画出简单的物体的三视图.难点:正确画出物体的三视图.【教学过程】一、创设情境,导入新课(1)投影苏东坡的《题西林壁》,欣赏几幅庐山的不同方位拍摄的照片.问:这几幅照片从拍摄的角度上看有什么不同?答:一幅是从正面拍摄,一幅是侧面拍摄.问:这首诗揭示的意义是什么呢?答:看事物不能光看表面,要多方面、多角度地观察.(2)观察飞机、轮船、坦克几组图片,使学生初步体会从不同方向观察同一物体可能会看到不一样的结果.师:同一物体可以从各个角度观察,得到不同的视图,那么一个物体究竟需要几个视图才能全面反映它们的形状呢?(学生讨论交流)总结:为了能完整确切地表达物体的形状的大小,必须从多方面观察物体.在几何中,我们通常选择从上面、正面、左面三个方向观察物体,比如刚才给出的关于飞机、轮船和坦克的图片,就是我们今天要学的主要内容——三视图.二、探究新知1.三视图定义用一组动画显示三视图的形成过程(一束光从正面、左面、上面照射在物体上产生的投影,引出平行投影、中心投影的定义).师:根据以上的动画演示,你能说说三视图的定义吗?总结三视图的定义:我们把从正面看到的物体的投影叫做主视图,把从左面看到的物体的投影叫做左视图,把从上面看到的物体投影叫做俯视图.主视图、左视图、俯视图合称三视图.三视图:为了确定物体的长、宽、高和结构形状,通常采用三个相互垂直相交的投影面(正投影面V、水平投影面H、侧投影面W)建立一个三投影面体系,再用正投影法将物体(所有面)同时向三投影面投影形成演示.2.三视图的画法给出一个长方体让学生按要求试画出它的三视图.师:观察你画出的图形,这三种视图分别在长度大小上面有什么联系呢?总结:画三视图的要求:(1)位置方面一般先画主视图,再把左视图画在主视图的右面,把俯视图画在主视图的下面.(2)大...
