三星电子VT-WINII培训教材(中文版)VIP免费

三星电子VT-WINII培训教材(中文版)_第1页
1/37

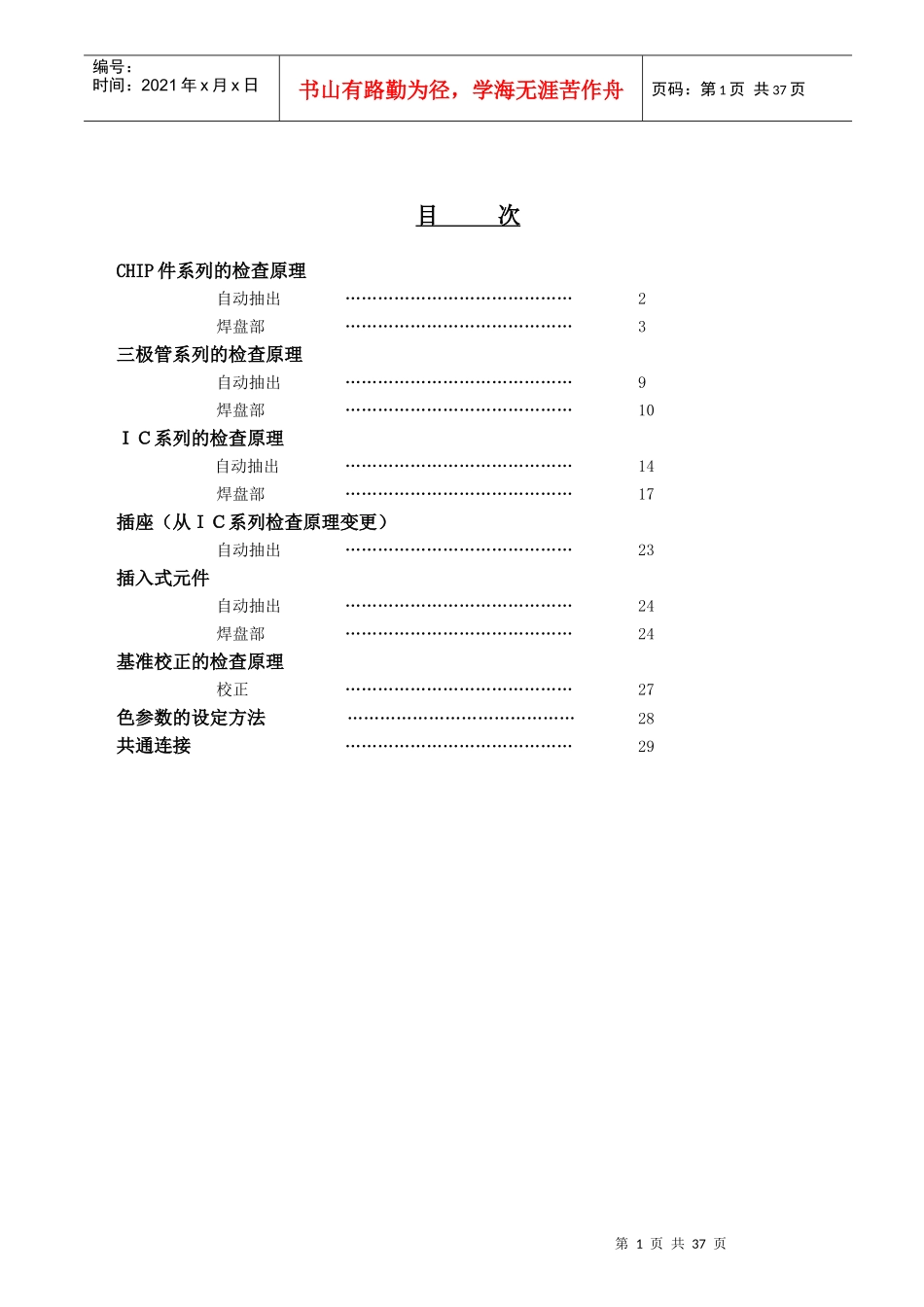

三星电子VT-WINII培训教材(中文版)_第2页
2/37

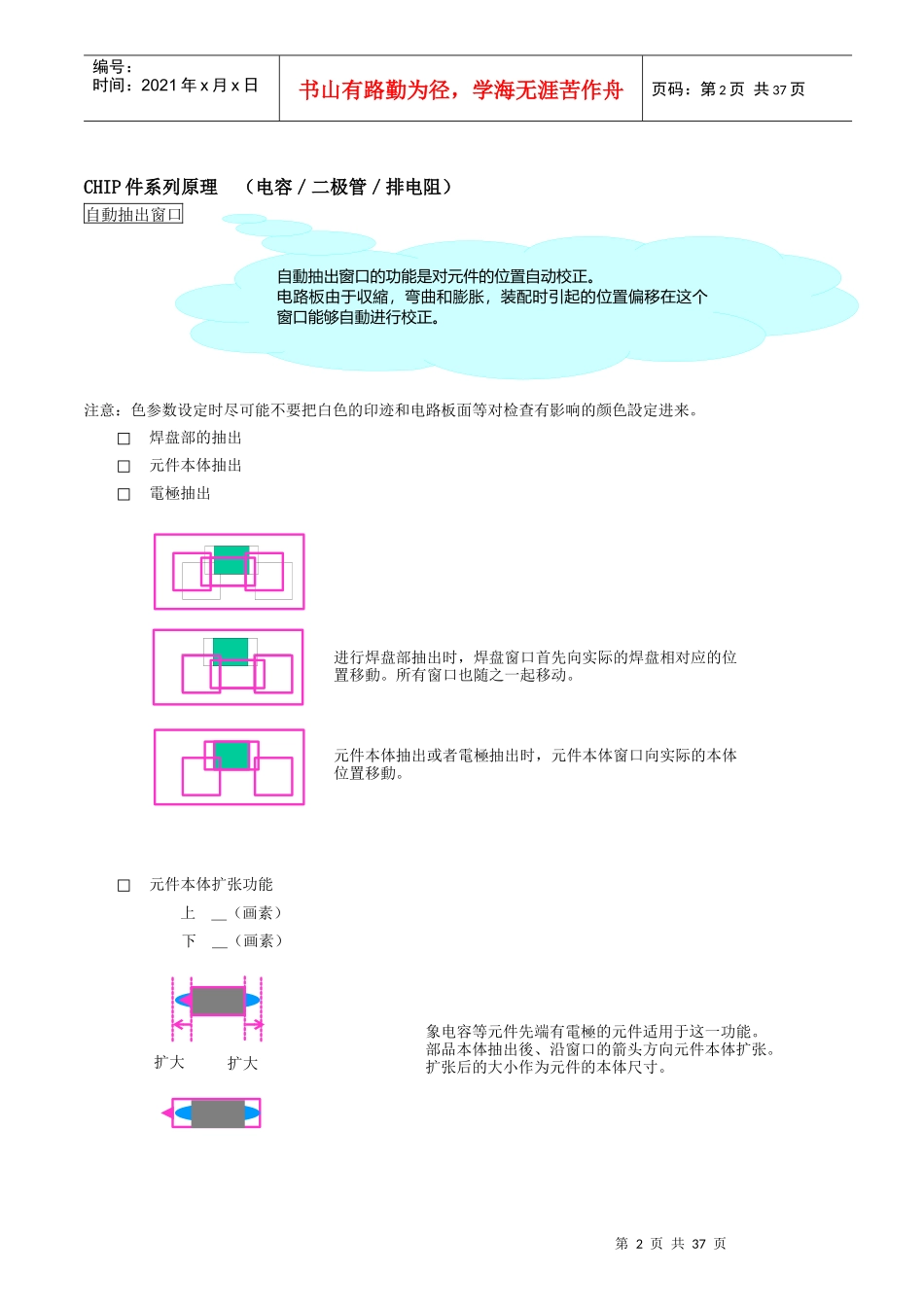

三星电子VT-WINII培训教材(中文版)_第3页
3/37
中文版第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共37页目次CHIP件系列的检查原理自动抽出……………………………………2焊盘部……………………………………3三极管系列的检查原理自动抽出……………………………………9焊盘部……………………………………10IC系列的检查原理自动抽出……………………………………14焊盘部……………………………………17插座(从IC系列检查原理变更)自动抽出……………………………………23插入式元件自动抽出……………………………………24焊盘部……………………………………24基准校正的检查原理校正……………………………………27色参数的设定方法……………………………………28共通连接……………………………………29第2页共37页第1页共37页进行焊盘部抽出时,焊盘窗口首先向实际的焊盘相对应的位置移動。所有窗口也随之一起移动。元件本体抽出或者電極抽出时,元件本体窗口向实际的本体位置移動。扩大扩大象电容等元件先端有電極的元件适用于这一功能。部品本体抽出後、沿窗口的箭头方向元件本体扩张。扩张后的大小作为元件的本体尺寸。编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共37页CHIP件系列原理(电容/二极管/排电阻)自動抽出窗口注意:色参数设定时尽可能不要把白色的印迹和电路板面等对检查有影响的颜色設定进来。□焊盘部的抽出□元件本体抽出□電極抽出□元件本体扩张功能上_(画素)下_(画素)自動抽出窗口的功能是对元件的位置自动校正。电路板由于収縮,弯曲和膨胀,装配时引起的位置偏移在这个窗口能够自動进行校正。第3页共37页第2页共37页良品缺件25%25%编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共37页焊盘窗口注意:如果抽出比较安定,色参数的設定不受窗口外颜色的影响。□缺件判定(焊锡形状)焊盘中央部元件漏贴时,焊盘中央部显示红色。色参数...抽出焊锡的红色部分面積(%)_≧□焊盘元件側用于焊锡量过多的时,焊盘中央部也显示红色,对被判定为NG的良品进行补救参数...抽出焊锡的兰色部分面積(%)_≧25%25%把検査領域的面積作为100%色参数設定的颜色如果抽出設定値以上NG25%25%25%50%把検査領域的面積作为100%色参数設定的颜色,如果抽出設定値以上NG(良品时検査領域内能看到電極的颜色。)良品缺件焊锡量多的时候、焊锡如图所示,中央显示红色。焊盘中央部的検査只通过面積設定,不能够分辨,判定为NG这样良品被判定不良。为避免这样的误判断,这种形状的焊锡,利用焊盘元件側检查,对良品进行补救。第4页共37页第3页共37页把元件的本体窗口的横幅作为100%本体从焊盘侧端离开的距离在设定值以上则判定为NG100%100%0%100%0%编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共37页□電極有無...用于焊锡量過多的検出。電極上如果粘上焊锡電極的面積就会減少。色参数...抽出電極的红色面積_(%)≧□横向偏移_(%)通过自動抽出窗口中抽出的焊盘和元件位置进行判定。色参数不必設定。□纵向偏移_(%)通过自動抽出窗口中抽出的焊盘和元件位置进行判定。色参数不必設定。如果已进行了本体扩张,则以扩张后的尺寸为基准。正常情况下,焊盘窗口和元件本体窗口是有一部分重合在一起的,所以設定値不可能为“0”。同时使用焊盘中央部,焊盘元件侧两个原理时,两个検査都判定为NG时,缺件(焊锡形状)的検査判定为NG。25%把検査領域的面積作为100%検査領域内電極的面積抽出設定値以上判定为良品把焊盘窗口的纵幅作为100%焊盘窗口的内側和元件本体的先端离开的距离超过設定値以上判定为NG(如果元件在焊盘内所占的面积超过設定値以上则判定为NG)OK第5页共37页第4页共37页100%12345678910(検査領域)100%<投影処理>%100908070605040302010012345678910(検査領域)焊盘窗口内浸润焊锡色的幅,設定値50%以上,并测出长度9画素存在时,则幅50%以上長度9画素连续存在。有浸润焊锡无浸润焊锡编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页...
