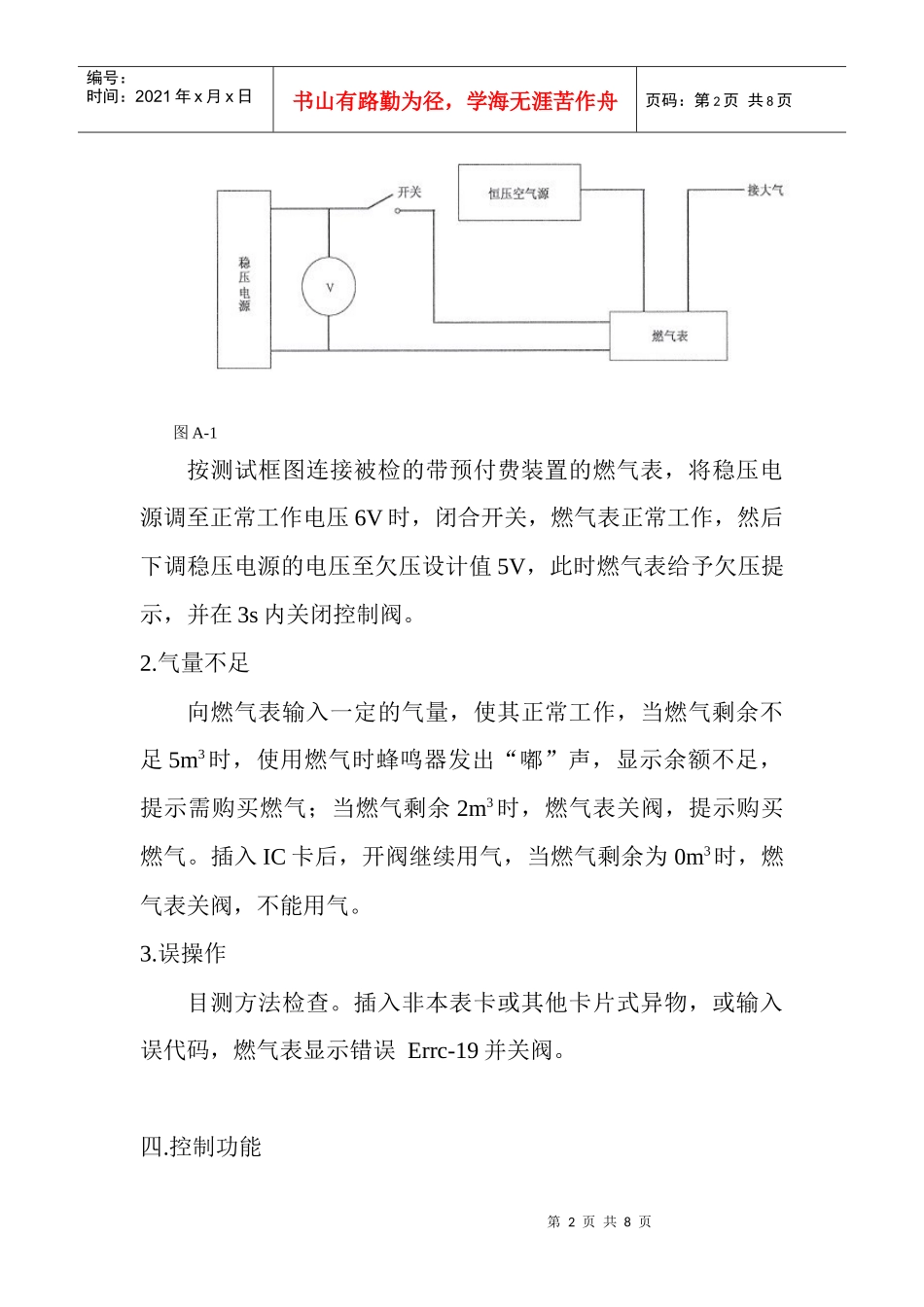

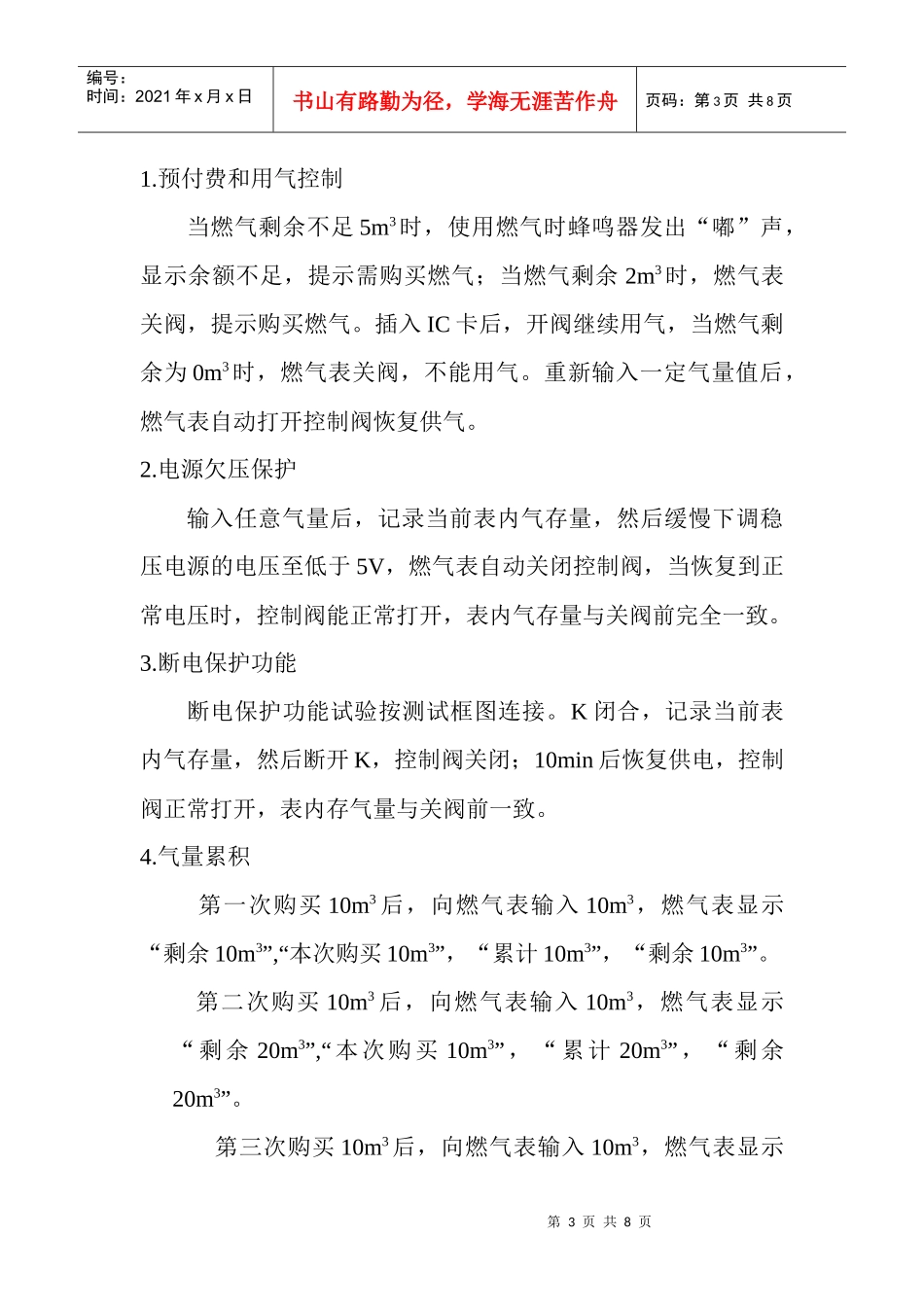

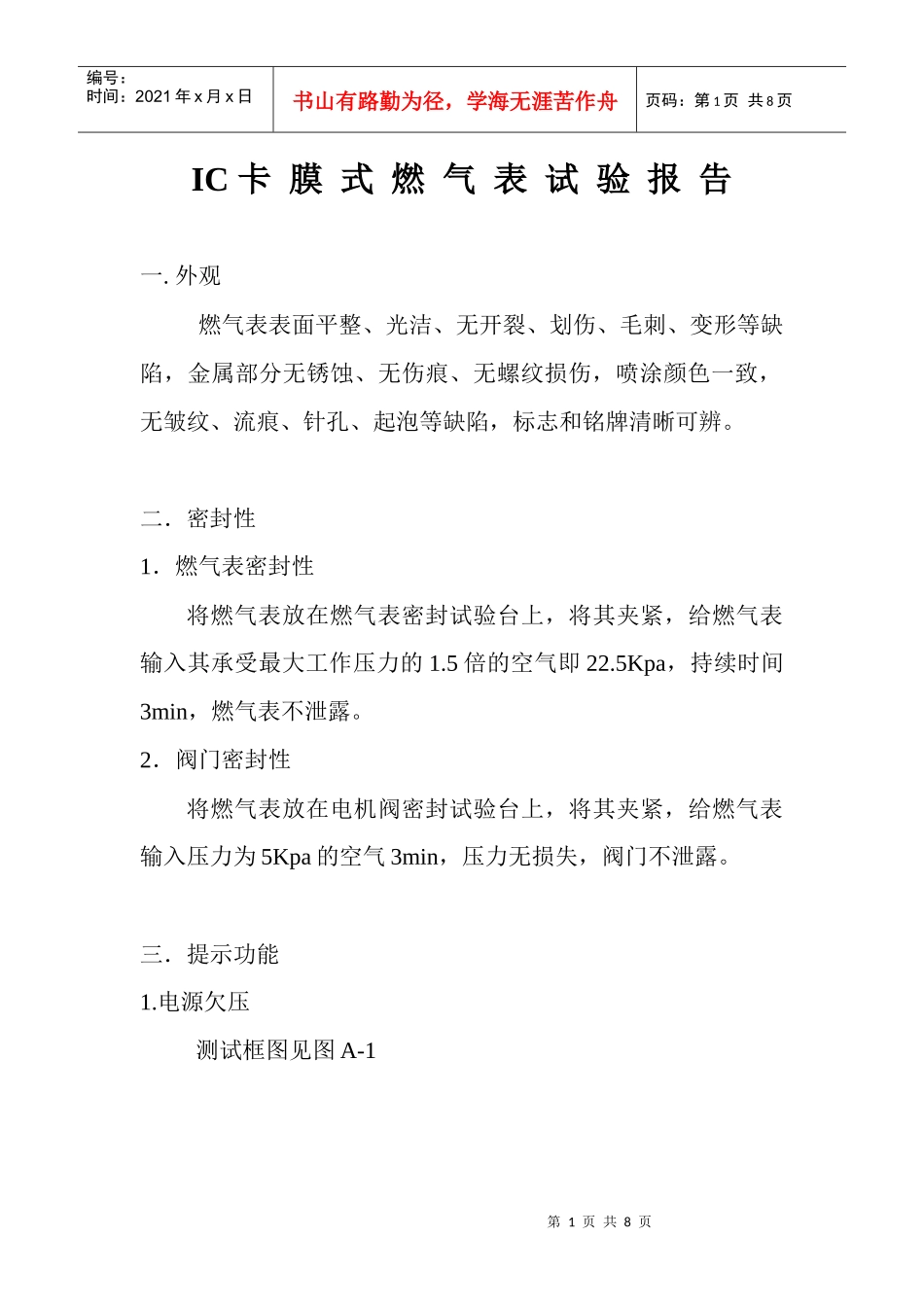

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页IC卡膜式燃气表试验报告一.外观燃气表表面平整、光洁、无开裂、划伤、毛刺、变形等缺陷，金属部分无锈蚀、无伤痕、无螺纹损伤，喷涂颜色一致，无皱纹、流痕、针孔、起泡等缺陷，标志和铭牌清晰可辨。二．密封性1．燃气表密封性将燃气表放在燃气表密封试验台上，将其夹紧，给燃气表输入其承受最大工作压力的1.5倍的空气即22.5Kpa，持续时间3min，燃气表不泄露。2．阀门密封性将燃气表放在电机阀密封试验台上，将其夹紧，给燃气表输入压力为5Kpa的空气3min，压力无损失，阀门不泄露。三．提示功能1.电源欠压测试框图见图A-1第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图A-1按测试框图连接被检的带预付费装置的燃气表，将稳压电源调至正常工作电压6V时，闭合开关，燃气表正常工作，然后下调稳压电源的电压至欠压设计值5V，此时燃气表给予欠压提示，并在3s内关闭控制阀。2.气量不足向燃气表输入一定的气量，使其正常工作，当燃气剩余不足5m3时，使用燃气时蜂鸣器发出“嘟”声，显示余额不足，提示需购买燃气；当燃气剩余2m3时，燃气表关阀，提示购买燃气。插入IC卡后，开阀继续用气，当燃气剩余为0m3时，燃气表关阀，不能用气。3.误操作目测方法检查。插入非本表卡或其他卡片式异物，或输入误代码，燃气表显示错误Errc-19并关阀。四.控制功能第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1.预付费和用气控制当燃气剩余不足5m3时，使用燃气时蜂鸣器发出“嘟”声，显示余额不足，提示需购买燃气；当燃气剩余2m3时，燃气表关阀，提示购买燃气。插入IC卡后，开阀继续用气，当燃气剩余为0m3时，燃气表关阀，不能用气。重新输入一定气量值后，燃气表自动打开控制阀恢复供气。2.电源欠压保护输入任意气量后，记录当前表内气存量，然后缓慢下调稳压电源的电压至低于5V，燃气表自动关闭控制阀，当恢复到正常电压时，控制阀能正常打开，表内气存量与关阀前完全一致。3.断电保护功能断电保护功能试验按测试框图连接。K闭合，记录当前表内气存量，然后断开K，控制阀关闭；10min后恢复供电，控制阀正常打开，表内存气量与关阀前一致。4.气量累积第一次购买10m3后，向燃气表输入10m3，燃气表显示“剩余10m3”,“本次购买10m3”，“累计10m3”，“剩余10m3”。第二次购买10m3后，向燃气表输入10m3，燃气表显示“剩余20m3”,“本次购买10m3”，“累计20m3”，“剩余20m3”。第三次购买10m3后，向燃气表输入10m3，燃气表显示第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页“剩余30m3”,“本次购买10m3”，“累计30m3”，“剩余30m3”。5.防护功能燃气表在正常流量范围内工作，用一块450mT的磁铁贴近燃气表的计数器附近，燃气表自动关阀并显示“关阀”。五.电气功能测试示意图：图A-2测试仪器：稳压电源：输出电压0V~30V连续可调，额定最大电流3A。电压表：量程20V，准确度等级1级。微安电流表：量程200，准确度等级1级。电流表：量程m，准确度等级1级。1.静态电流按测试示意图连接被测燃气表，开关K1打至3位，将直流稳压电源燃气表μΑ恒压空气源mAV接大气K2123K1第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页稳压电源调整至燃气表的正常工作电压，开关K2闭合，使燃气表正常工作，燃气表稳定工作后，开关K1打至2位，μΑ表测得的静态电流为：表1:4.6μΑ表2：4.2μΑ表3:5.5μΑ表4:5.2μΑ表5：4.7μΑ表6:5.5μΑ表7:4.5μΑ表8:5.2μΑ表9:5.2μΑ2.最大工作电流按测试示意图连接被测燃气表，开关K1打至3位，将直流稳压电源调整至燃气表的正常工作电压，开关K闭合，使燃气表正常工作，开关K1打至1位，燃气表稳定工作后，使燃气表产生开关阀动作，在开关阀动作期间，mA表测得的电流为：表m表m表：m表：...
