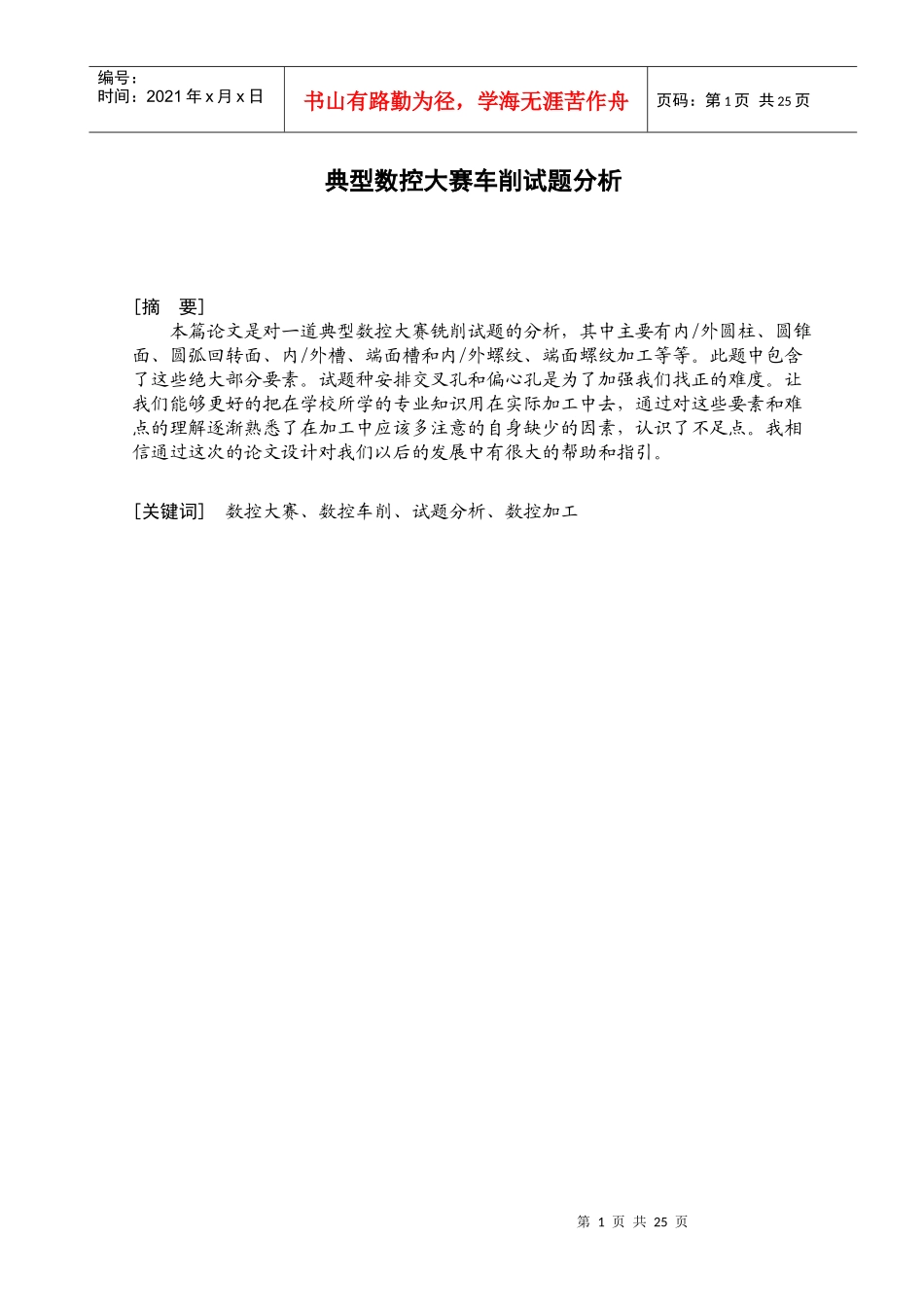

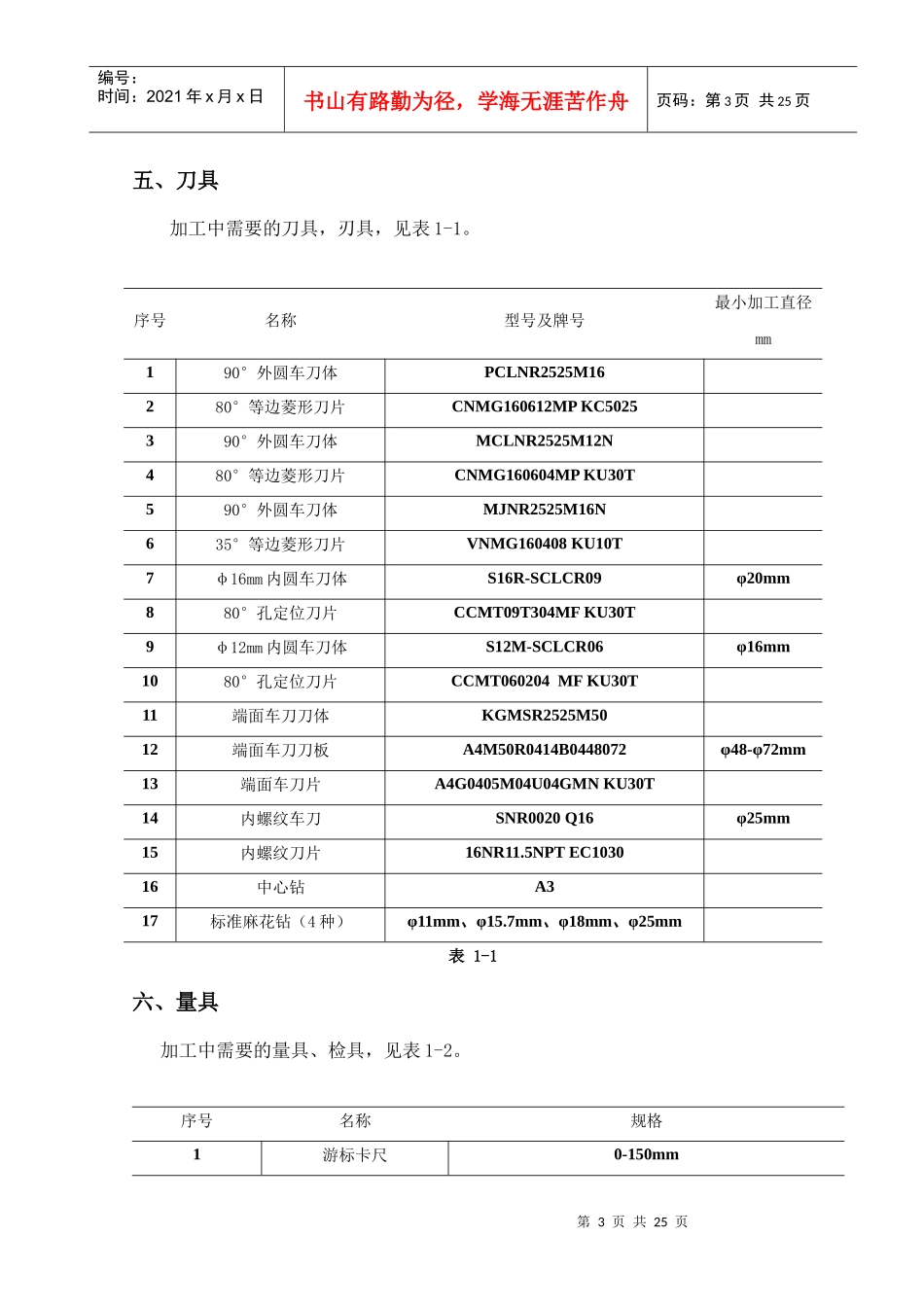

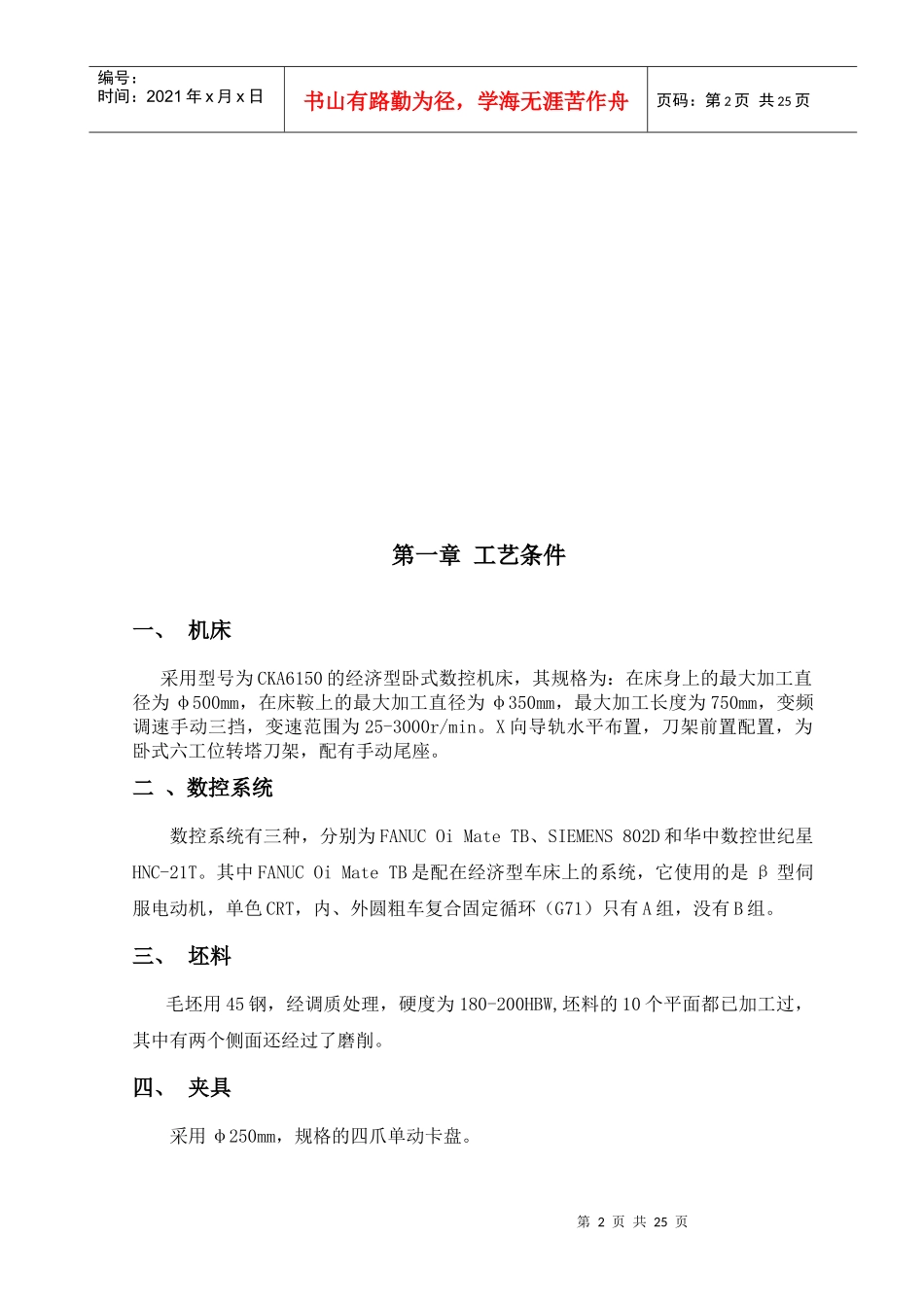

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页典型数控大赛车削试题分析[摘要]本篇论文是对一道典型数控大赛铣削试题的分析，其中主要有内/外圆柱、圆锥面、圆弧回转面、内/外槽、端面槽和内/外螺纹、端面螺纹加工等等。此题中包含了这些绝大部分要素。试题种安排交叉孔和偏心孔是为了加强我们找正的难度。让我们能够更好的把在学校所学的专业知识用在实际加工中去，通过对这些要素和难点的理解逐渐熟悉了在加工中应该多注意的自身缺少的因素，认识了不足点。我相信通过这次的论文设计对我们以后的发展中有很大的帮助和指引。[关键词]数控大赛、数控车削、试题分析、数控加工第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第一章工艺条件一、机床采用型号为CKA6150的经济型卧式数控机床，其规格为：在床身上的最大加工直径为φ500mm，在床鞍上的最大加工直径为φ350mm，最大加工长度为750mm，变频调速手动三挡，变速范围为25-3000r/min。X向导轨水平布置，刀架前置配置，为卧式六工位转塔刀架，配有手动尾座。二、数控系统数控系统有三种，分别为FANUCOiMateTB、SIEMENS802D和华中数控世纪星HNC-21T。其中FANUCOiMateTB是配在经济型车床上的系统，它使用的是β型伺服电动机，单色CRT，内、外圆粗车复合固定循环（G71）只有A组，没有B组。三、坯料毛坯用45钢，经调质处理，硬度为180-200HBW,坯料的10个平面都已加工过，其中有两个侧面还经过了磨削。四、夹具采用φ250mm，规格的四爪单动卡盘。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页五、刀具加工中需要的刀具，刃具，见表1-1。序号名称型号及牌号最小加工直径mm190°外圆车刀体PCLNR2525M16280°等边菱形刀片CNMG160612MPKC5025390°外圆车刀体MCLNR2525M12N480°等边菱形刀片CNMG160604MPKU30T590°外圆车刀体MJNR2525M16N635°等边菱形刀片VNMG160408KU10T7φ16mm内圆车刀体S16R-SCLCR09φ20mm880°孔定位刀片CCMT09T304MFKU30T9φ12mm内圆车刀体S12M-SCLCR06φ16mm1080°孔定位刀片CCMT060204MFKU30T11端面车刀刀体KGMSR2525M5012端面车刀刀板A4M50R0414B0448072φ48-φ72mm13端面车刀片A4G0405M04U04GMNKU30T14内螺纹车刀SNR0020Q16φ25mm15内螺纹刀片16NR11.5NPTEC103016中心钻A317标准麻花钻（4种）φ11mm、φ15.7mm、φ18mm、φ25mm表1-1六、量具加工中需要的量具、检具，见表1-2。序号名称规格1游标卡尺0-150mm第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页2深度千分尺0-100mm3外径千分尺（5把）0-25mm、25-50mm、50-75mm、75-100mm、100-125mm4百分表0-10mm5杠杆表行程1mm6磁力表座7内径百分表（2种）10-18mm、18-35mm8螺纹塞规NPT1”9金属直尺300mm表1-2七、工具、辅具和辅料加工中需要的工具、辅具和辅料，见表1-3。序号名称规格1回转顶尖莫氏5号2钻卡头3莫氏锥套（5变2）莫氏5号变莫氏2号4莫氏锥套（5变3）莫氏5号变莫氏3号5过渡刀套φ32mm变φ12mm6过渡刀套φ32mm变φ16mm7过渡刀套φ32mm变φ25mm8扁锉8”9纯铜棒10纯铜垫片2mm厚11呆扳手8mm第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页12内六方扳手6mm13内六方扳手4mm14卡盘扳手15套管16斜铁17记号笔18磨石19刷子20铁勾21防护眼镜22白布23大头针24黄油表1-3第二章零件图样一、图样及技术要求1.图样及技术要求（见图2-1）。第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页图2-12.轴测图（见图2-2）。第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页图2-2第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页图2-2二、图样分析该工件的横断面看起来是正八边形，而对加工来说，实质是正方形，应为4个去掉的角是不用加工的。这个正方形有一对面已经预磨削，这...
