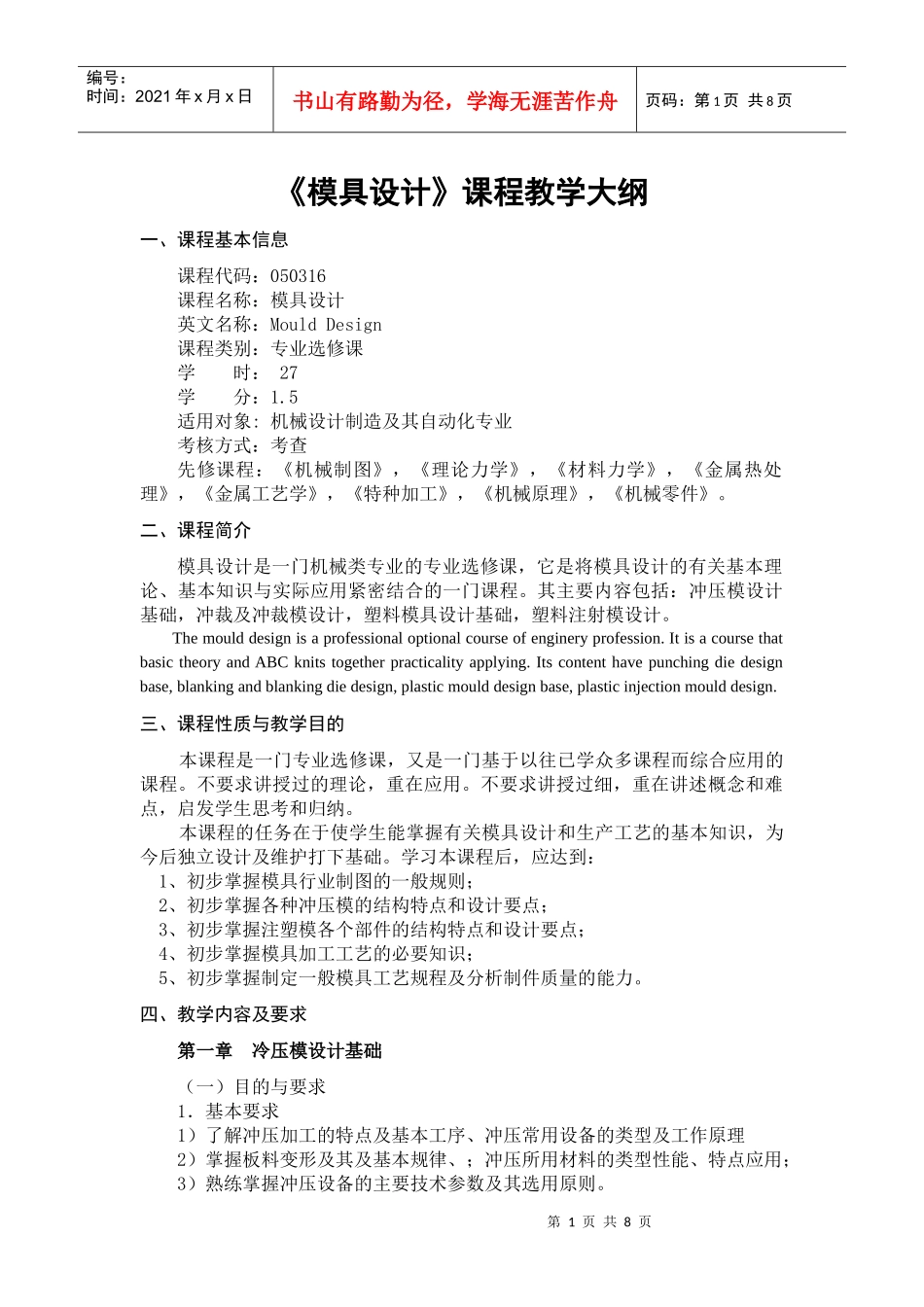

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《模具设计》课程教学大纲一、课程基本信息课程代码：050316课程名称：模具设计英文名称：MouldDesign课程类别：专业选修课学时：27学分：1.5适用对象:机械设计制造及其自动化专业考核方式：考查先修课程：《机械制图》，《理论力学》，《材料力学》，《金属热处理》，《金属工艺学》，《特种加工》，《机械原理》，《机械零件》。二、课程简介模具设计是一门机械类专业的专业选修课，它是将模具设计的有关基本理论、基本知识与实际应用紧密结合的一门课程。其主要内容包括：冲压模设计基础，冲裁及冲裁模设计，塑料模具设计基础，塑料注射模设计。Themoulddesignisaprofessionaloptionalcourseofengineryprofession.ItisacoursethatbasictheoryandABCknitstogetherpracticalityapplying.Itscontenthavepunchingdiedesignbase,blankingandblankingdiedesign,plasticmoulddesignbase,plasticinjectionmoulddesign.三、课程性质与教学目的本课程是一门专业选修课，又是一门基于以往已学众多课程而综合应用的课程。不要求讲授过的理论，重在应用。不要求讲授过细，重在讲述概念和难点，启发学生思考和归纳。本课程的任务在于使学生能掌握有关模具设计和生产工艺的基本知识，为今后独立设计及维护打下基础。学习本课程后，应达到：1、初步掌握模具行业制图的一般规则；2、初步掌握各种冲压模的结构特点和设计要点；3、初步掌握注塑模各个部件的结构特点和设计要点；4、初步掌握模具加工工艺的必要知识；5、初步掌握制定一般模具工艺规程及分析制件质量的能力。四、教学内容及要求第一章冷压模设计基础（一）目的与要求1．基本要求1）了解冲压加工的特点及基本工序、冲压常用设备的类型及工作原理2）掌握板料变形及其及基本规律、；冲压所用材料的类型性能、特点应用；3）熟练掌握冲压设备的主要技术参数及其选用原则。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2．重点:板料变形及其基本规律、压力机的选用原则；3.难点：压力机的选用。（二）教学内容第一节冲压加工特点及基本规律1．主要内容：冲压加工的特点；冲压加工基本工序。2．基本概念和知识点：冲压是利用压力机通过模具对板料加压，使其产生塑性变形或者分离，从而获得一定形状，尺寸和性能的零件。它与其它加工方法相比较其特点：A、零件精度较高，尺寸稳定，具有良好的互换性；B、无屑加工，材料利用率高；C、生产率高，可实现自动化；D、壁薄刚性好，形状复杂的零件；E、操作简单；F、模具设计周期长，费用高；G、大批大量生产。冲压加工概括起来可以分为分离工序和成形工序。3．问题与应用（能力要求）：冲压加工的工序。第二节板料塑性变形及其基本规律1．主要内容：应力——应变曲线；塑性变形体积不变定律；塑性变形最小阻力定律；应力状态对金属塑性变形的影响；屈服条件；应力—应变关系。2．基本概念和知识点：塑性变形体积不变定律；塑性变形最小阻力定理：变形物体内各个质点将沿阻力最小方和流动；应力状态对金属塑性变形的影响：压应力个数多压应力值越大塑性越好，拉应力个数多压应力值越大塑性越差；屈服条件：第三强度理论（剪应力最大），第四强度理论（形状改变比能理论）；应力——应变关系：增量理论（瞬时），全量理论（小弹性变形）3．问题与应用（能力要求）：第三节冲压所用材料1．主要内容：对冲压所用材料的要求；材料的种类和规格。2．基本概念和知识点：所用材料的要求：1）具有良好的塑性；2）应具有光洁平整且无缺陷损伤的表面状态：3）材料原子度公差应符合国家标准。材料种类有黑色金属、有色金属板料、非金属材料；材料有板、带、条、块等规格3．问题与应用（能力要求）：冲压材料的选用。第四节冲压常用的设备1．主要内容：偏心冲床；曲轴冲床；曲柄压力机的主要技术参数；曲柄压力机的选用原则。2．基本概念和知识点：常用冲压设备的种类；曲柄压力机、摇杆压力机等；冲压设备的工作原理；压力机的主要技术参数：公称压力是指曲柄旋转到下死点某...
