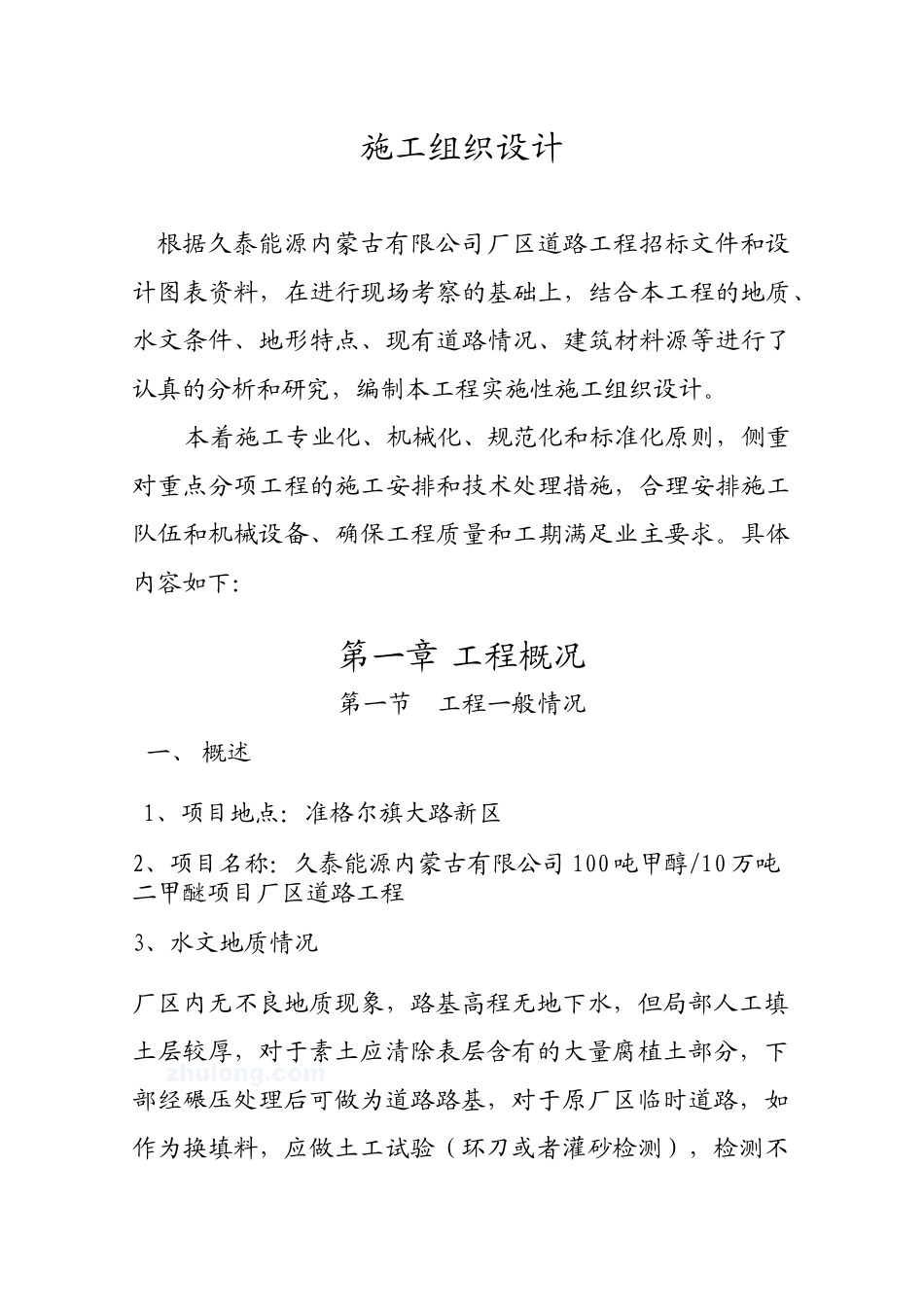

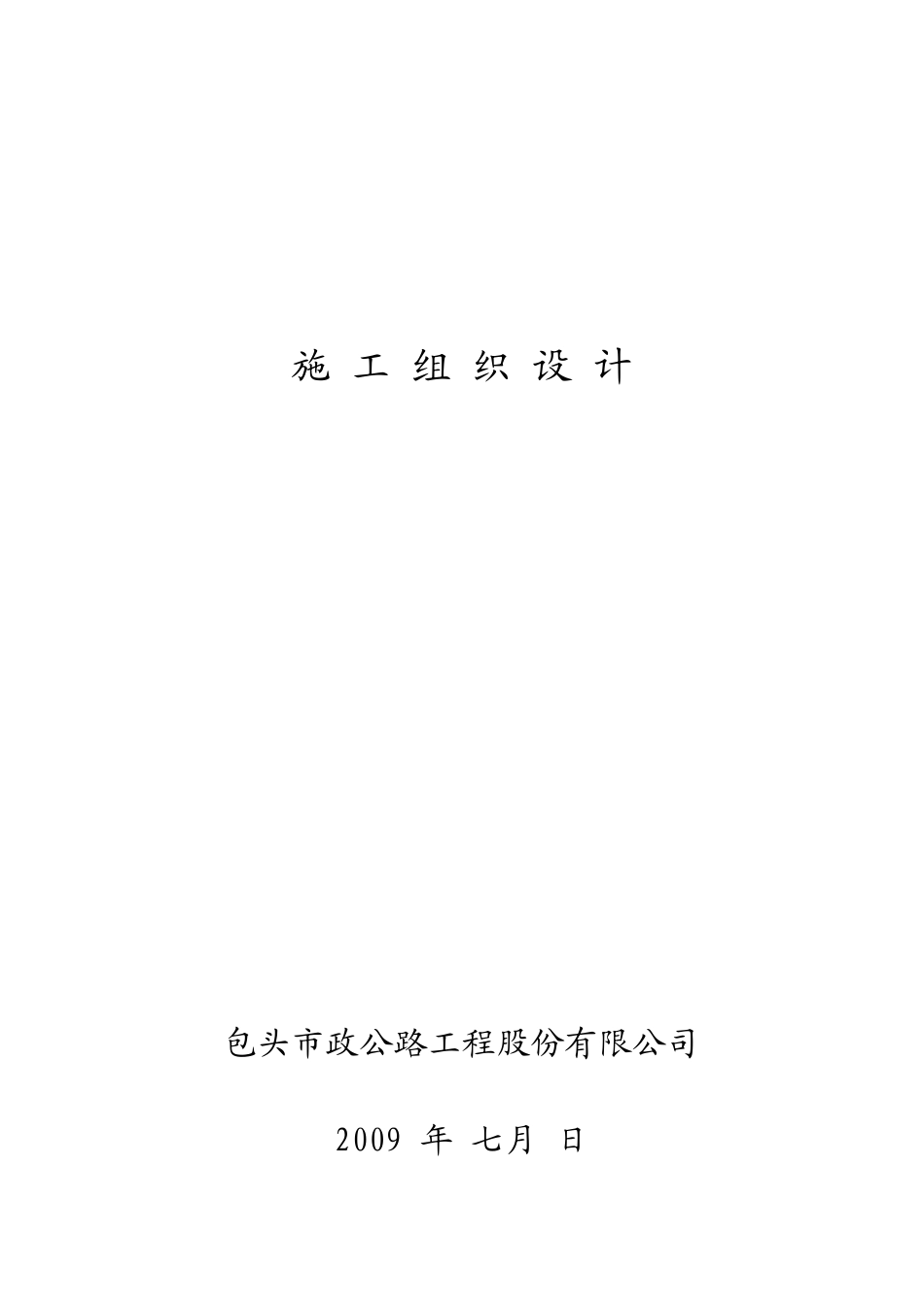

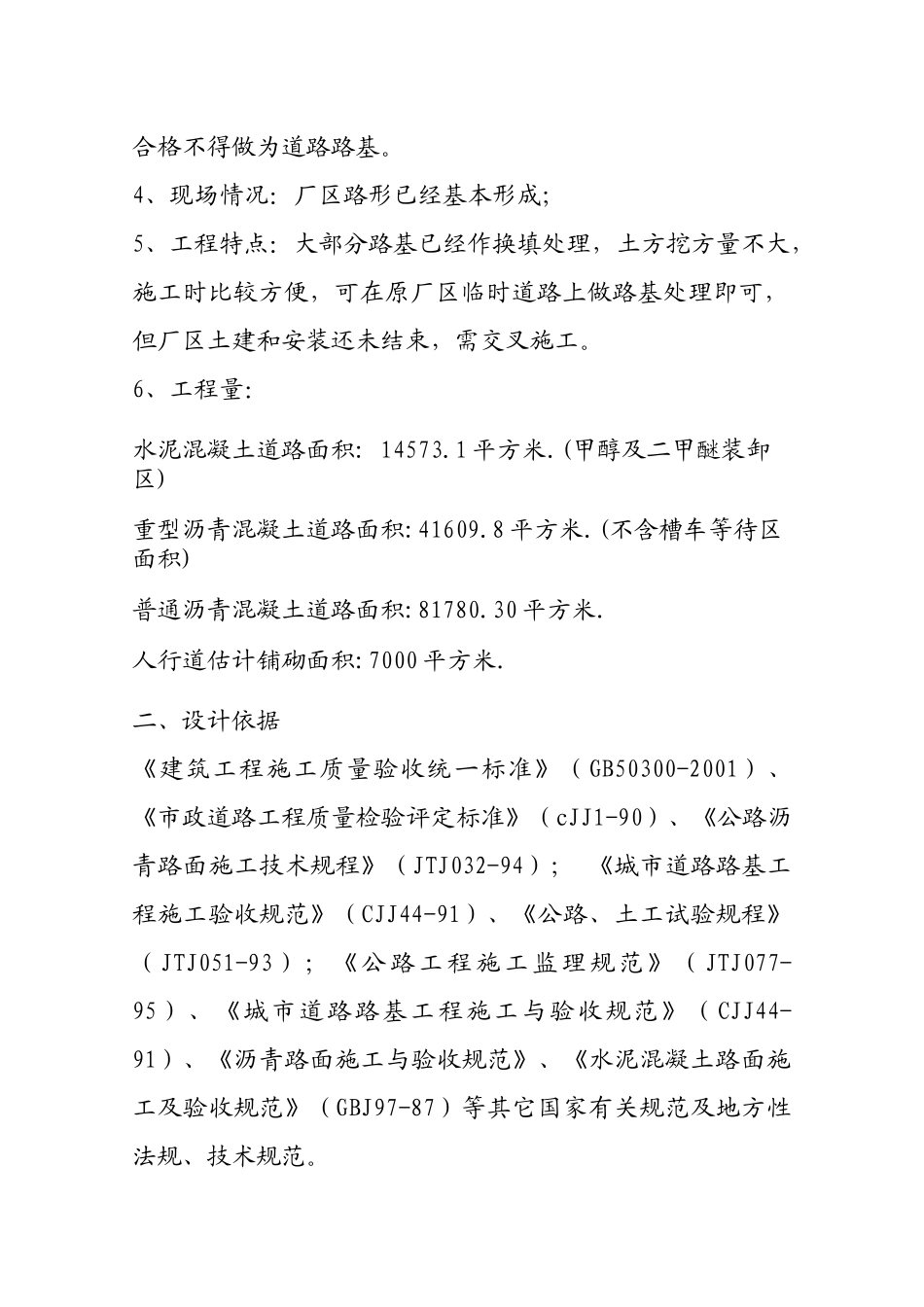

施工组织设计包头市政公路工程股份有限公司2009年七月日施工组织设计根据久泰能源内蒙古有限公司厂区道路工程招标文件和设计图表资料，在进行现场考察的基础上，结合本工程的地质、水文条件、地形特点、现有道路情况、建筑材料源等进行了认真的分析和研究，编制本工程实施性施工组织设计。本着施工专业化、机械化、规范化和标准化原则，侧重对重点分项工程的施工安排和技术处理措施，合理安排施工队伍和机械设备、确保工程质量和工期满足业主要求。具体内容如下：第一章工程概况第一节工程一般情况一、概述1、项目地点：准格尔旗大路新区2、项目名称：久泰能源内蒙古有限公司100吨甲醇/10万吨二甲醚项目厂区道路工程3、水文地质情况厂区内无不良地质现象，路基高程无地下水，但局部人工填土层较厚，对于素土应清除表层含有的大量腐植土部分，下部经碾压处理后可做为道路路基，对于原厂区临时道路，如作为换填料，应做土工试验（环刀或者灌砂检测），检测不合格不得做为道路路基。4、现场情况：厂区路形已经基本形成；5、工程特点：大部分路基已经作换填处理，土方挖方量不大，施工时比较方便，可在原厂区临时道路上做路基处理即可，但厂区土建和安装还未结束，需交叉施工。6、工程量：水泥混凝土道路面积:14573.1平方米.(甲醇及二甲醚装卸区)重型沥青混凝土道路面积:41609.8平方米.(不含槽车等待区面积)普通沥青混凝土道路面积:81780.30平方米.人行道估计铺砌面积:7000平方米.二、设计依据《建筑工程施工质量验收统一标准》（GB50300-2001）、《市政道路工程质量检验评定标准》（cJJ1-90）、《公路沥青路面施工技术规程》（JTJ032-94）；《城市道路路基工程施工验收规范》（CJJ44-91）、《公路、土工试验规程》（JTJ051-93）；《公路工程施工监理规范》（JTJ077-95）、《城市道路路基工程施工与验收规范》（CJJ44-91）、《沥青路面施工与验收规范》、《水泥混凝土路面施工及验收规范》（GBJ97-87）等其它国家有关规范及地方性法规、技术规范。三、主要技术条件1、纵断面形式：道路纵断面设计，主要依据现况地势及相交道路高程控制。道路最小纵坡为0.123%。2、横断面形式：6米以上（含6米）道路采用双幅横断面型式，6米以下（不含6米）采用单幅路横断面型式。3、道路结构a、沥青道路：沥青混凝土道路，结构厚为51㎝，路基用天然砂砾35cm做换填处理，水泥、石灰稳定级配砂砾碎石碾压压实度为97%，天然砂砾碾压压实度为95%，结构层为：中粒式沥青商品混凝土AC-20(1)面层4㎝厚粒式沥青商品混凝土AC-30(1)面层7㎝厚水泥、石灰稳定级配砂砾碎石（5：5：45：45）20㎜厚水泥、石灰稳定级配砂砾碎石（2：5：45：43）20㎜厚b、混凝土道路:结构层厚为65㎝，路基用天然砂砾35cm做换填处理，道路结构层为：C30现浇混凝土面层25㎝厚水泥、石灰稳定级配砂砾碎石（5：5：45：45）20㎜厚水泥、石灰稳定级配砂砾碎石（2：5：45：43）20㎜厚c、人行道路：结构层厚为14㎝，路基用天然砂砾15cm做换填处理，碾压压实度为93%，结构层为：高压混凝土连锁砌块6㎝厚C15混凝土垫层8㎝厚d、6米以上（含6米）道路路拱曲线均为折线型，横坡为2%两面坡，6米以下（不含6米）单线型。4、压实度要求：所有路基均需做土工试验，天然砂砾换填、结构基层均需做灌砂试验。压实度见下表：指标结构层压实度（%）天然砂砾≥96水泥、石灰稳定≥97中粒式沥青混凝土≥97粗粒式沥青混凝土≥97路基≥955、胀缝（又称真缝）混凝土路面每50米设胀缝一道，在交叉路口均设置胀缝，采用杉木板厚2㎝填缝，高同混凝土结构层，滑动传力杆用Ф22HPB235，长为400，横向间距300，钢筋上套管采用硬聚氯乙烯管直径为25在相邻板中交错布置；6、缩缝（又称假缝）混凝土路面每6米设缩缝一道，缝深为4mm，锯缝用热沥青砂填实。7、伸缩缝水泥混凝土路面纵向浇筑时，路面宽大于9米时每三米设置伸缩缝一道，小于9米时伸缩缝居中设置一道，拉杆采用螺纹钢直径为Ф14，长度为700，纵向间距为900，伸缩缝上部锯成假缝，用热沥青砂填实。8、水泥混凝土接缝采用杉木板厚2㎝填缝，高同混凝土结构层，滑动传力杆用Ф22HPB235，长为400，横向间距300，钢筋上套...
