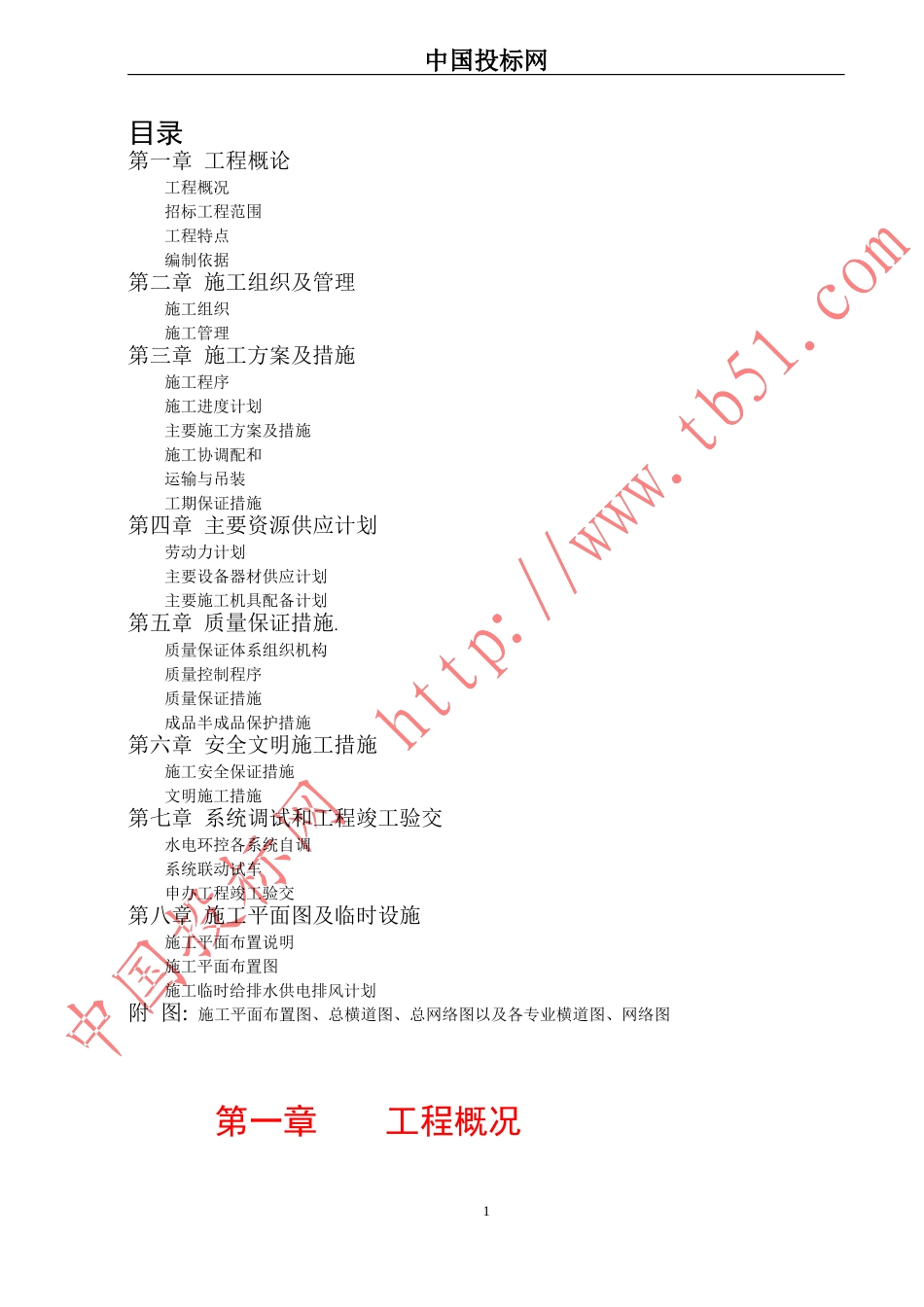

中国投标网目录第一章工程概论工程概况招标工程范围工程特点编制依据第二章施工组织及管理施工组织施工管理第三章施工方案及措施施工程序施工进度计划主要施工方案及措施施工协调配和运输与吊装工期保证措施第四章主要资源供应计划劳动力计划主要设备器材供应计划主要施工机具配备计划第五章质量保证措施.质量保证体系组织机构质量控制程序质量保证措施成品半成品保护措施第六章安全文明施工措施施工安全保证措施文明施工措施第七章系统调试和工程竣工验交水电环控各系统自调系统联动试车申办工程竣工验交第八章施工平面图及临时设施施工平面布置说明施工平面布置图施工临时给排水供电排风计划附图:施工平面布置图、总横道图、总网络图以及各专业横道图、网络图第一章工程概况1中国投标网工程概况广东地铁一号线是贯通广州市东西两厢的地下客运交通大动脉，正线为双线，分为上、下行，广钢站为起点站，广州东站为终点站，广钢站至东站为上行，全线共设个站。一号线全长18.477Km，设计近期每小时开对车，客运能力为人次；远期每小时开对车，客运能力为人次，主要设备从国外引进。广州地铁一号线体现了八十年代末世界地铁的先进水平，是一条高水平、高效率、高效益、低造价的地下铁道系统。广州东站是一号线的末端站，位于广深准高速铁路东站广场地下室内，西端与折返线相连。广州东站中心里程为,西端为,东端为，站台有效长度为322.391m。东站为地下二层岛式站台，站台宽度为15.10m，结构为双柱三跨钢筋砼结构，上层是站厅层，下层是站台层。站厅结构层高为5.98m，站台结构高为4.68m，装修后净空为3.18m。站厅层中部为集散厅，东、西两端布置为设备和管理用房，设备用房主要用于安装环控设备。站台层中部为公共区，供旅客上下列车，东、西端也是设备和管理用房，设备用房主要用于安装电气设备和给排水设备。地面至站厅层设有四座人行通道，站厅层集散厅至站台层公共区设四组八台自动扶梯和二座人行楼梯，供乘客上下站台厅和集散厅，在发生火灾等紧急情况时，作为安全疏散通道用。招标工程范围广州东站机电安装和建筑装修工程的主要项目有：1.2.1施工前期临时设施和准备工作1.2.2与未包括的牵引供电、接触网、电力网、电力监控、通信信号、防灾报警、设备控制系统、自动扶梯、电梯等工程的安装配合，预留孔洞及预埋套管工作。1.2.3建筑装修工程东、西端设备管理区，车站公共区及车站附属的风亭、风道、出入口。1.2.4低压配电与照明工程().动力配线：端环控室动力配电；端环控室动力配电；集水泵、废水泵配电；电缆桥架及电力电缆敷设；体育中心至东站半个区间的低压配电和照明。().东站照明：、端设备房照明；公共区照明；附属设施照明。1.2.5给排水及消防工程（含折返段和体育中心至东站区间）().给水工程：从水表井（含水表井）至设计范围内的里程终端点止之间的生活和生产给水管道、水表、阀配件、成套卫生洁具的安装。().排水工程：以排入的市政排水检查井为界的管道、污水泵房、雨废水泵房、各种阀配件的安装。().消火栓系统：从市政给水网点引入本站设计的环状消火栓管道、消防设备、各种阀配件的安装。1.2.6环控工程().站厅层、端大系统的安装。().站台层、端大系统的安装。().站厅层、端小系统的安装。2中国投标网().站台层、端小系统的安装。().空调水系统：制冷机组及其水管安装。().隧道通风系统：、端隧道通风（排风）设备及风管安装。具体施工安装项目详见招标工程量清单和施工设计图。工程特点充分认识地铁东站所处环境和工程特点，制定出相应的施工对策和措施，实现高质量、高效益、低成本、安全文明施工，按合同工期完成任务是非常必要的。东站工程的主要特点有：1.3.1东站的招投标工作以及今后中标单位的施工管理，均参照国际工程管理的做法，这就要求投标施工单位放弃以往的习惯做法，熟悉并适应国际工程管理程序和做法，施工单位要严格遵循招标文件、合同条款的规定，尊重驻地监理工程师的业主所赋予的职责。按国际工程管理模式组织施工，并与直接或间接参与管理的单位及督促指导的单位密切配合，按施工合同规定完成施工任务。1.3.2工程标准体现现代化，施工质量要...
