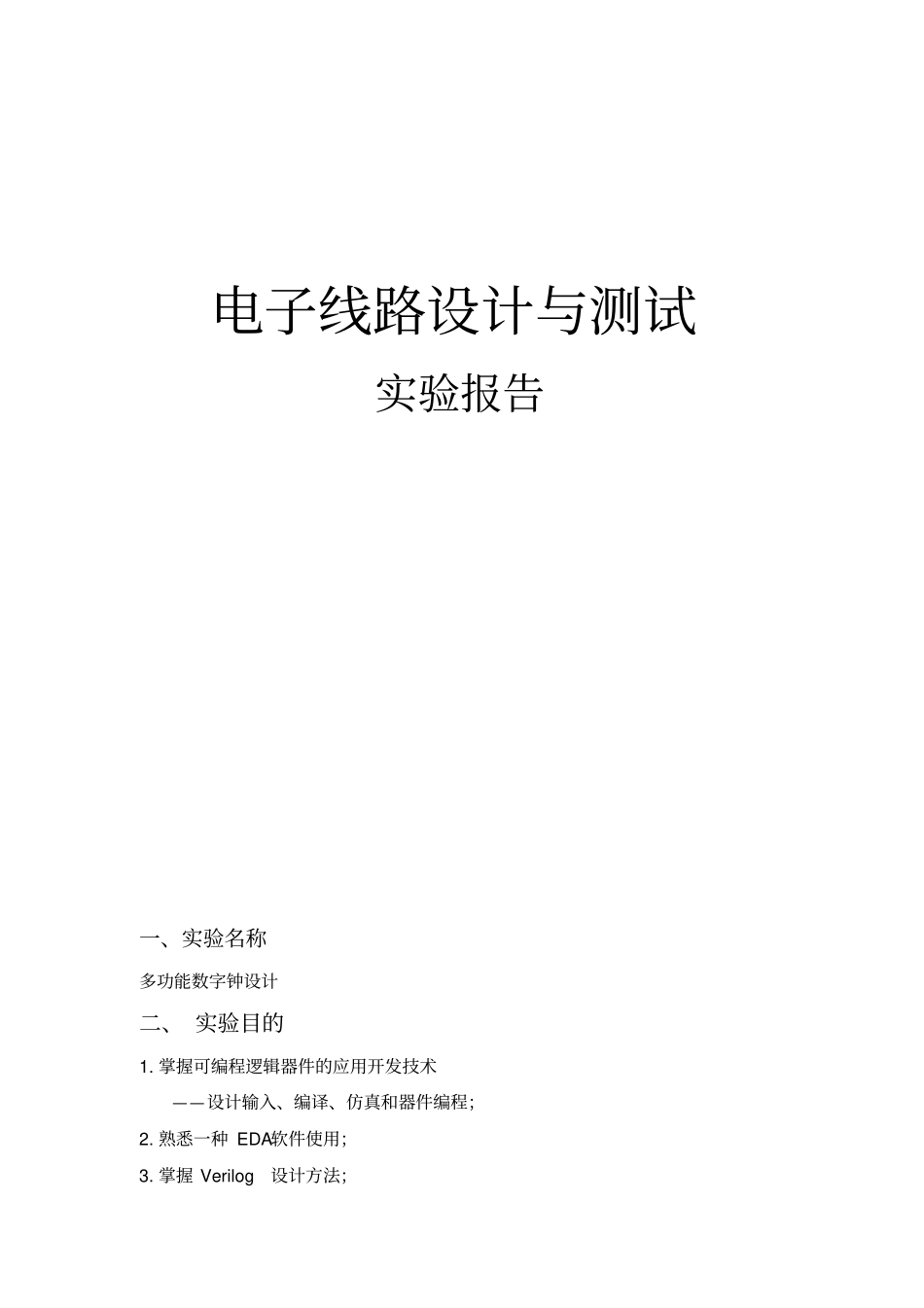

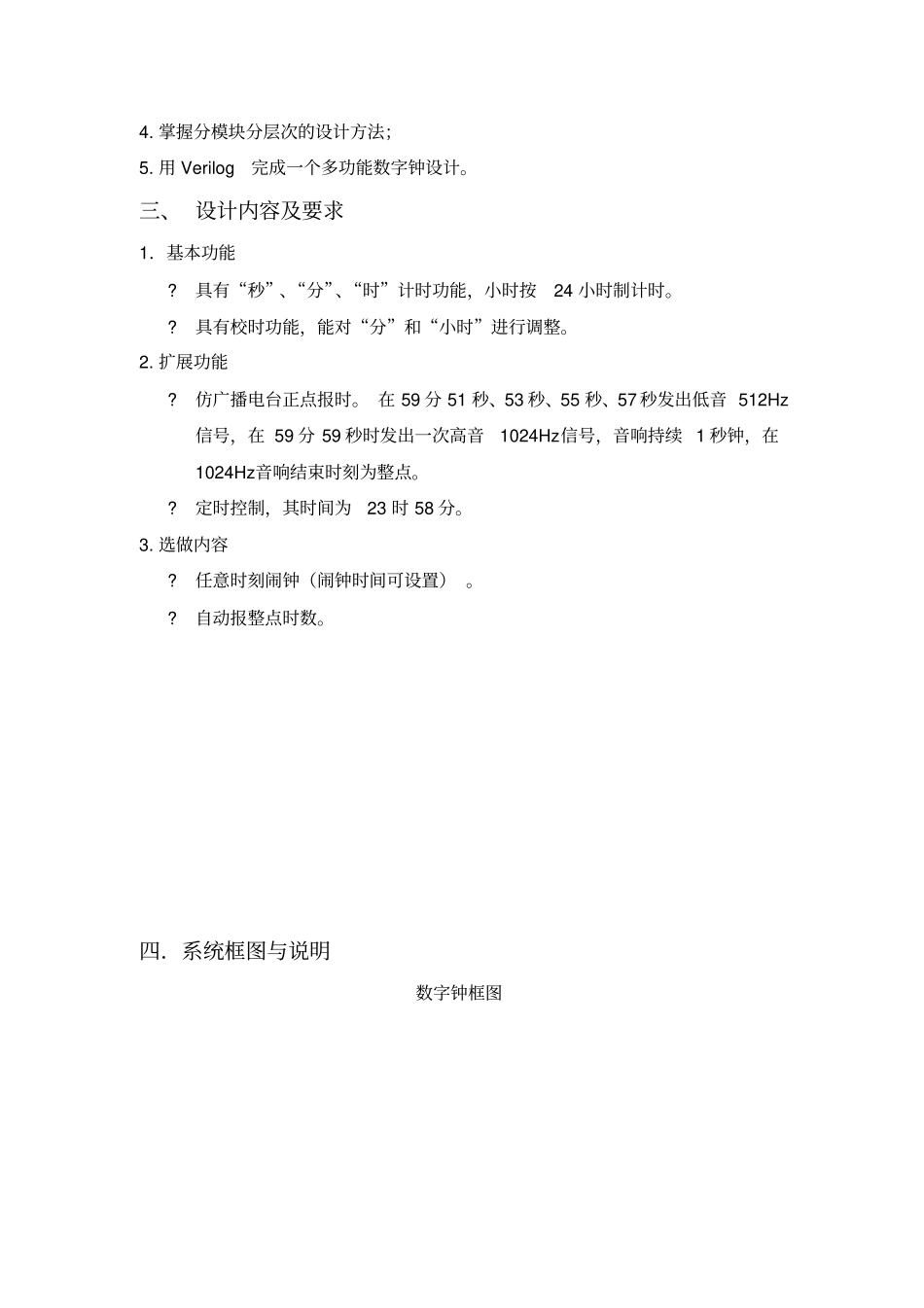

电子线路设计与测试实验报告一、实验名称多功能数字钟设计二、实验目的1.掌握可编程逻辑器件的应用开发技术——设计输入、编译、仿真和器件编程；2.熟悉一种EDA软件使用；3.掌握Verilog设计方法；4.掌握分模块分层次的设计方法；5.用Verilog完成一个多功能数字钟设计。三、设计内容及要求1．基本功能?具有“秒”、“分”、“时”计时功能，小时按24小时制计时。?具有校时功能，能对“分”和“小时”进行调整。2.扩展功能?仿广播电台正点报时。在59分51秒、53秒、55秒、57秒发出低音512Hz信号，在59分59秒时发出一次高音1024Hz信号，音响持续1秒钟，在1024Hz音响结束时刻为整点。?定时控制，其时间为23时58分。3.选做内容?任意时刻闹钟（闹钟时间可设置）。?自动报整点时数。四．系统框图与说明数字钟框图1.数字钟电路系统由主体电路和扩展电路两大部分所组成。2.秒计数器计满60后向分计数器进位，分计数器计满60后向小时计数器进位，小时计数器按照“24进制”规律计数。3.计数器的输出经译码器送显示器。五．设计步骤1.列写多功能数字钟设计--层次结构图多功能数字钟顶层模块（clock_main.v）小时计数器（counter24.v）分钟计数器（counter60.v）秒钟计数器（counter60.v）6进制计数器（counter6.v）10进制计数器（counter10.v）6进制计数器（counter6.v）10进制计数器（counter10.v）分频模块（fre_divider.v）固定时刻闹钟设定校时模块任意时刻闹钟（setclock.v）整点报时模块（baoshi.v）2.拟定数字钟的组成框图，在Max+PlusII软件中，使用Verilog语言输入，采用分层次分模块的方法设计电路；3.设计各单元电路并进行仿真；4.对数字钟的整体逻辑电路图，选择器件，分配引脚，进行逻辑综合；5.下载到CycloneIIFPGA实验平台上，实际测试数字钟的逻辑功能。六．Verilog代码//24进制时钟,具有计时、校时、仿广播电台正点报时、固定时刻定时，任意时刻闹钟等功能moduleclock_main(LED_Hour,LED_Minute,LED_Second,Alarm,CP_1KHz,Jsh_Min_key,Jsh_Hour_key,Set_Hour_key,Set_Min_key,Show,Ctrl_Bell);inputCP_1KHz;//定义输入时钟inputJsh_Min_key,Jsh_Hour_key;//定义校时按键inputSet_Hour_key,Set_Min_key;//定义闹钟定时按键inputShow;//定义显示模式按键inputCtrl_Bell;//定义闹钟铃声控制output[7:0]LED_Hour,LED_Minute,LED_Second;//定义输出变量wire[7:0]LED_Hour,LED_Minute,LED_Second;//定义输出变量类型wire[7:0]Hour,Minute,Second;wire[7:0]Set_Hour_Out,Set_Min_Out;wireOut_1Hz,Out_500Hz;//定义分频模块输出变量类型regAlarm_Ring,Alarm_Clock_1KHz;//定义仿广播电台报时和固定时刻定时铃声outputAlarm;//蜂鸣器输入supply1Vdd;wireAlarm_Clock;//任意时刻闹钟闹铃wireMinL_EN,MinH_EN,Hour_EN;//定义中间变量类型//分频fre_dividerFD0(Out_1Hz,Out_500Hz,Vdd,Vdd,CP_1KHz);//正常计时counter10U1(.Q(Second[3:0]),.nCR(Vdd),.EN(Vdd),.CP(Out_1Hz));counter6U2(.Q(Second[7:4]),.nCR(Vdd),.EN(Second[3:0]==4'h9),.CP(Out_1Hz));assignMinL_EN=Jsh_Min_key?Vdd:(Second==8'h59);assignMinH_EN=(Jsh_Min_key&&(Minute[3:0]==4'h9))||(Minute[3:0]==4'h9)&&(Second==8'h59);counter10U3(.Q(Minute[3:0]),.nCR(Vdd),.EN(MinL_EN),.CP(Out_1Hz));counter6U4(.Q(Minute[7:4]),.nCR(Vdd),.EN(MinH_EN),.CP(Out_1Hz));assignHour_EN=Jsh_Hour_key?Vdd:((Minute==8'h59)&&(Second==8'h59));counter24U5(Hour[7:4],Hour[3:0],Vdd,Hour_EN,Out_1Hz);//仿广播电台正点报时baoshiBS1(Alarm_Ring,Minute,Second,Out_500Hz,CP_1KHz);//在59分51秒、53秒、55秒、57秒发出低音512Hz信号，在59分59秒时发出一次高音1024Hz信号，音响持续1秒钟，在1024Hz音响结束时刻为整点//固定时刻定时always@(HourorMinuteorSecond)//所定时刻为23时58分，蜂鸣器发出低音1KHz信号，持续5秒钟if(Hour==8'h23&Minute==8'h58)case(Second)8'h00,8'h01,8'h02,8'h03,8'h04:Alarm_Clock_1KHz=CP_1KHz;defaultAlarm_Clock_1KHz=1'b0;endcaseelseAlarm_Clock_1KHz=1'b0;//任意时刻闹钟setclockSC1(Alarm_Cl...
