大跨度梁高支撑模板技术方案(附图)VIP专享VIP免费

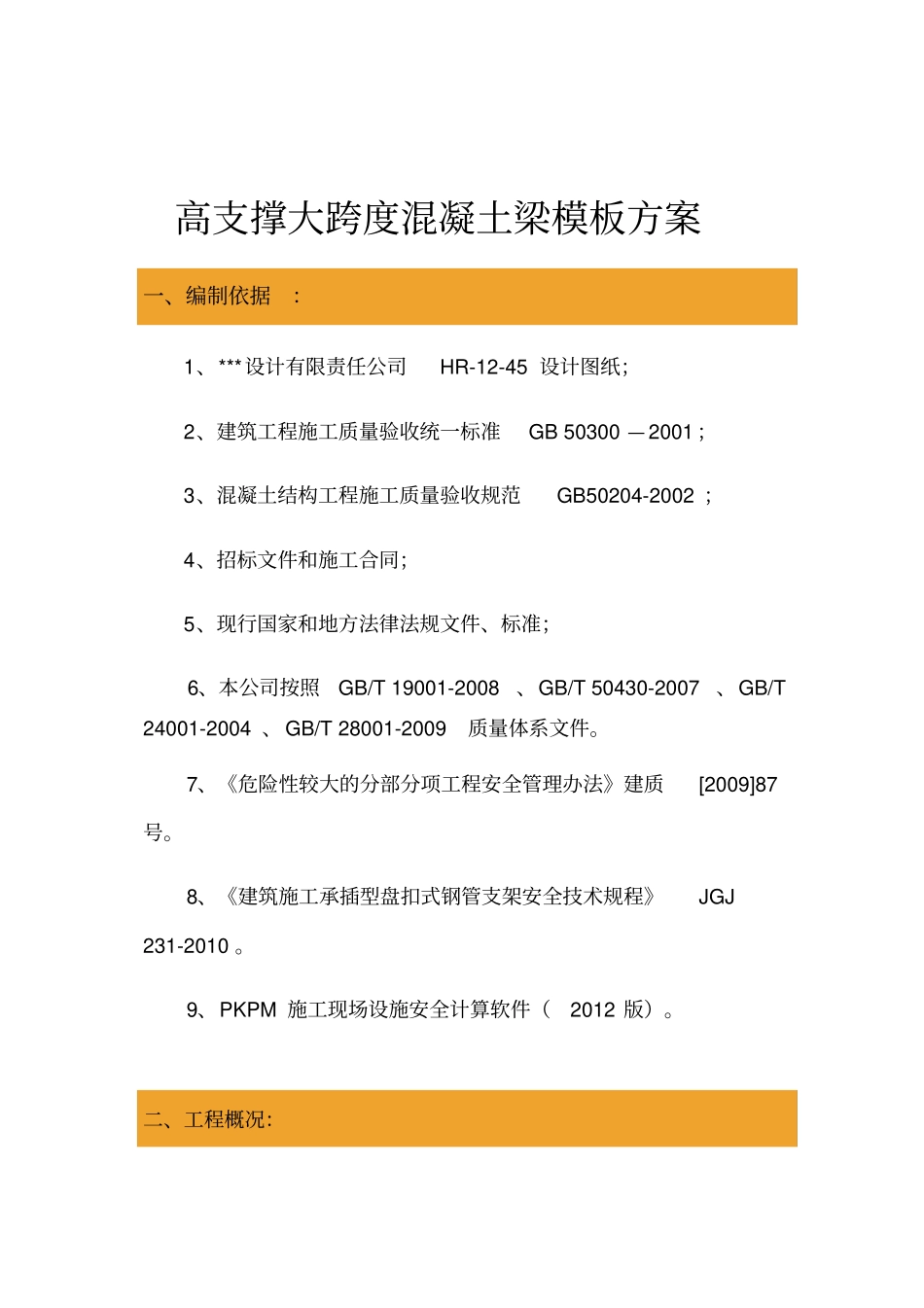

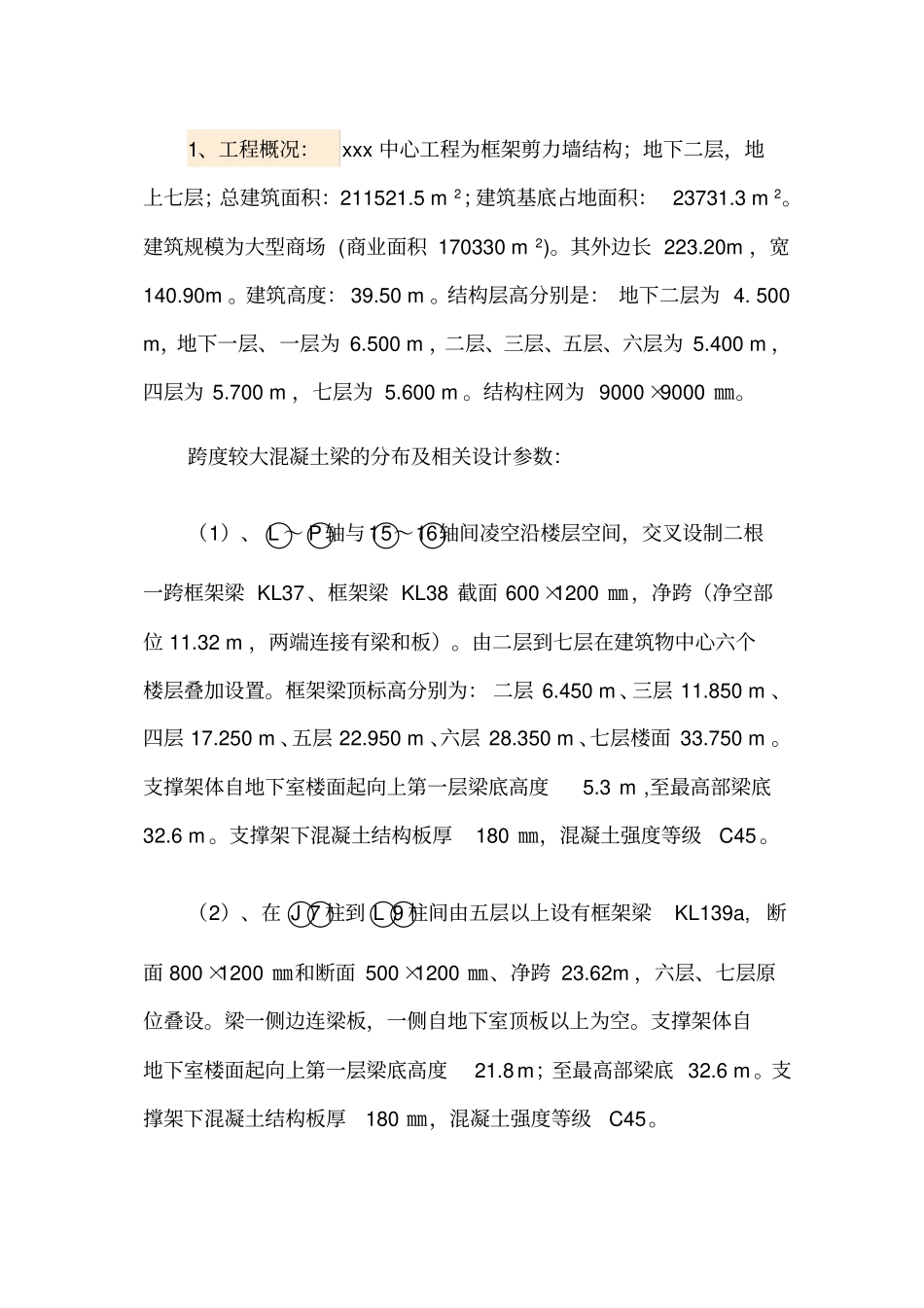

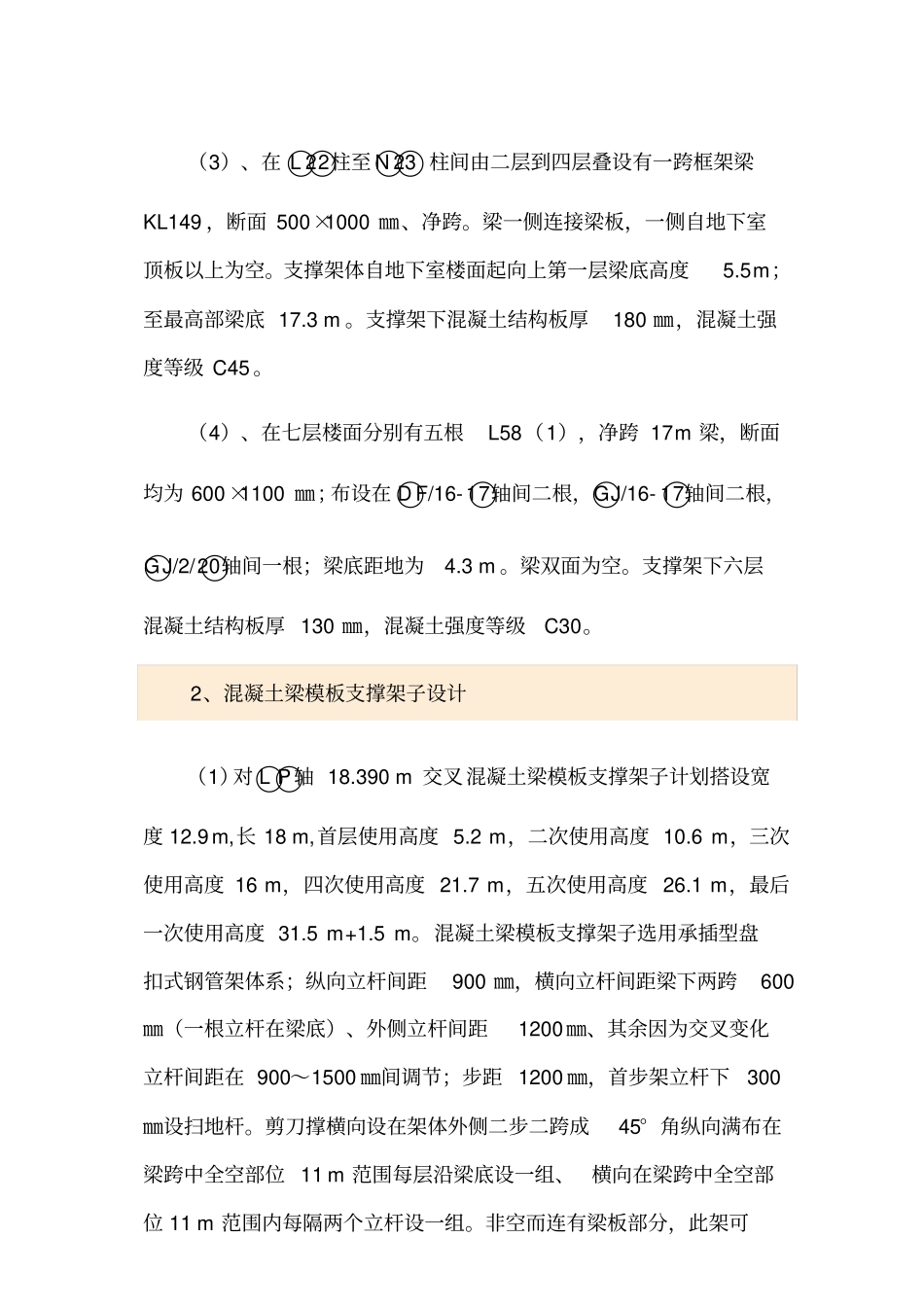

高支撑大跨度混凝土梁模板方案一、编制依据：1、***设计有限责任公司HR-12-45设计图纸；2、建筑工程施工质量验收统一标准GB50300—2001；3、混凝土结构工程施工质量验收规范GB50204-2002；4、招标文件和施工合同；5、现行国家和地方法律法规文件、标准；6、本公司按照GB/T19001-2008、GB/T50430-2007、GB/T24001-2004、GB/T28001-2009质量体系文件。7、《危险性较大的分部分项工程安全管理办法》建质[2009]87号。8、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010。9、PKPM施工现场设施安全计算软件（2012版）。二、工程概况：1、工程概况：xxx中心工程为框架剪力墙结构；地下二层，地上七层；总建筑面积：211521.5m2；建筑基底占地面积：23731.3m2。建筑规模为大型商场(商业面积170330m2)。其外边长223.20m，宽140.90m。建筑高度：39.50m。结构层高分别是：地下二层为4.500m，地下一层、一层为6.500m，二层、三层、五层、六层为5.400m，四层为5.700m，七层为5.600m。结构柱网为9000×9000㎜。跨度较大混凝土梁的分布及相关设计参数：（1）、○L～○P轴与○15～○16轴间凌空沿楼层空间，交叉设制二根一跨框架梁KL37、框架梁KL38截面600×1200㎜，净跨（净空部位11.32m，两端连接有梁和板）。由二层到七层在建筑物中心六个楼层叠加设置。框架梁顶标高分别为：二层6.450m、三层11.850m、四层17.250m、五层22.950m、六层28.350m、七层楼面33.750m。支撑架体自地下室楼面起向上第一层梁底高度5.3m,至最高部梁底32.6m。支撑架下混凝土结构板厚180㎜，混凝土强度等级C45。（2）、在○J○7柱到○L○9柱间由五层以上设有框架梁KL139a,断面800×1200㎜和断面500×1200㎜、净跨23.62m，六层、七层原位叠设。梁一侧边连梁板，一侧自地下室顶板以上为空。支撑架体自地下室楼面起向上第一层梁底高度21.8m；至最高部梁底32.6m。支撑架下混凝土结构板厚180㎜，混凝土强度等级C45。（3）、在○L○22柱至○N○23柱间由二层到四层叠设有一跨框架梁KL149，断面500×1000㎜、净跨。梁一侧连接梁板，一侧自地下室顶板以上为空。支撑架体自地下室楼面起向上第一层梁底高度5.5m；至最高部梁底17.3m。支撑架下混凝土结构板厚180㎜，混凝土强度等级C45。（4）、在七层楼面分别有五根L58（1），净跨17m梁，断面均为600×1100㎜；布设在○DF/16-○17轴间二根，○GJ/16-○17轴间二根，○GJ/2/○20轴间一根；梁底距地为4.3m。梁双面为空。支撑架下六层混凝土结构板厚130㎜，混凝土强度等级C30。2、混凝土梁模板支撑架子设计（1）对○L○P轴18.390m交叉混凝土梁模板支撑架子计划搭设宽度12.9m,长18m,首层使用高度5.2m，二次使用高度10.6m，三次使用高度16m，四次使用高度21.7m，五次使用高度26.1m，最后一次使用高度31.5m+1.5m。混凝土梁模板支撑架子选用承插型盘扣式钢管架体系；纵向立杆间距900㎜，横向立杆间距梁下两跨600㎜（一根立杆在梁底）、外侧立杆间距1200㎜、其余因为交叉变化立杆间距在900～1500㎜间调节；步距1200㎜，首步架立杆下300㎜设扫地杆。剪刀撑横向设在架体外侧二步二跨成45°角纵向满布在梁跨中全空部位11m范围每层沿梁底设一组、横向在梁跨中全空部位11m范围内每隔两个立杆设一组。非空而连有梁板部分，此架可与其架相接。且沿架高每隔3m，与下部支座柱抱柱拉结。模板、钢筋施工工作面在梁一侧通长铺三排脚手板。（2）上述○J○L轴23.62m长单面空混凝土梁模板支撑架子计划搭设宽度3.6m,长23.4m,首层使用高度21.7m，二次使用高度26.1m，最后一次使用高度31.5m+1.5m。混凝土梁模板支撑架子选用承插型盘扣式钢管架体系；纵向立杆间距900㎜，横向立杆间距梁下两跨600㎜（一根立杆在梁底）、外侧立杆间距1200㎜；步距1200㎜，首步架立杆下300㎜设扫地杆。剪刀撑横向设在架体外侧二步二跨成45°角纵向满布在梁跨中全空部位23.4m范围每层沿梁底设一组、横向在梁跨中全空部位11m范围内每隔两个立杆设一组。非空而连有梁板部分，此架可与其架相接。且沿架高每隔3m，与下部支座柱抱柱拉结。模板、钢筋施工工作面在梁一侧通长铺三排脚手板。（3）上述○L○N轴18.79m长单面空混凝土梁模板...
