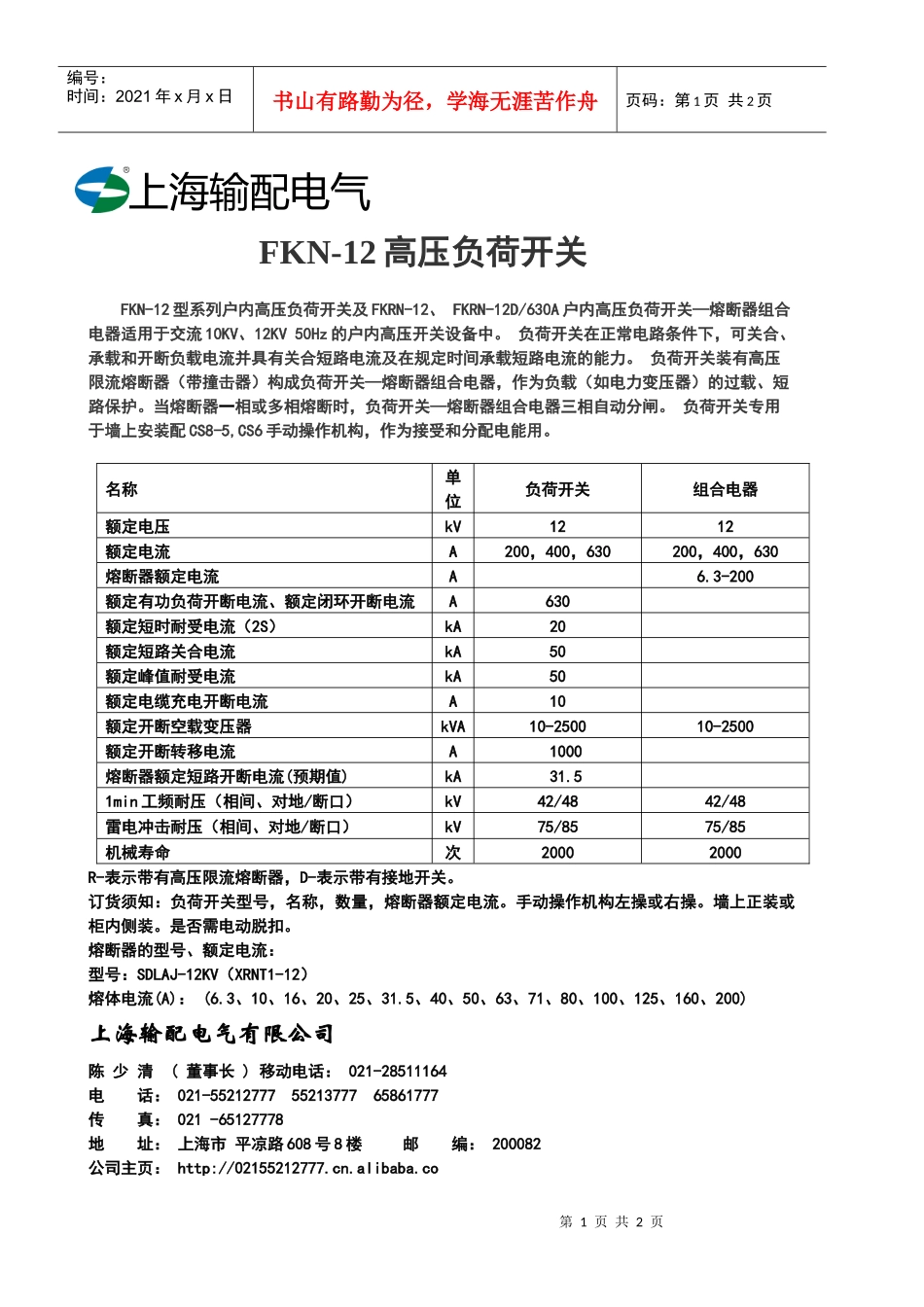

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页上海输配电气FKN-12高压负荷开关FKN-12型系列户内高压负荷开关及FKRN-12、FKRN-12D/630A户内高压负荷开关—熔断器组合电器适用于交流10KV、12KV50Hz的户内高压开关设备中。负荷开关在正常电路条件下，可关合、承载和开断负载电流并具有关合短路电流及在规定时间承载短路电流的能力。负荷开关装有高压限流熔断器（带撞击器）构成负荷开关—熔断器组合电器，作为负载（如电力变压器）的过载、短路保护。当熔断器一相或多相熔断时，负荷开关—熔断器组合电器三相自动分闸。负荷开关专用于墙上安装配CS8-5,CS6手动操作机构，作为接受和分配电能用。名称单位负荷开关组合电器额定电压kV1212额定电流A200，400，630200，400，630熔断器额定电流A6.3-200额定有功负荷开断电流、额定闭环开断电流A630额定短时耐受电流（2S）kA20额定短路关合电流kA50额定峰值耐受电流kA50额定电缆充电开断电流A10额定开断空载变压器kVA10-250010-2500额定开断转移电流A1000熔断器额定短路开断电流(预期值)kA31.51min工频耐压（相间、对地/断口）kV42/4842/48雷电冲击耐压（相间、对地/断口）kV75/8575/85机械寿命次20002000R-表示带有高压限流熔断器，D-表示带有接地开关。订货须知：负荷开关型号，名称，数量，熔断器额定电流。手动操作机构左操或右操。墙上正装或柜内侧装。是否需电动脱扣。熔断器的型号、额定电流：型号：SDLAJ-12KV（XRNT1-12）熔体电流(A)：(6.3、10、16、20、25、31.5、40、50、63、71、80、100、125、160、200)上海输配电气有限公司陈少清(董事长)移动电话：021-28511164电话：021-552127775521377765861777传真：021-65127778地址：上海市平凉路608号8楼邮编：200082公司主页：http://02155212777.cn.alibaba.co第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页上海输配电气FKN-12高压负荷开关FKRN-12(FKN-12R)户内高压负荷开关—熔断器组合电器变压器保护用高压限流熔断器（符合德国DIN标准）型号（KV/A)产品型号（KV/A)零售出厂价（元）外形尺寸（D*L)安装方式SDLAJ-12/2XRNT1-12/2300Ф51*192插入式SDLAJ-12/3XRNT1-12/3300Ф51*192插入式SDLAJ-12/6.3XRNT1-12/6.3300Ф51*292插入式SDLAJ-12/10XRNT1-12/10308Ф51*292插入式SDLAJ-12/16XRNT1-12/16315Ф51*292插入式SDLAJ-12/20XRNT1-12/20322Ф51*292插入式SDLAJ-12/25XRNT1-12/25330Ф51*292插入式SDLAJ-12/31.5XRNT1-12/31.5330Ф51*292插入式SDLAJ-12/40XRNT1-12/40358Ф51*292插入式SFLAJ-12/50XRNT1-12/50372Ф76*292插入式SFLAJ-12/63XRNT1-12/63372Ф76*293插入式SFLAJ-12/71XRNT1-12/71386Ф76*294插入式SFLAJ-12/75XRNT1-12/75389Ф76*295插入式SFLAJ-12/80XRNT1-12/80409Ф76*296插入式SFLAJ-12/100XRNT1-12/100416Ф76*297插入式SFLAJ-12/125XRNT1-12/125527Ф76*298插入式SKLDJ-12/160XRNT1-12/160976Ф88*292插入式SKLDJ-12/200XRNT1-12/2001068Ф88*292插入式
