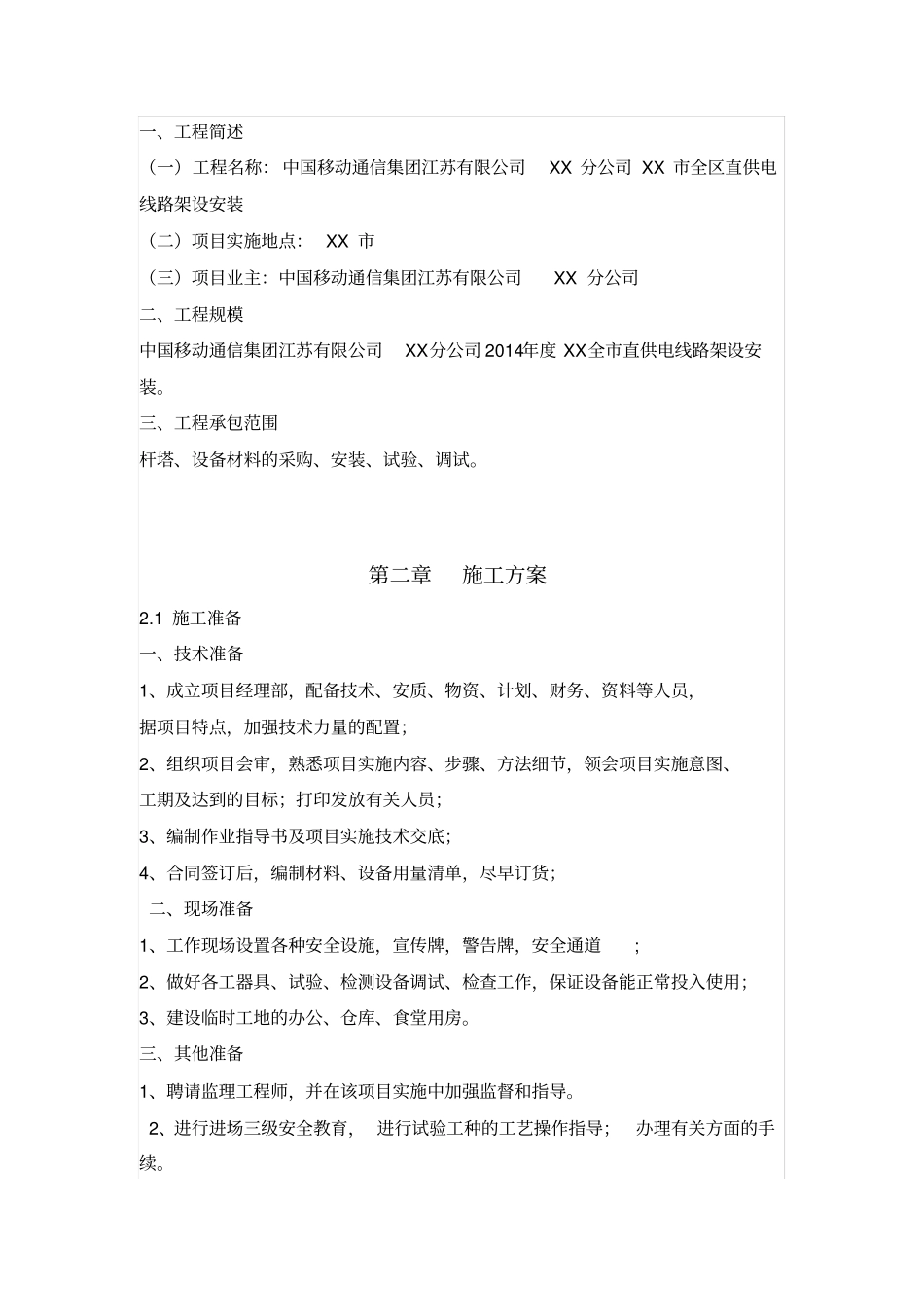

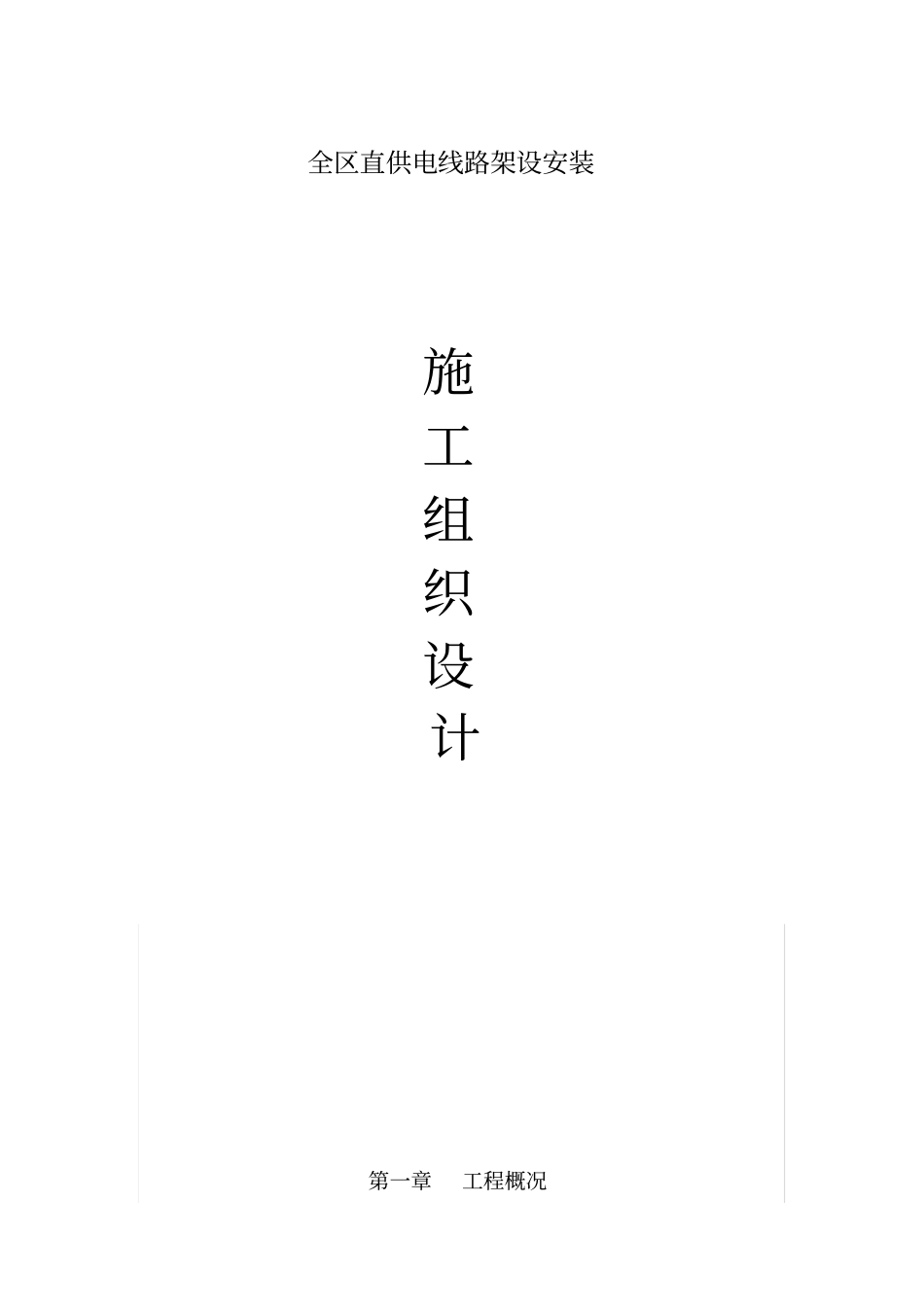

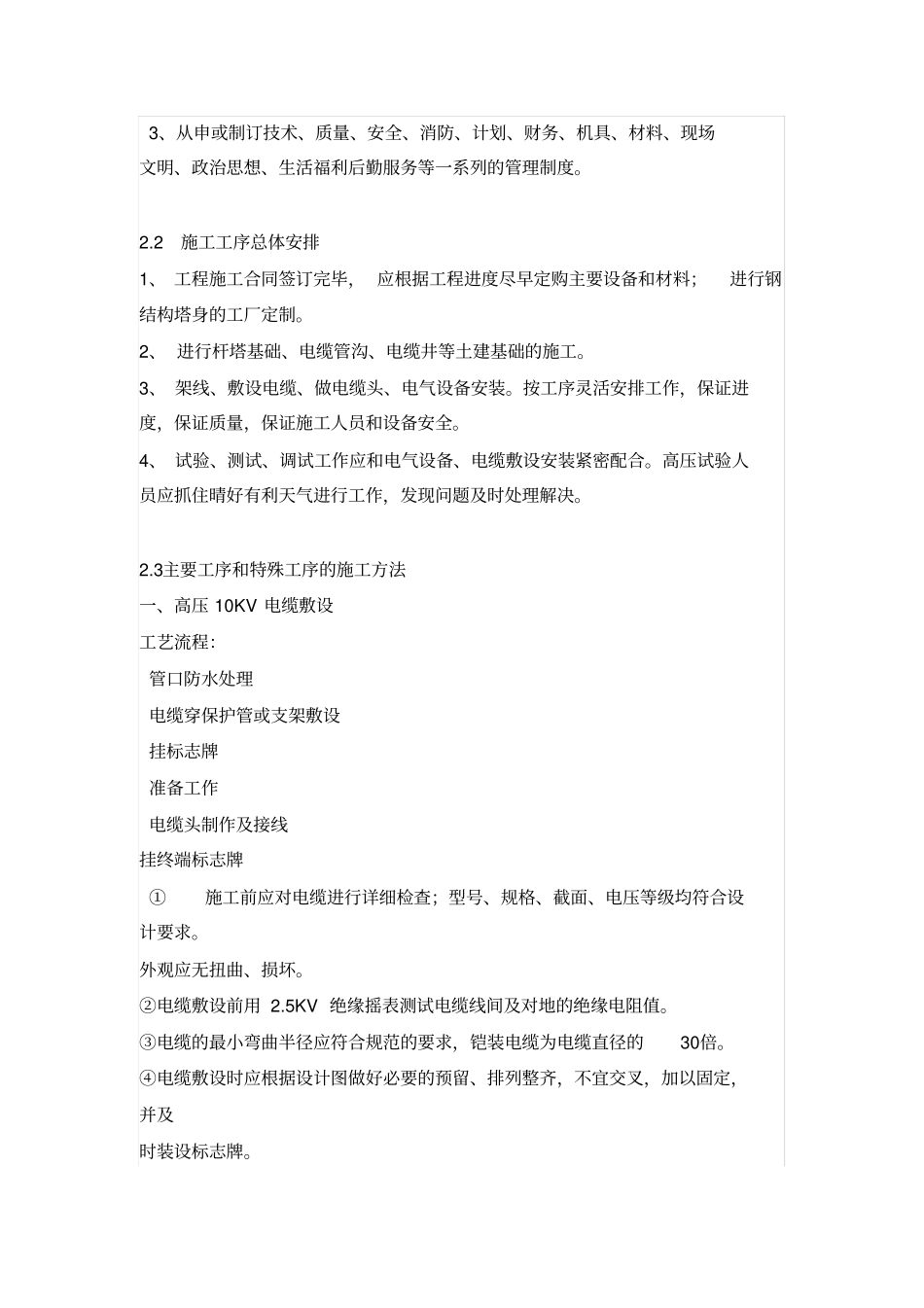

全区直供电线路架设安装施工组织设计第一章工程概况一、工程简述（一）工程名称：中国移动通信集团江苏有限公司XX分公司XX市全区直供电线路架设安装（二）项目实施地点：XX市（三）项目业主：中国移动通信集团江苏有限公司XX分公司二、工程规模中国移动通信集团江苏有限公司XX分公司2014年度XX全市直供电线路架设安装。三、工程承包范围杆塔、设备材料的采购、安装、试验、调试。第二章施工方案2.1施工准备一、技术准备1、成立项目经理部，配备技术、安质、物资、计划、财务、资料等人员，据项目特点，加强技术力量的配置；2、组织项目会审，熟悉项目实施内容、步骤、方法细节，领会项目实施意图、工期及达到的目标；打印发放有关人员；3、编制作业指导书及项目实施技术交底；4、合同签订后，编制材料、设备用量清单，尽早订货；二、现场准备1、工作现场设置各种安全设施，宣传牌，警告牌，安全通道;2、做好各工器具、试验、检测设备调试、检查工作，保证设备能正常投入使用；3、建设临时工地的办公、仓库、食堂用房。三、其他准备1、聘请监理工程师，并在该项目实施中加强监督和指导。2、进行进场三级安全教育，进行试验工种的工艺操作指导；办理有关方面的手续。3、从申或制订技术、质量、安全、消防、计划、财务、机具、材料、现场文明、政治思想、生活福利后勤服务等一系列的管理制度。2.2施工工序总体安排1、工程施工合同签订完毕，应根据工程进度尽早定购主要设备和材料；进行钢结构塔身的工厂定制。2、进行杆塔基础、电缆管沟、电缆井等土建基础的施工。3、架线、敷设电缆、做电缆头、电气设备安装。按工序灵活安排工作，保证进度，保证质量，保证施工人员和设备安全。4、试验、测试、调试工作应和电气设备、电缆敷设安装紧密配合。高压试验人员应抓住晴好有利天气进行工作，发现问题及时处理解决。2.3主要工序和特殊工序的施工方法一、高压10KV电缆敷设工艺流程：管口防水处理电缆穿保护管或支架敷设挂标志牌准备工作电缆头制作及接线挂终端标志牌①施工前应对电缆进行详细检查；型号、规格、截面、电压等级均符合设计要求。外观应无扭曲、损坏。②电缆敷设前用2.5KV绝缘摇表测试电缆线间及对地的绝缘电阻值。③电缆的最小弯曲半径应符合规范的要求，铠装电缆为电缆直径的30倍。④电缆敷设时应根据设计图做好必要的预留、排列整齐，不宜交叉，加以固定，并及时装设标志牌。⑤电缆进入电缆沟、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。⑥电缆终端和接头的制作应严格遵守制作工艺规程。三、10KV电缆终端头制作电缆与电气设备的连接，需经过一种特殊的装置——电缆终端头。电缆终端头制作是电缆安装工程中重要的一个环节，其基本操作步骤如下：1、剥外护套：为防止钢甲松散，应先在钢甲切断处内侧把外护层剥去一圈（外侧留下），做好卡子，用铜丝绑紧或用胶带包绕，最后剥外护套。2、锯钢甲：固定钢铠，顺钢铠包紧方向锯一环形深痕，（不能锯断第二层钢铠，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。3、剥内护绝缘层：注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。4、焊接屏蔽层接地线：把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。把接地线分成三股，在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。5、铜屏蔽层处理：在电缆芯线分叉处做好色相标记，测量好铜屏蔽层切断处位置，用焊锡焊牢，在切断处内侧用铜丝扎紧，用刀划一浅痕，慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。6、剥半导电层：在离铜带断口10mm处为半导电层断口，断口内侧包一圈胶带作标记。在预定的半导电层剥切处，用刀划一环痕，从环痕向未端划多条痕。然后将这些条形半导电层撕下。用刀划痕时不应损伤绝缘层，半导电层断口应整齐。主绝缘层表面应无刀痕和残留的半导电材料。7、清洁主绝缘层表面：用清洁纸清洁时从绝缘端向半导体层。8、安装分支手套：在内绝缘层和钢甲这段用填料包平，在手指口和外护层防潮处涂上密封胶，套上手套，电缆分支中间尽量少缩。9、...
