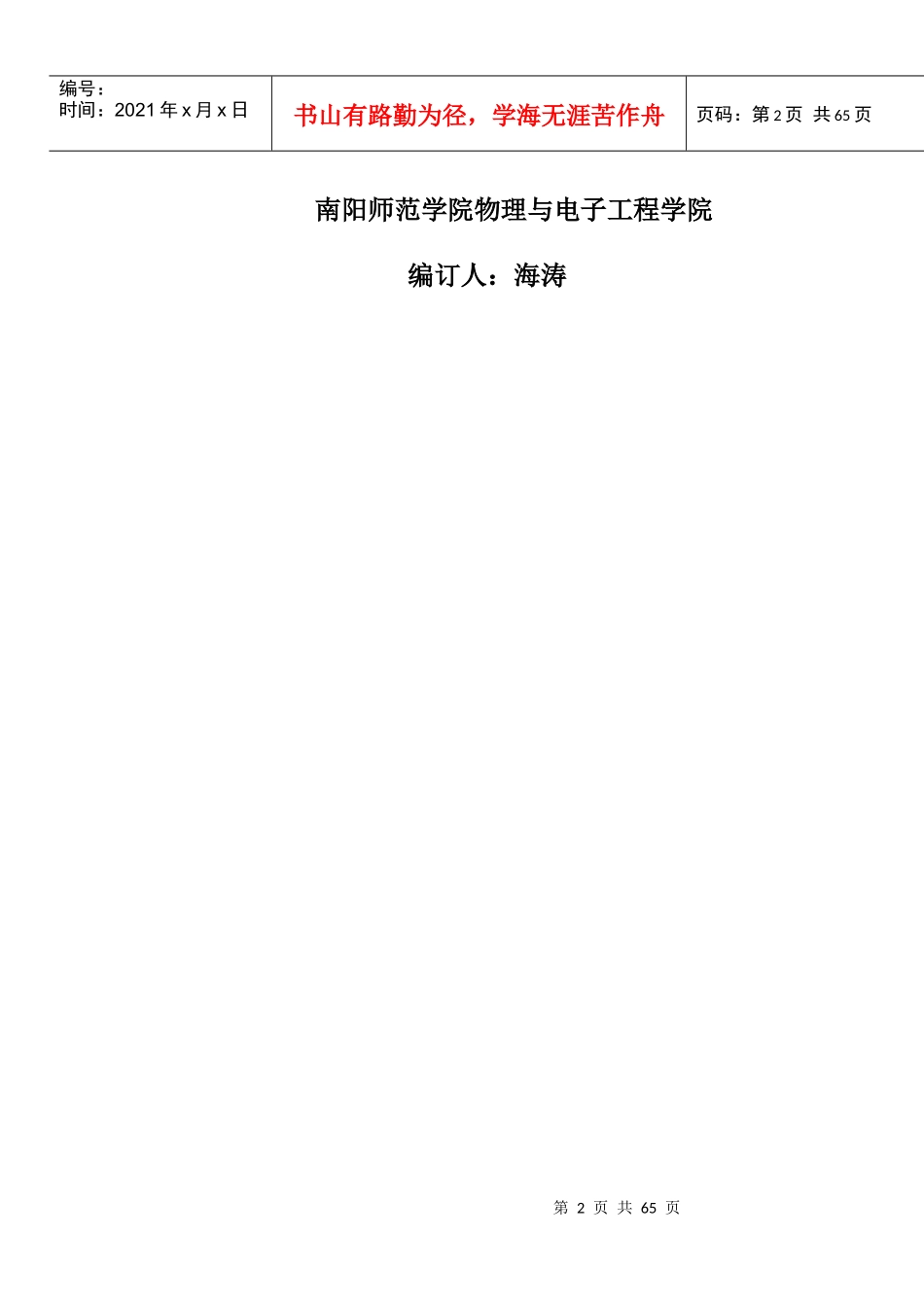

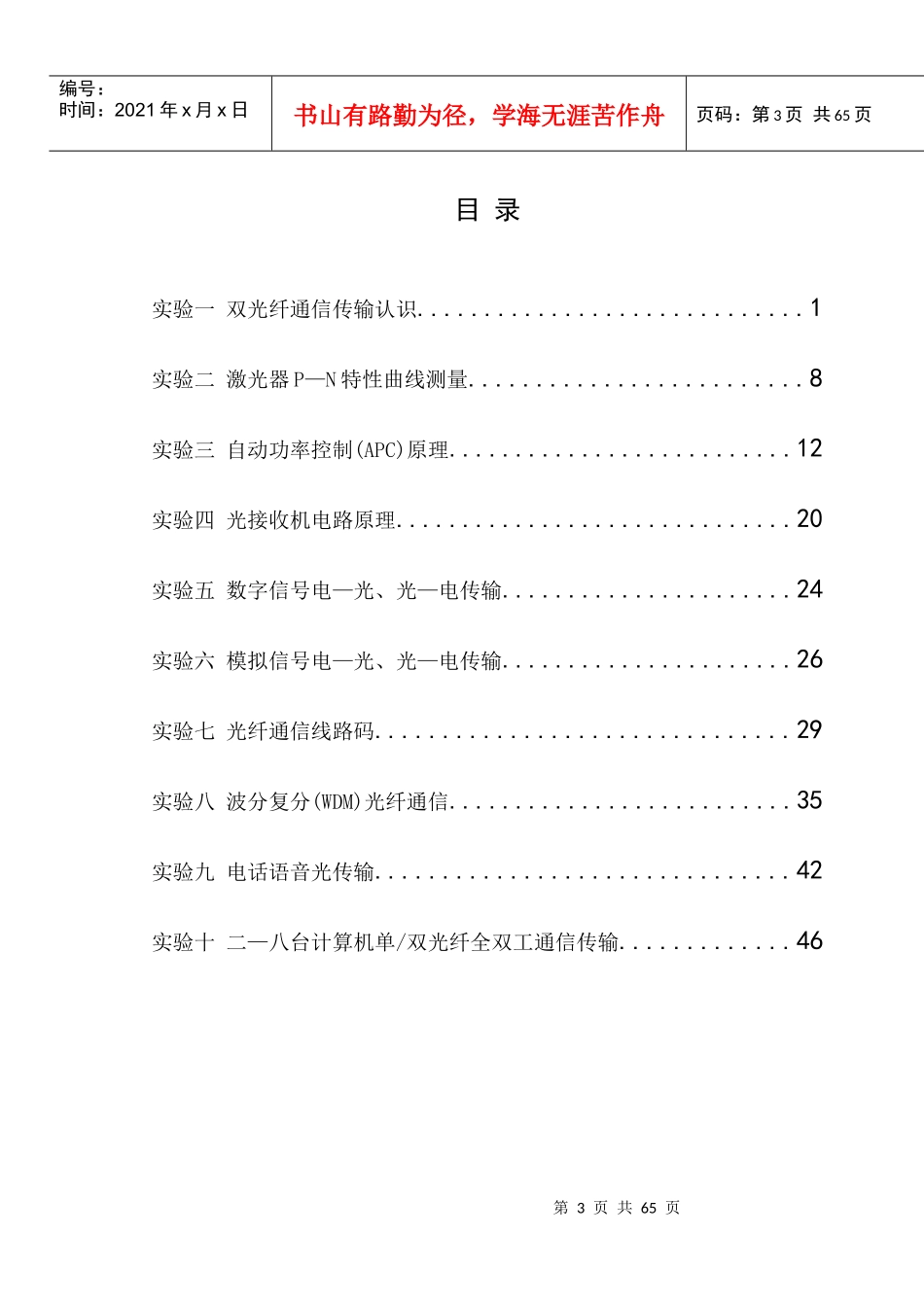

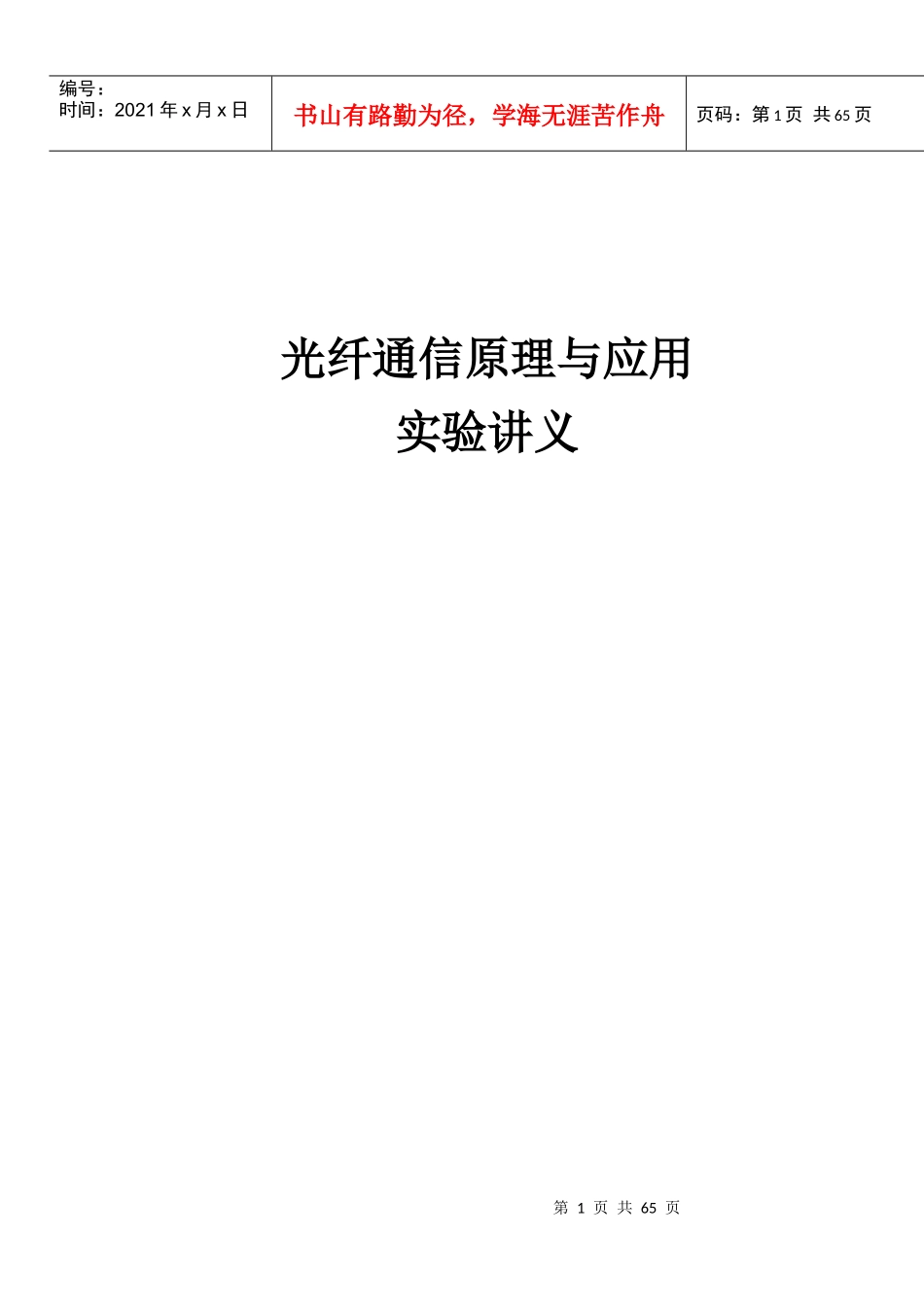

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页光纤通信原理与应用实验讲义第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页南阳师范学院物理与电子工程学院编订人：海涛第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页目录实验一双光纤通信传输认识.............................1实验二激光器P—N特性曲线测量.........................8实验三自动功率控制(APC)原理..........................12实验四光接收机电路原理..............................20实验五数字信号电—光、光—电传输......................24实验六模拟信号电—光、光—电传输......................26实验七光纤通信线路码...............................29实验八波分复分(WDM)光纤通信..........................35实验九电话语音光传输...............................42实验十二—八台计算机单/双光纤全双工通信传输.............46第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页实验一双光纤通信传输认识光纤通信是近代通信发展的一个重要部分，初步了解光纤通信的基本组成，建立光纤通信的基本概念。一、实验目的1．了解双光纤通信传输实验箱的结构。2．了解各模块的功能和作用。3．了解双光纤通信传输实验的特点。二、实验内容1．熟悉双光纤通信传输实验箱各模块的功能和作用。2．熟悉双光纤通信传输实验箱的使用与操作。3．了解双光纤通信的波分复用传输方法。三、实验仪器THKEGC-2型实验箱一台、FC/PC连接器一只、1310nm/1550nm波分复用器两只(接头类型：FC/PC)、示波器一台。四、实验箱结构、特点(一)结构简介实验系统结构见图1-1所示。光纤通信传输实验系统采用模块化结构设计，分为左右两大模块(两套光纤发送接收系统)，每一个模块中又由许多子模块组成：第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页图1-1双光纤通信传输实验箱模块结构图1．1310nm光发送接收系统1）固定速率时分复用/解复用模块复接模块：三路串行数据输入接口，一路串行数据输出接口。完成将三路串行数据打包成一路串行数据，结合解复用模块及光纤收发模块即可完成三路串行数据的单光纤传输。解复用模块：一路串行数据输入接口，二路并行数据(三路数据中的一路是帧信号)直接输出到LED灯显示。完成将一路串行数据还原成二路并行数据，结合复接模块及光纤收发模块即可完成三路串行数据的单光纤传输。接口参数：三路输出数据的速率：64Kbps接口类型：NRZ。第7页共65页第6页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共65页①固定速率数据信号源模块此模块产生三路速率为64K的单极性不归零码(NRZ)，数据信号帧长为8位，其中两路可作为数据信息，每路8位，另外8位中的7位可作为集中插入帧同步码。通过拔动开关，可以很方便地改变码信息，并由发光二极管指示。②固定速率时分复用复接模块此模块将固定速率数据信号源模块产生的三路NRZ码复接成一路速率为128K的信号，该信号由24位信息组成，其中16位为数据信息，另外8位作为帧同步码。③固定速率时分复用分接模块此模块将固定速率时分复用复接模块产生的信号分接，还原成与固定速率数据信号源模块拔动开关相对应的并行数据信息，并通过发光二极管指示。2）变速率时分复用/解复用模块复接模块：四路串行数据输入接口，一路串行数据输出接口。完成将四路串行数据打包成一路串行数据，配合解复用模块及光纤收发模块即可完成四路串行数据的单光纤传输。解复用模块：一路串行数据输入接口，四路串行数据输出接口。完成将一路串行数据还原成四路串行数据，配合复接模块及光纤收发模块即可完成四路串行数据的单光纤传输。接口参数：四路输入数据的速率：0~64Kbps接口类型：RS232、NRZ等。3）CMI编译码模块...
