702工作面设备布置、运输、供排水说明VIP免费

702工作面设备布置、运输、供排水说明_第1页
1/33
702工作面设备布置、运输、供排水说明_第2页
2/33
702工作面设备布置、运输、供排水说明_第3页
3/33

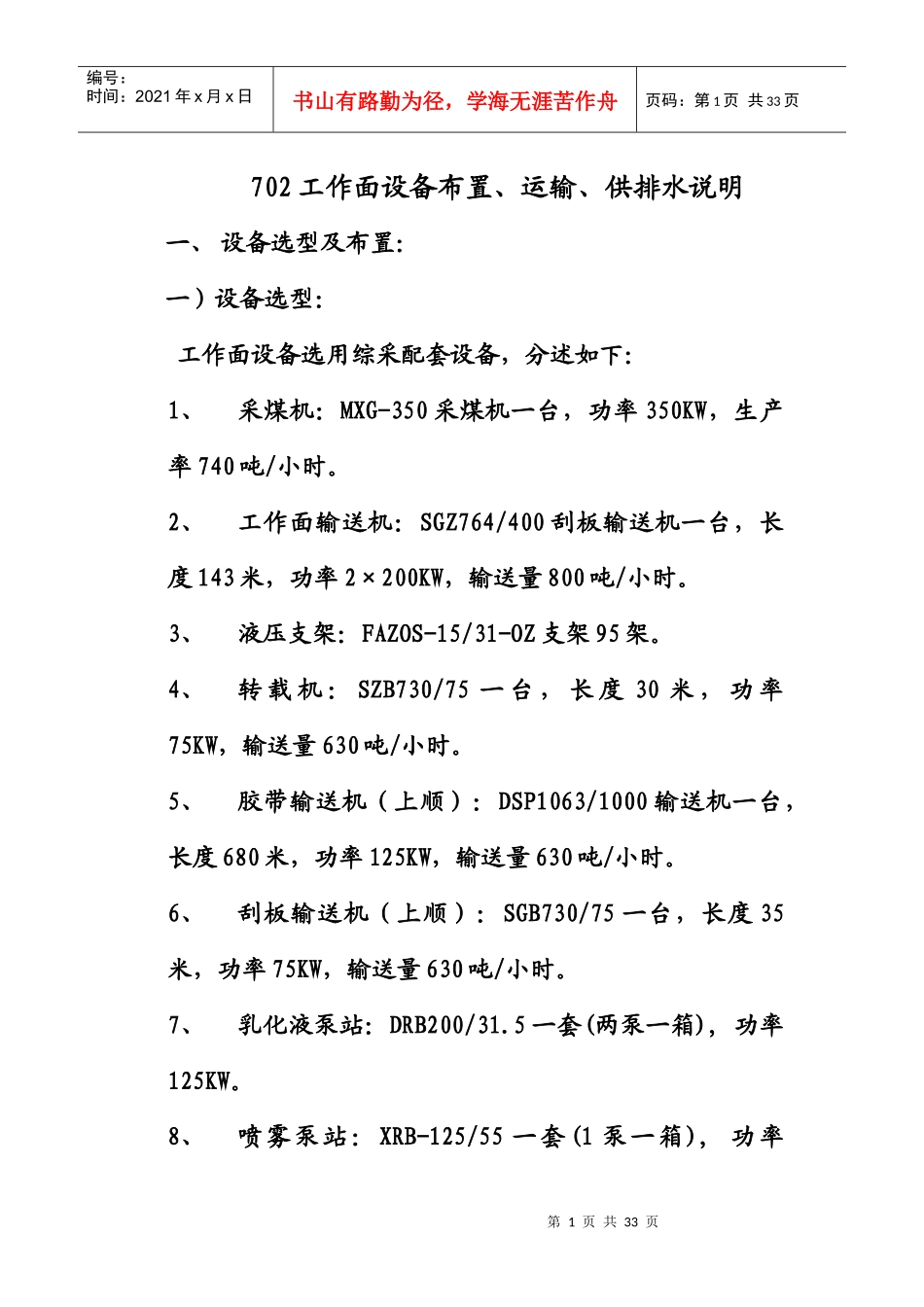

第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页702工作面设备布置、运输、供排水说明一、设备选型及布置:一)设备选型:工作面设备选用综采配套设备,分述如下:1、采煤机:MXG-350采煤机一台,功率350KW,生产率740吨/小时。2、工作面输送机:SGZ764/400刮板输送机一台,长度143米,功率2×200KW,输送量800吨/小时。3、液压支架:FAZOS-15/31-OZ支架95架。4、转载机:SZB730/75一台,长度30米,功率75KW,输送量630吨/小时。5、胶带输送机(上顺):DSP1063/1000输送机一台,长度680米,功率125KW,输送量630吨/小时。6、刮板输送机(上顺):SGB730/75一台,长度35米,功率75KW,输送量630吨/小时。7、乳化液泵站:DRB200/31.5一套(两泵一箱),功率125KW。8、喷雾泵站:XRB-125/55一套(1泵一箱),功率第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页15KW。9、移动变电站:KBSGZY-500/6/0.69一台,容量500KVA。KBSGZY-630/6/1.2,两台,容量630KVA。10、回柱绞车:JH-14回绞2台。11、调度绞车:JD-25绞车2台,JD-11.4绞车7台。12、排沙潜水泵:BQS25-50-7.5/N两台,功率7.5KW。二)配套能力验算:1、生产能力验算:设计小时生产量A=A´日/t*p=1478.4/16*0.8=115吨/小时S9胶带强度满足要求。式中:B-胶带宽度1000mmP-拉断强度P=800N/mmn-胶带安全系数(机械连接)n=10第6页共33页第5页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共33页4)、计算牵引力与电机功率主轴牵引力W0=S9-S1+0.04(S9+S1)=48005-16218+0.04×(48005+16218)=29218N电动机功率N=1.15W0V/1000η=1.15×29218×1.88/(1000×0.8)=79KW<125KW电动机功率满足要求。式中:η-减速...
