LX-M4周界电子围栏安防报警系统使用说明书VIP免费

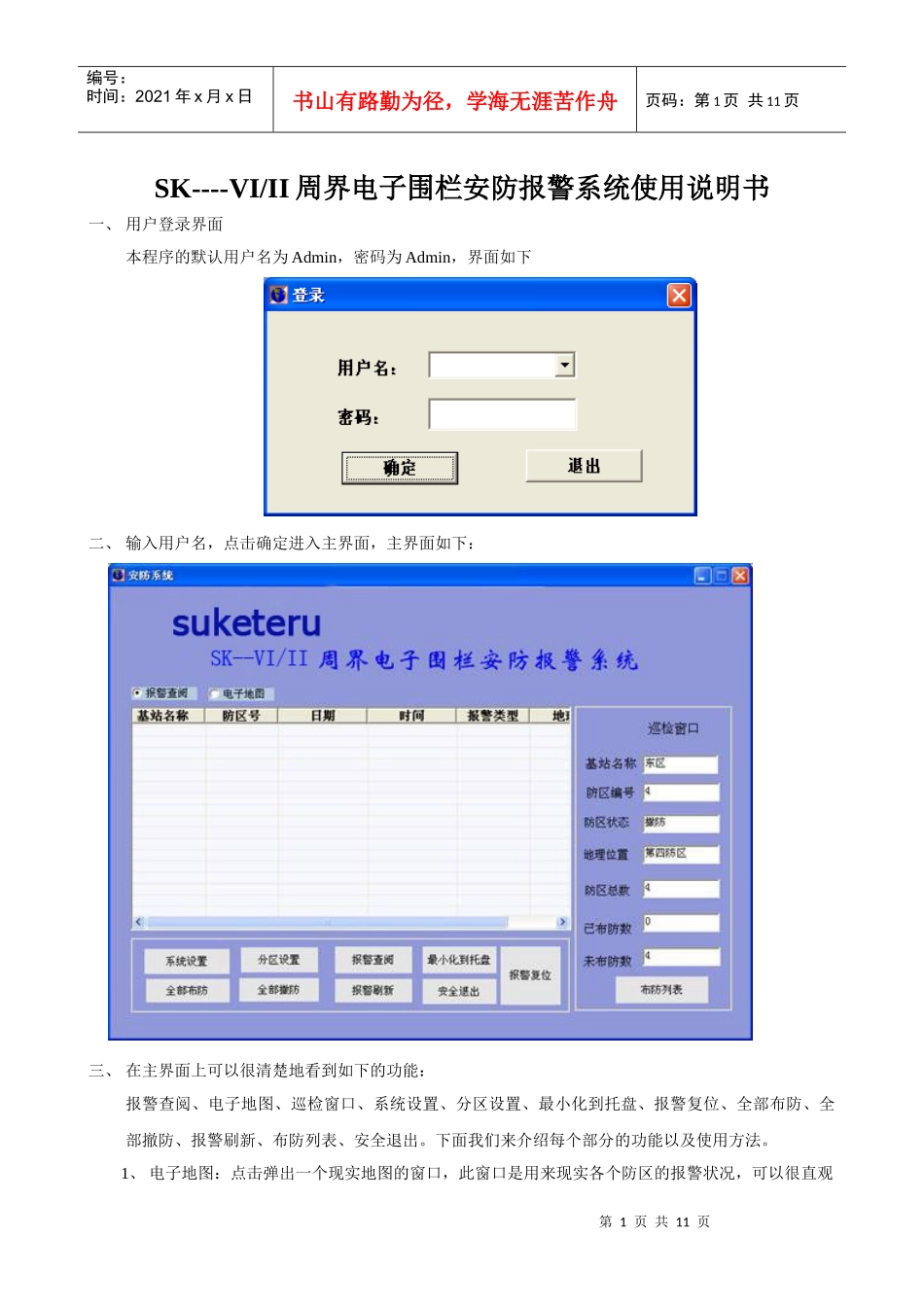

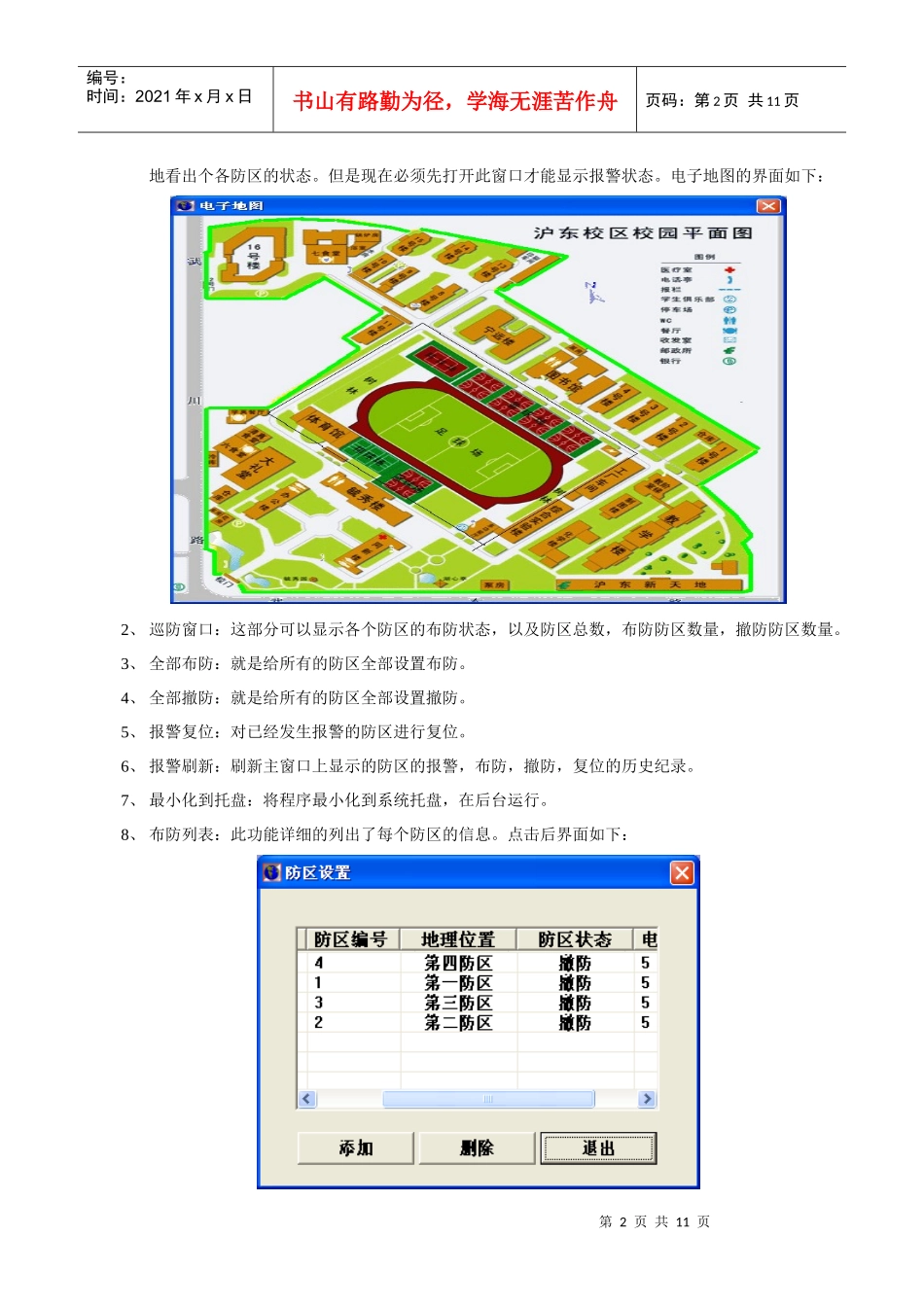

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页SK----VI/II周界电子围栏安防报警系统使用说明书一、用户登录界面本程序的默认用户名为Admin，密码为Admin，界面如下二、输入用户名，点击确定进入主界面，主界面如下：三、在主界面上可以很清楚地看到如下的功能：报警查阅、电子地图、巡检窗口、系统设置、分区设置、最小化到托盘、报警复位、全部布防、全部撤防、报警刷新、布防列表、安全退出。下面我们来介绍每个部分的功能以及使用方法。1、电子地图：点击弹出一个现实地图的窗口，此窗口是用来现实各个防区的报警状况，可以很直观第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页地看出个各防区的状态。但是现在必须先打开此窗口才能显示报警状态。电子地图的界面如下：2、巡防窗口：这部分可以显示各个防区的布防状态，以及防区总数，布防防区数量，撤防防区数量。3、全部布防：就是给所有的防区全部设置布防。4、全部撤防：就是给所有的防区全部设置撤防。5、报警复位：对已经发生报警的防区进行复位。6、报警刷新：刷新主窗口上显示的防区的报警，布防，撤防，复位的历史纪录。7、最小化到托盘：将程序最小化到系统托盘，在后台运行。8、布防列表：此功能详细的列出了每个防区的信息。点击后界面如下：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页9、分区设置：这个功能与全部布防、全部撤防遥相呼应，使用这个功能可以很方便的对各个防区进行撤防和布防。运行界面如下：可以看到此窗口上有基站名称、防区编号、电压设置、设置状态。我们可以选择各个防区的电压，选择好以后点击确定，系统会自动布防，此功能使用智能布防，可以全部设置完成以后退出，然后系统会根据设置的状态设置各个防区。10、报警查阅：此功能可以很方便的查阅报警的历史纪录。界面如下：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页可以看到界面上又出现了如下几个功能：查询、打印、删除、全部删除、退出。查询功能：点击查询功能会出现如下界面：可以对报警纪录很方便进行查询。11、系统设置：此功能可以分解如下子功能：界面如下1、串口设置：对使用的串口进行设置，可以选择Com1——Com4。界面如下：第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页改变串口以后，需要重新启动系统，使得设置生效。2、防区设置：对防区进行添加和删除。界面如下：点击添加出现如下界面：第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页防区编号必须是小于16的数字，地理位置不能为空，然后选择确定，成功添加防区。删除功能一定要慎用，一旦删除就不能恢复。只有在选中的情况下才能删除。3、用户管理：主要是用户的添加，修改用户的权限、修改密码。用户权限分为一般用户，超级用户。一般用户是受限用户，不能对记录进行删除。超级用户可以对本程序的所有功能进行操作。4、基站设置：现在此功能还没有实现，基站编号必须设置成1，名称可以随便修改。5、硬件设置：修改基站硬件ID号，电子围栏ID号。此版本基站ID号功能还没有加进去。界面如下：第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页12、电子地图：对电子地图进行设置。1、打开此窗口，点击浏览选择地图文件（此地图文件一定要为BMP图片）。然后点击保存。2、单击设置防区，弹出如下界面。第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页然后选择需要设置的防区，单击浏览，弹出如下窗口用鼠标单击防区的起点，按住鼠标拖动直到防区全部在出现的矩形之中，如下图：第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页矩形中的绿线表示防区中的线路，然后关闭次窗口。单击保存。如下图：依此类推，直到...
