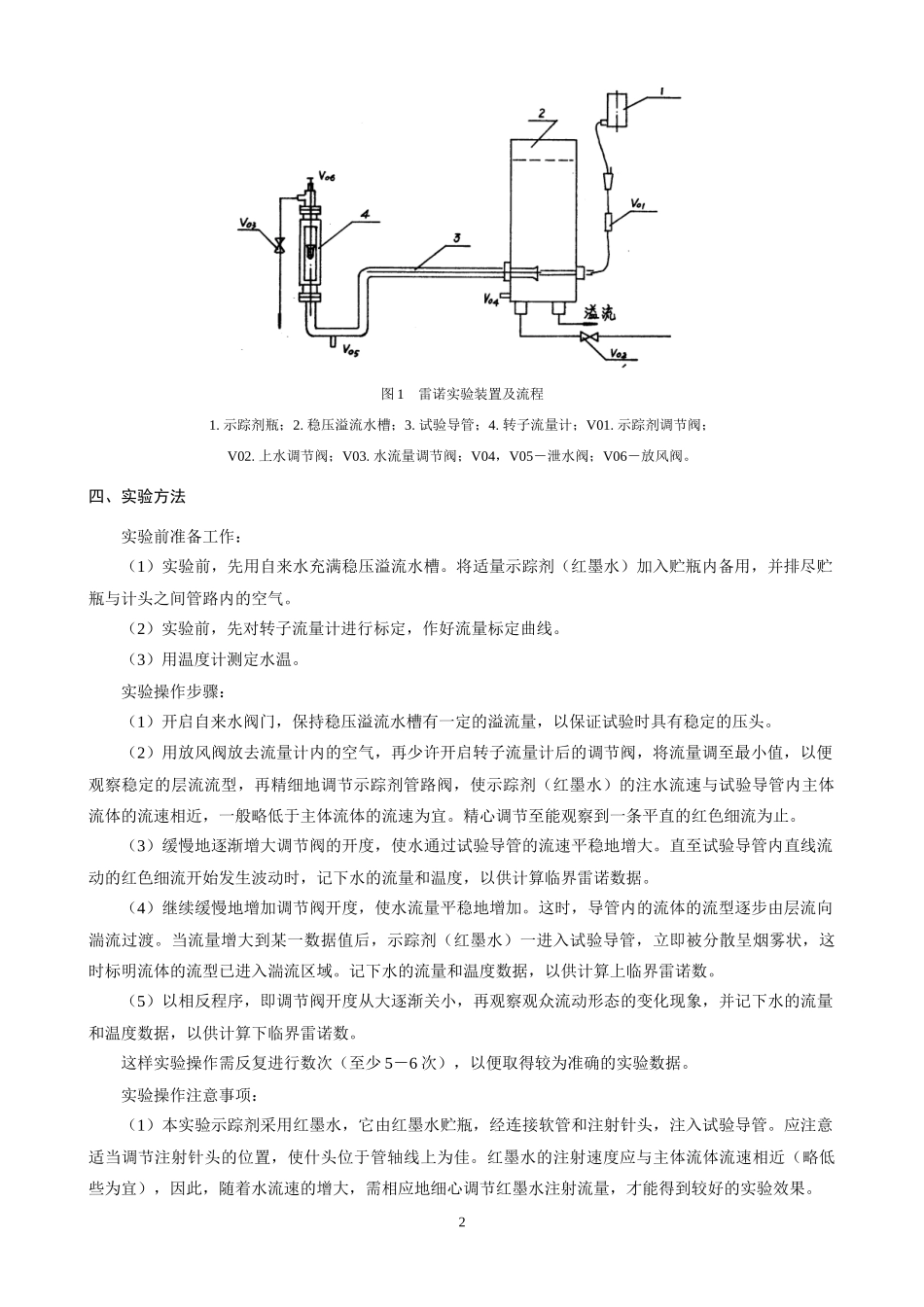

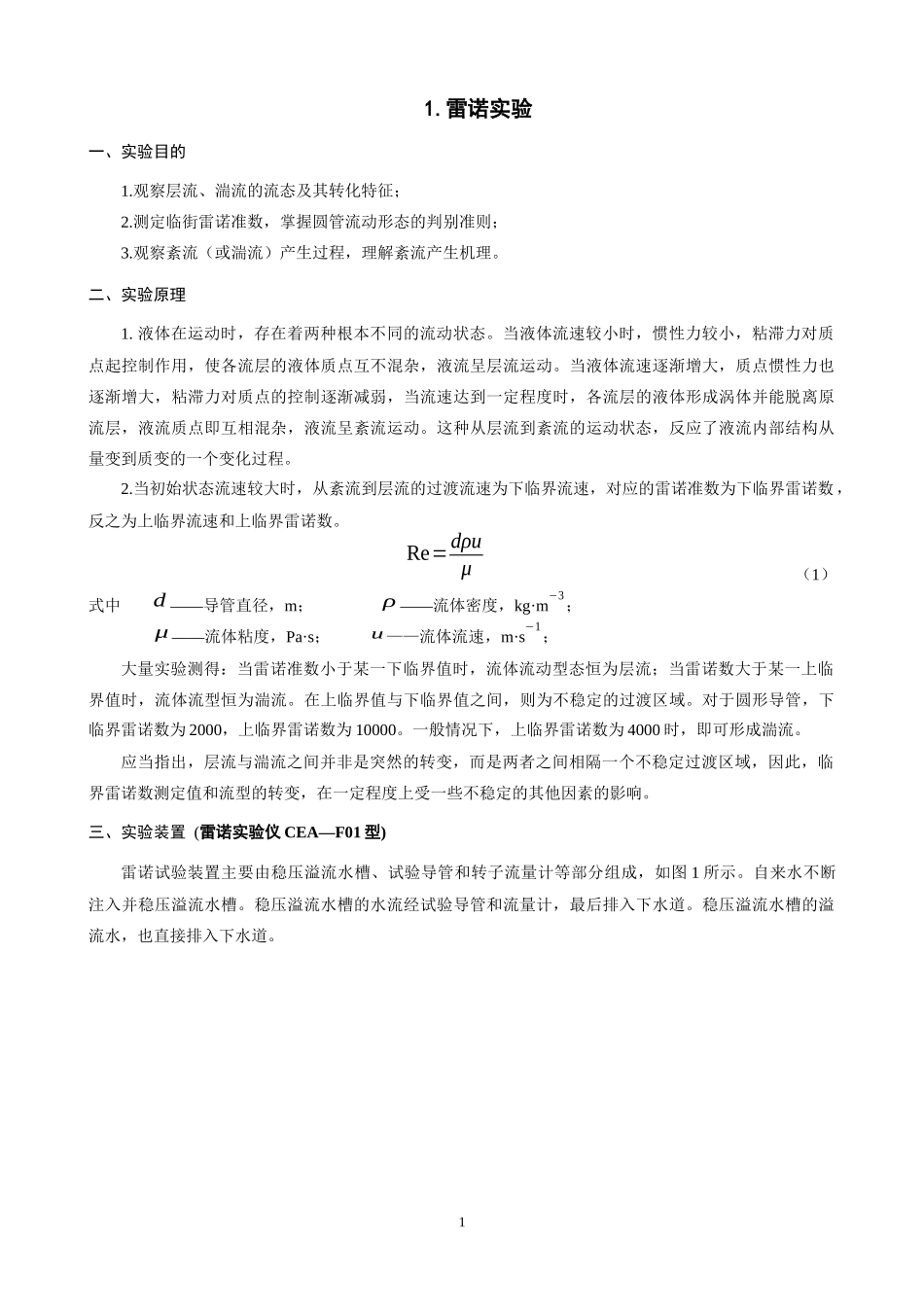

《化工原理实验》讲稿二0一四年二月1.雷诺实验一、实验目的1.观察层流、湍流的流态及其转化特征；2.测定临街雷诺准数，掌握圆管流动形态的判别准则；3.观察紊流（或湍流）产生过程，理解紊流产生机理。二、实验原理1.液体在运动时，存在着两种根本不同的流动状态。当液体流速较小时，惯性力较小，粘滞力对质点起控制作用，使各流层的液体质点互不混杂，液流呈层流运动。当液体流速逐渐增大，质点惯性力也逐渐增大，粘滞力对质点的控制逐渐减弱，当流速达到一定程度时，各流层的液体形成涡体并能脱离原流层，液流质点即互相混杂，液流呈紊流运动。这种从层流到紊流的运动状态，反应了液流内部结构从量变到质变的一个变化过程。2.当初始状态流速较大时，从紊流到层流的过渡流速为下临界流速，对应的雷诺准数为下临界雷诺数，反之为上临界流速和上临界雷诺数。Re=dρuμ（1）式中d——导管直径，m；ρ——流体密度，kg·m−3；μ——流体粘度，Pa·s；u——流体流速，m·s−1；大量实验测得：当雷诺准数小于某一下临界值时，流体流动型态恒为层流；当雷诺数大于某一上临界值时，流体流型恒为湍流。在上临界值与下临界值之间，则为不稳定的过渡区域。对于圆形导管，下临界雷诺数为2000，上临界雷诺数为10000。一般情况下，上临界雷诺数为4000时，即可形成湍流。应当指出，层流与湍流之间并非是突然的转变，而是两者之间相隔一个不稳定过渡区域，因此，临界雷诺数测定值和流型的转变，在一定程度上受一些不稳定的其他因素的影响。三、实验装置(雷诺实验仪CEA—F01型)雷诺试验装置主要由稳压溢流水槽、试验导管和转子流量计等部分组成，如图1所示。自来水不断注入并稳压溢流水槽。稳压溢流水槽的水流经试验导管和流量计，最后排入下水道。稳压溢流水槽的溢流水，也直接排入下水道。1图1雷诺实验装置及流程1.示踪剂瓶；2.稳压溢流水槽；3.试验导管；4.转子流量计；V01.示踪剂调节阀；V02.上水调节阀；V03.水流量调节阀；V04，V05－泄水阀；V06－放风阀。四、实验方法实验前准备工作：（1）实验前，先用自来水充满稳压溢流水槽。将适量示踪剂（红墨水）加入贮瓶内备用，并排尽贮瓶与计头之间管路内的空气。（2）实验前，先对转子流量计进行标定，作好流量标定曲线。（3）用温度计测定水温。实验操作步骤：（1）开启自来水阀门，保持稳压溢流水槽有一定的溢流量，以保证试验时具有稳定的压头。（2）用放风阀放去流量计内的空气，再少许开启转子流量计后的调节阀，将流量调至最小值，以便观察稳定的层流流型，再精细地调节示踪剂管路阀，使示踪剂（红墨水）的注水流速与试验导管内主体流体的流速相近，一般略低于主体流体的流速为宜。精心调节至能观察到一条平直的红色细流为止。（3）缓慢地逐渐增大调节阀的开度，使水通过试验导管的流速平稳地增大。直至试验导管内直线流动的红色细流开始发生波动时，记下水的流量和温度，以供计算临界雷诺数据。（4）继续缓慢地增加调节阀开度，使水流量平稳地增加。这时，导管内的流体的流型逐步由层流向湍流过渡。当流量增大到某一数据值后，示踪剂（红墨水）一进入试验导管，立即被分散呈烟雾状，这时标明流体的流型已进入湍流区域。记下水的流量和温度数据，以供计算上临界雷诺数。（5）以相反程序，即调节阀开度从大逐渐关小，再观察观众流动形态的变化现象，并记下水的流量和温度数据，以供计算下临界雷诺数。这样实验操作需反复进行数次（至少5－6次），以便取得较为准确的实验数据。实验操作注意事项：（1）本实验示踪剂采用红墨水，它由红墨水贮瓶，经连接软管和注射针头，注入试验导管。应注意适当调节注射针头的位置，使什头位于管轴线上为佳。红墨水的注射速度应与主体流体流速相近（略低些为宜），因此，随着水流速的增大，需相应地细心调节红墨水注射流量，才能得到较好的实验效果。2（2）在实验过程中，应随时注意稳压水槽的溢流水量，随着操作流量的变化，相应调节自来水给水量，防止稳压槽内液面下降或泛滥事故的发生。（3）在整个实验过程中，切勿碰撞设备，操作时也要轻巧缓慢，以免干扰流体流动过程的稳定性。实验过程有一定滞后现象...
