力配电及照明工程施工组织设计方案VIP专享VIP免费

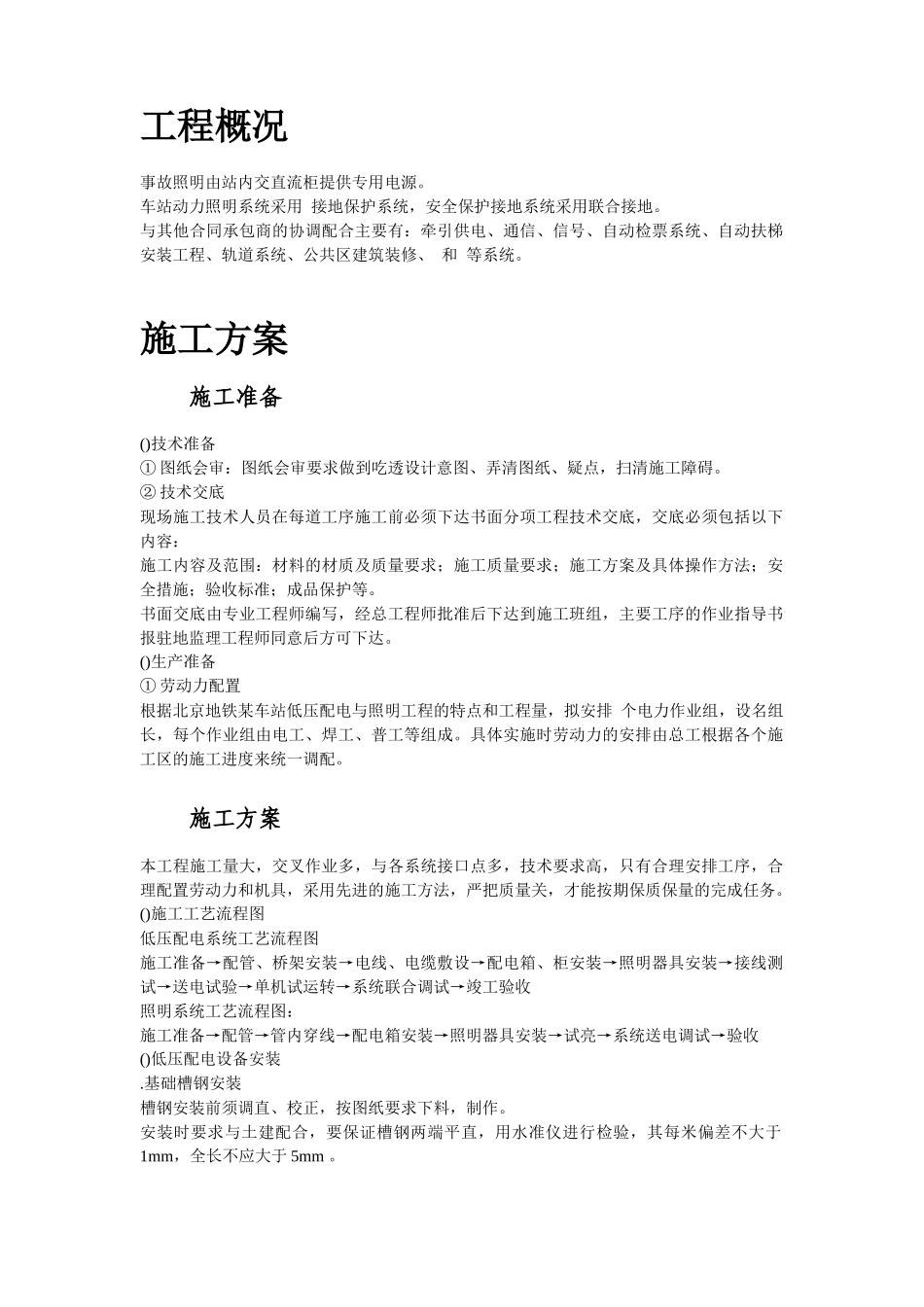

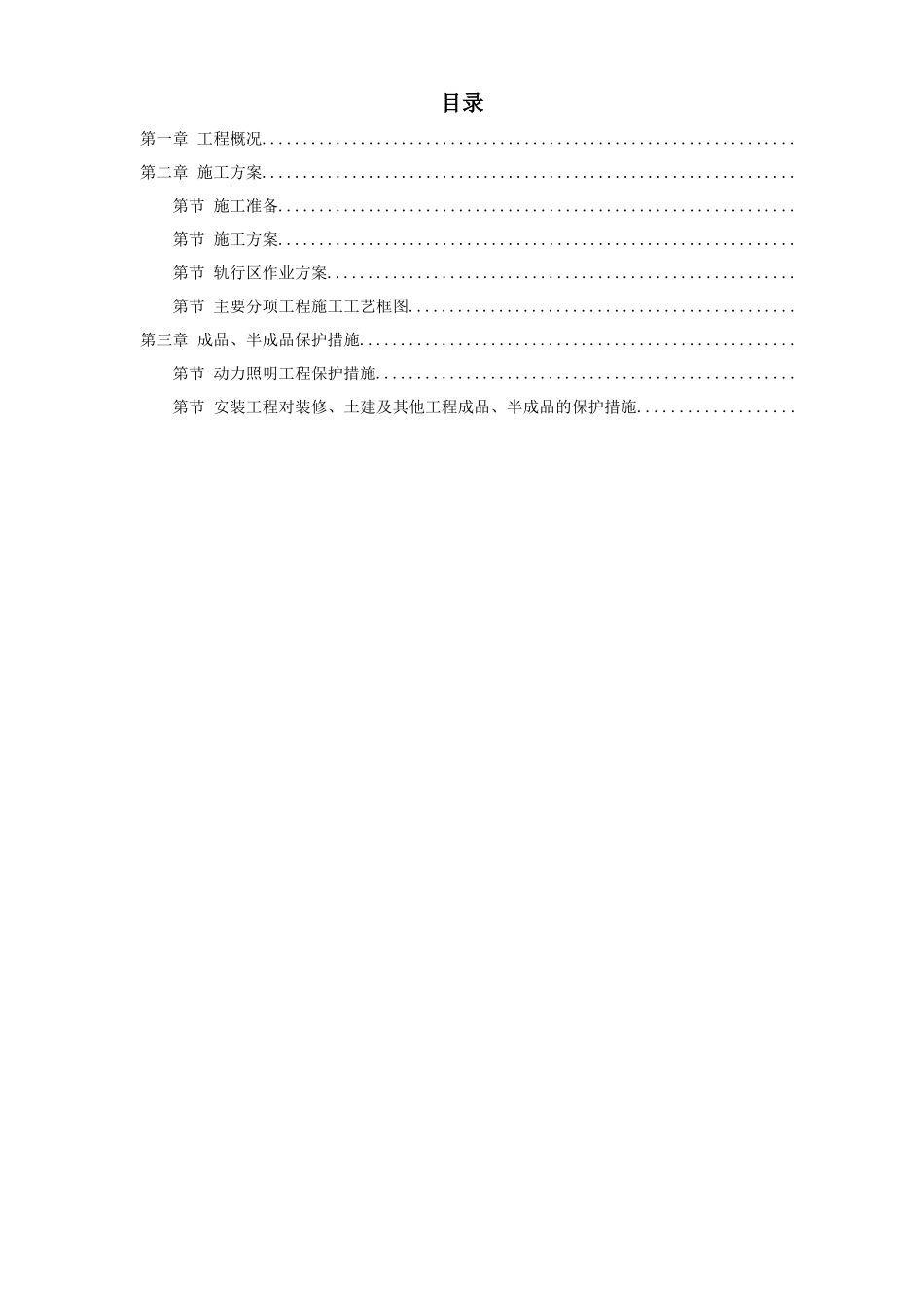

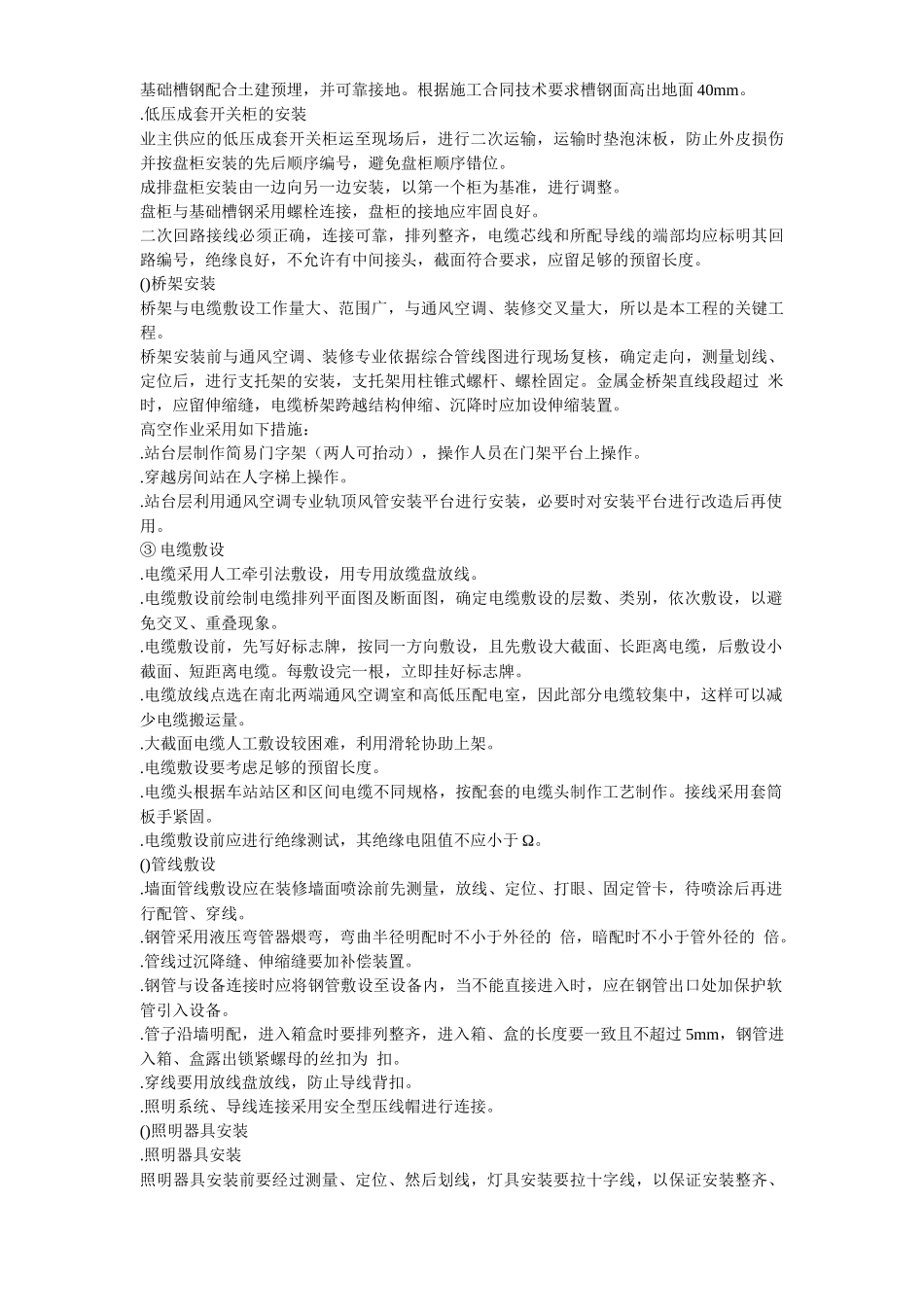

目录第一章工程概况.................................................................第二章施工方案.................................................................第节施工准备...............................................................第节施工方案...............................................................第节轨行区作业方案.........................................................第节主要分项工程施工工艺框图...............................................第三章成品、半成品保护措施.....................................................第节动力照明工程保护措施...................................................第节安装工程对装修、土建及其他工程成品、半成品的保护措施...................工程概况事故照明由站内交直流柜提供专用电源。车站动力照明系统采用接地保护系统，安全保护接地系统采用联合接地。与其他合同承包商的协调配合主要有：牵引供电、通信、信号、自动检票系统、自动扶梯安装工程、轨道系统、公共区建筑装修、和等系统。施工方案施工准备()技术准备①图纸会审：图纸会审要求做到吃透设计意图、弄清图纸、疑点，扫清施工障碍。②技术交底现场施工技术人员在每道工序施工前必须下达书面分项工程技术交底，交底必须包括以下内容：施工内容及范围：材料的材质及质量要求；施工质量要求；施工方案及具体操作方法；安全措施；验收标准；成品保护等。书面交底由专业工程师编写，经总工程师批准后下达到施工班组，主要工序的作业指导书报驻地监理工程师同意后方可下达。()生产准备①劳动力配置根据北京地铁某车站低压配电与照明工程的特点和工程量，拟安排个电力作业组，设名组长，每个作业组由电工、焊工、普工等组成。具体实施时劳动力的安排由总工根据各个施工区的施工进度来统一调配。施工方案本工程施工量大，交叉作业多，与各系统接口点多，技术要求高，只有合理安排工序，合理配置劳动力和机具，采用先进的施工方法，严把质量关，才能按期保质保量的完成任务。()施工工艺流程图低压配电系统工艺流程图施工准备→配管、桥架安装→电线、电缆敷设→配电箱、柜安装→照明器具安装→接线测试→送电试验→单机试运转→系统联合调试→竣工验收照明系统工艺流程图：施工准备→配管→管内穿线→配电箱安装→照明器具安装→试亮→系统送电调试→验收()低压配电设备安装.基础槽钢安装槽钢安装前须调直、校正，按图纸要求下料，制作。安装时要求与土建配合，要保证槽钢两端平直，用水准仪进行检验，其每米偏差不大于1mm，全长不应大于5mm。基础槽钢配合土建预埋，并可靠接地。根据施工合同技术要求槽钢面高出地面40mm。.低压成套开关柜的安装业主供应的低压成套开关柜运至现场后，进行二次运输，运输时垫泡沫板，防止外皮损伤并按盘柜安装的先后顺序编号，避免盘柜顺序错位。成排盘柜安装由一边向另一边安装，以第一个柜为基准，进行调整。盘柜与基础槽钢采用螺栓连接，盘柜的接地应牢固良好。二次回路接线必须正确，连接可靠，排列整齐，电缆芯线和所配导线的端部均应标明其回路编号，绝缘良好，不允许有中间接头，截面符合要求，应留足够的预留长度。()桥架安装桥架与电缆敷设工作量大、范围广，与通风空调、装修交叉量大，所以是本工程的关键工程。桥架安装前与通风空调、装修专业依据综合管线图进行现场复核，确定走向，测量划线、定位后，进行支托架的安装，支托架用柱锥式螺杆、螺栓固定。金属金桥架直线段超过米时，应留伸缩缝，电缆桥架跨越结构伸缩、沉降时应加设伸缩装置。高空作业采用如下措施：.站台层制作简易门字架（两人可抬动），操作人员在门架平台上操作。.穿越房间站在人字梯上操作。.站台层利用通风空调专业轨顶风管安装平台进行安装，必要时对安装平台进行改造后再使用。③电缆敷设.电缆采用人工牵引法敷设，用专用放缆盘放线。.电缆敷设前绘制电缆排列平面图及断面图，确定电缆敷设的层数、类别，依次敷设，以避免交叉、重叠现象。.电缆敷设前，先写好标志牌，按同一方向敷设，且先敷设大截面、长...
