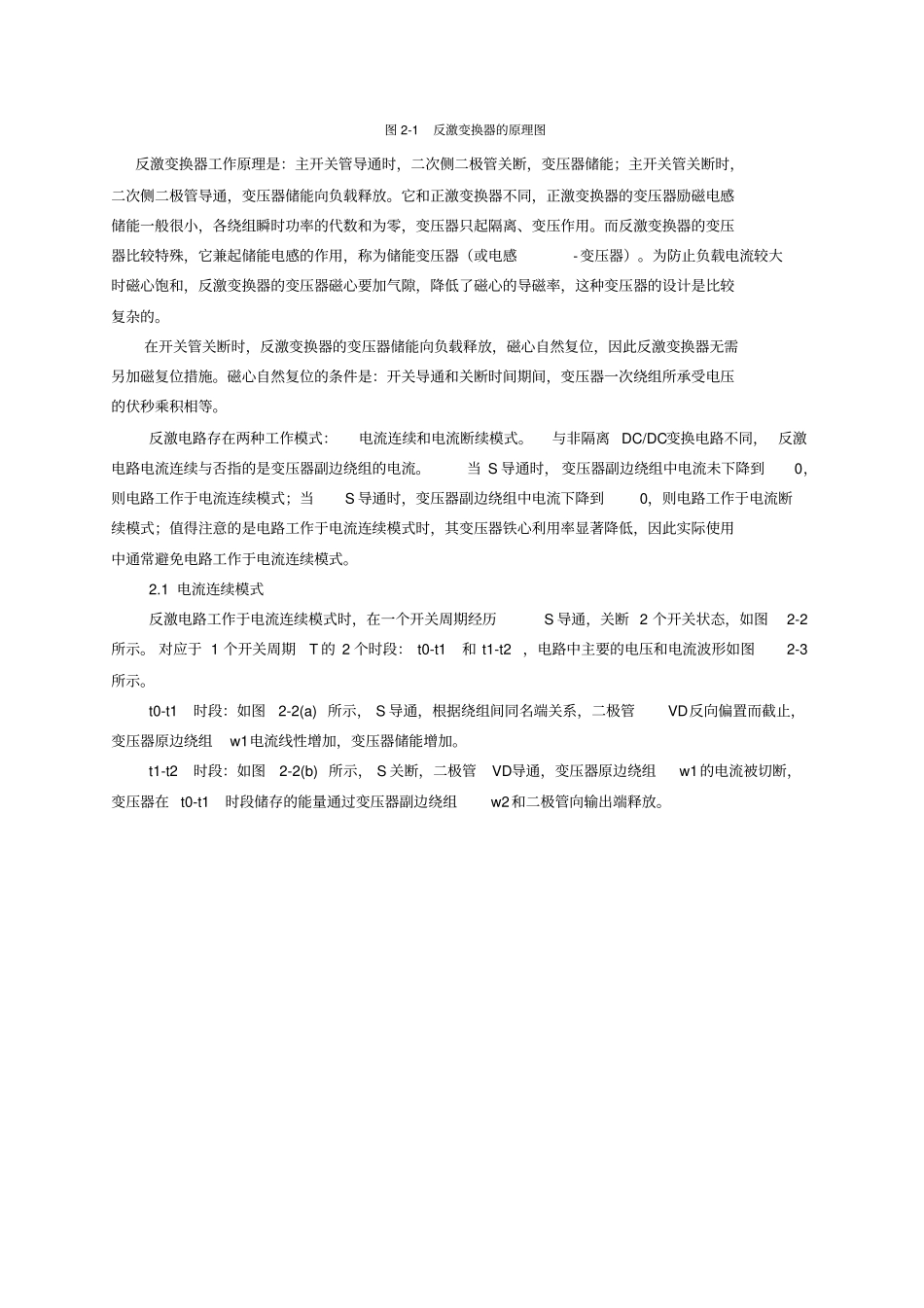

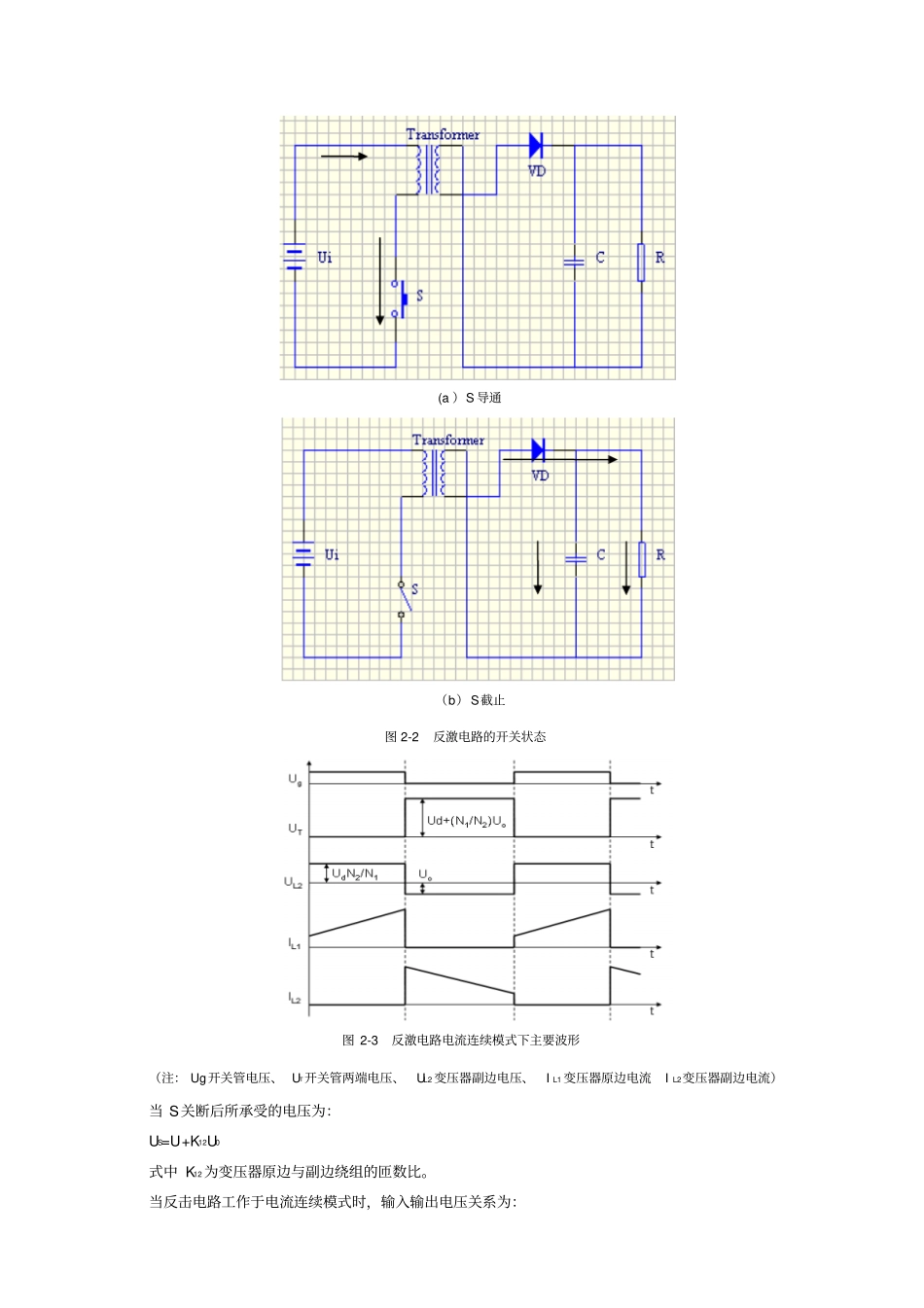

单端反激变换器的建模及应用仿真摘要：介绍一种单端反激式高压DC/DC变换器,叙述其工作原理,工作模式，波形的输出。并对两种工作模式进行了分析。通过对单端反激变换器的Matlab/Simulink建模与仿真，研究电路的输出特性，以及一些参数的选择设置方法。关键词：单端反激变换器Matlab/Simulink建模与仿真1.反激变换器概述换电路由于具有拓扑简单，输入输出电气隔离，升/降压范围广，多路输出负载自动均衡等优点，而广泛用于多路输出机内电源中。在反激变换器中，变压器起着电感和变压器的双重作用，由于变压器磁芯处于直流偏磁状态，为防磁饱和要加入气隙，漏感较大。当功率管关断时，会产生很高的关断电压尖峰，导致开关管的电压应力大，有可能损坏功率管；导通时，电感电流变化率大。因此在很多情况下，必须在功率管两端加吸收电路。反击变换器的特点：1、电路简单，能高效提供多路直流输出，因此适合多组输出要求。反激变换器是输出与输入隔离的最简单的变换器。输出滤波仅需要一个滤波电容，不需要体积、重量较大的电感，较低的成本。尤其在高压输出时，避免高压电感和高压续流二极管。功率晶体管零电流开通，开通损耗小。而二极管零电流关断，可以不考虑反向恢复问题2、输入电压在很大的范围内波动时，仍可有较稳定的输出，无需切换而达到稳定输出的要求。3、转换效率高，损失小。4、变压器匝数比值较小。5.小功率多组输出特别有效;6.变压器工作原理与其他类型的隔离变换器不同，隔离变压器还起到了存储能量的作用;7.变压器铁芯必须加气隙,以防磁饱和；2.反击变换器的工作原理反激变换器的原理图如图2-1所示。图2-1反激变换器的原理图反激变换器工作原理是：主开关管导通时，二次侧二极管关断，变压器储能；主开关管关断时，二次侧二极管导通，变压器储能向负载释放。它和正激变换器不同，正激变换器的变压器励磁电感储能一般很小，各绕组瞬时功率的代数和为零，变压器只起隔离、变压作用。而反激变换器的变压器比较特殊，它兼起储能电感的作用，称为储能变压器（或电感-变压器）。为防止负载电流较大时磁心饱和，反激变换器的变压器磁心要加气隙，降低了磁心的导磁率，这种变压器的设计是比较复杂的。在开关管关断时，反激变换器的变压器储能向负载释放，磁心自然复位，因此反激变换器无需另加磁复位措施。磁心自然复位的条件是：开关导通和关断时间期间，变压器一次绕组所承受电压的伏秒乘积相等。反激电路存在两种工作模式：电流连续和电流断续模式。与非隔离DC/DC变换电路不同，反激电路电流连续与否指的是变压器副边绕组的电流。当S导通时，变压器副边绕组中电流未下降到0，则电路工作于电流连续模式；当S导通时，变压器副边绕组中电流下降到0，则电路工作于电流断续模式；值得注意的是电路工作于电流连续模式时，其变压器铁心利用率显著降低，因此实际使用中通常避免电路工作于电流连续模式。2.1电流连续模式反激电路工作于电流连续模式时，在一个开关周期经历S导通，关断2个开关状态，如图2-2所示。对应于1个开关周期T的2个时段：t0-t1和t1-t2，电路中主要的电压和电流波形如图2-3所示。t0-t1时段：如图2-2(a)所示，S导通，根据绕组间同名端关系，二极管VD反向偏置而截止，变压器原边绕组w1电流线性增加，变压器储能增加。t1-t2时段：如图2-2(b)所示，S关断，二极管VD导通，变压器原边绕组w1的电流被切断，变压器在t0-t1时段储存的能量通过变压器副边绕组w2和二极管向输出端释放。(a）S导通（b）S截止图2-2反激电路的开关状态图2-3反激电路电流连续模式下主要波形（注：Ug开关管电压、UT开关管两端电压、UL2变压器副边电压、IL1变压器原边电流IL2变压器副边电流）当S关断后所承受的电压为：US=Ui+K12U0式中K12为变压器原边与副边绕组的匝数比。当反击电路工作于电流连续模式时，输入输出电压关系为：2.2电流断续工作模式反激电路工作于断续模式时，在一个开关周期内经历S导通、关断和电感电流为0的3个开关状态，对应的3个时段分别为t0-t1、t1-t2,t2-t3，电路中主要的电压和电流波形如图2-4所示。t0-t1时段：S导通，二极管VD截止，变压器原边绕组w1电流线性增加，变压器储...
