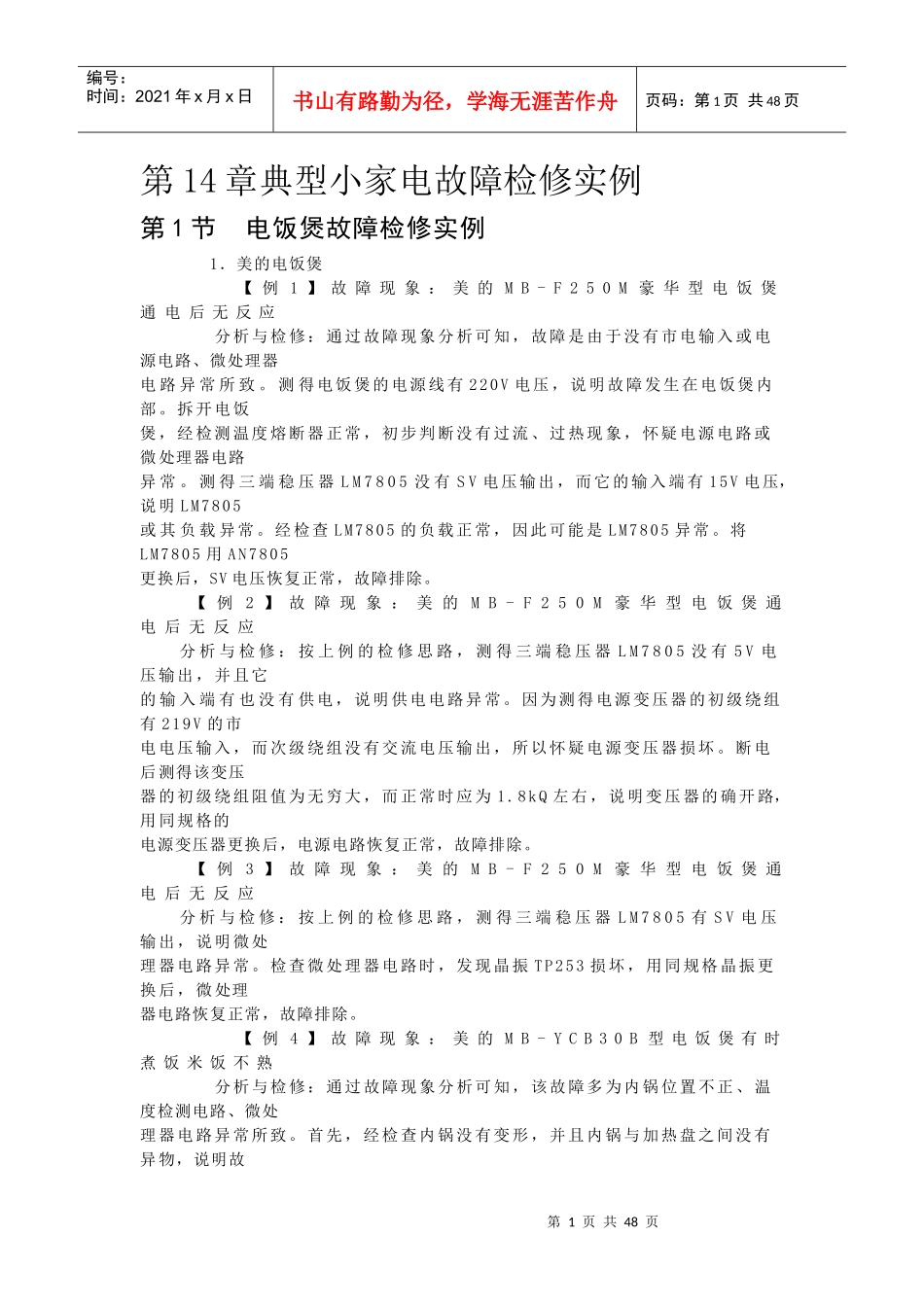

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第14章典型小家电故障检修实例第1节电饭煲故障检修实例1．美的电饭煲【例1】故障现象：美的MB-F250M豪华型电饭煲通电后无反应分析与检修：通过故障现象分析可知，故障是由于没有市电输入或电源电路、微处理器电路异常所致。测得电饭煲的电源线有220V电压，说明故障发生在电饭煲内部。拆开电饭煲，经检测温度熔断器正常，初步判断没有过流、过热现象，怀疑电源电路或微处理器电路异常。测得三端稳压器LM7805没有SV电压输出，而它的输入端有15V电压，说明LM7805或其负载异常。经检查LM7805的负载正常，因此可能是LM7805异常。将LM7805用AN7805更换后，SV电压恢复正常，故障排除。【例2】故障现象：美的MB-F250M豪华型电饭煲通电后无反应分析与检修：按上例的检修思路，测得三端稳压器LM7805没有5V电压输出，并且它的输入端有也没有供电，说明供电电路异常。因为测得电源变压器的初级绕组有219V的市电电压输入，而次级绕组没有交流电压输出，所以怀疑电源变压器损坏。断电后测得该变压器的初级绕组阻值为无穷大，而正常时应为1.8kQ左右，说明变压器的确开路，用同规格的电源变压器更换后，电源电路恢复正常，故障排除。【例3】故障现象：美的MB-F250M豪华型电饭煲通电后无反应分析与检修：按上例的检修思路，测得三端稳压器LM7805有SV电压输出，说明微处理器电路异常。检查微处理器电路时，发现晶振TP253损坏，用同规格晶振更换后，微处理器电路恢复正常，故障排除。【例4】故障现象：美的MB-YCB30B型电饭煲有时煮饭米饭不熟分析与检修：通过故障现象分析可知，该故障多为内锅位置不正、温度检测电路、微处理器电路异常所致。首先，经检查内锅没有变形，并且内锅与加热盘之间没有异物，说明故第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页障是由于温度检测电路或微处理器电路异常所致。检查温度检测电路时，发现锅底温度传感器Rtl的连接器CN3接触不良，重新连接后，故障排除。【例5】故障现象：美的MB-YCB30B型电饭煲煮饭时米饭烧糊分析与检修：通过故障现象分析可知，该故障多为温度检测电路、加热盘供电电路或微处理器电路异常所致。首先，检查加热盘供电电路，发现继电器K的触点粘连，说明继电器损坏。更换同规格的继电器后，故障排除。【例6】故障现象：美的MB-YC50A型电饭煲通电后无反应分析与检修：通过故障现象分析可知，该故障是由于没有市电输入或电源电路、微处理器电路异常所致。测得电饭锅的电源线有220V电压，说明故障发生在电饭煲内部。拆开电饭煲，经检测温度熔断器正常，初步判断没有过流、过热现象，怀疑电源电路或微处理器电路异常。经检查5V供电正常说明微处理器电路异常。检查微处理器电路时，发现微处理器Ul的复位端⑩脚电压为O，正常时应为3V左右，说明R3开路或C8漏电。经检查发现C8漏电，用O.lpF/16V电容更换后，微处理器电路恢复正常，故障排除。2．容声电饭煲【例7】故障现象：容声CFXB50-90DA型机械控制电饭煲通电后无反应分析与检修：通过故障现象分析可知，该故障是由于没有市电输入或温度熔断器开路所致。测电饭煲的电源线发现有220V电压，说明故障发生在电饭煲内部。拆开电饭锅，经检测温度熔断器FU的确熔断，而磁钢温控器STI和保温温控器ST2都正常，因此怀疑FU属于自然损坏。更换后，故障排除。【例8】故障现象：容声CFXB50-90DA型机械控制电饭煲有时煮饭米饭不熟分析与检修：通过故障现象分析可知，故障多为内锅位置不正、磁钢温控器异常所致。首先，经检查内锅没有变形，并且内锅与加热盘之间没有异物，因此怀疑磁钢温控器STI异常。更换新的磁钢温控器后，故障排除。3．TCL电饭煲【例9】故障现象：TCLTB-YD30A电饭煲通电后无反应第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页分析与检修：通过故障现象分析可知，该故障是由于没有市电输入或电源电路、微处理器电路异常所致。测电饭锅的电源线发现有220V电压，说明故障发生在电饭煲内部。拆开电饭煲，经检...
