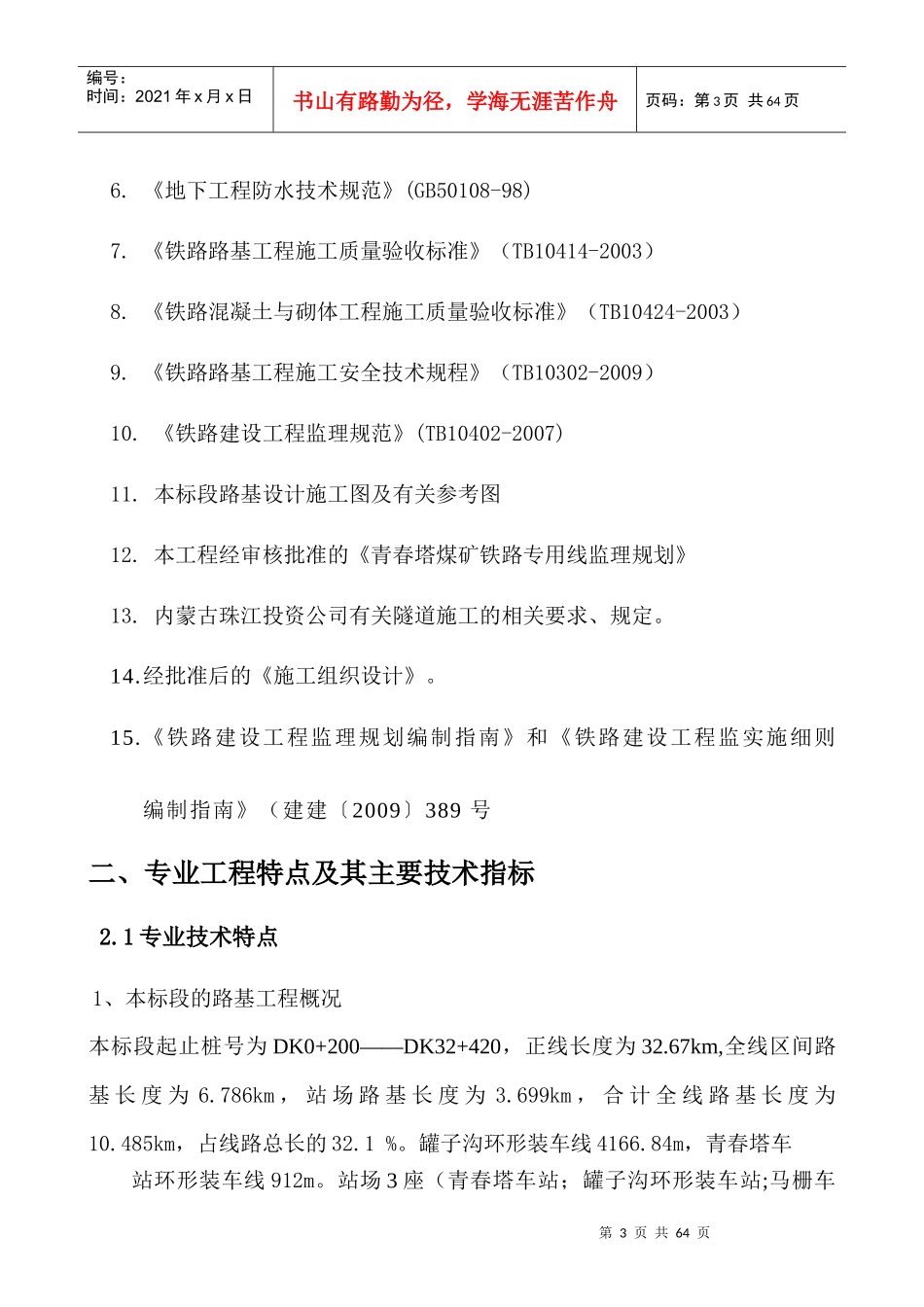

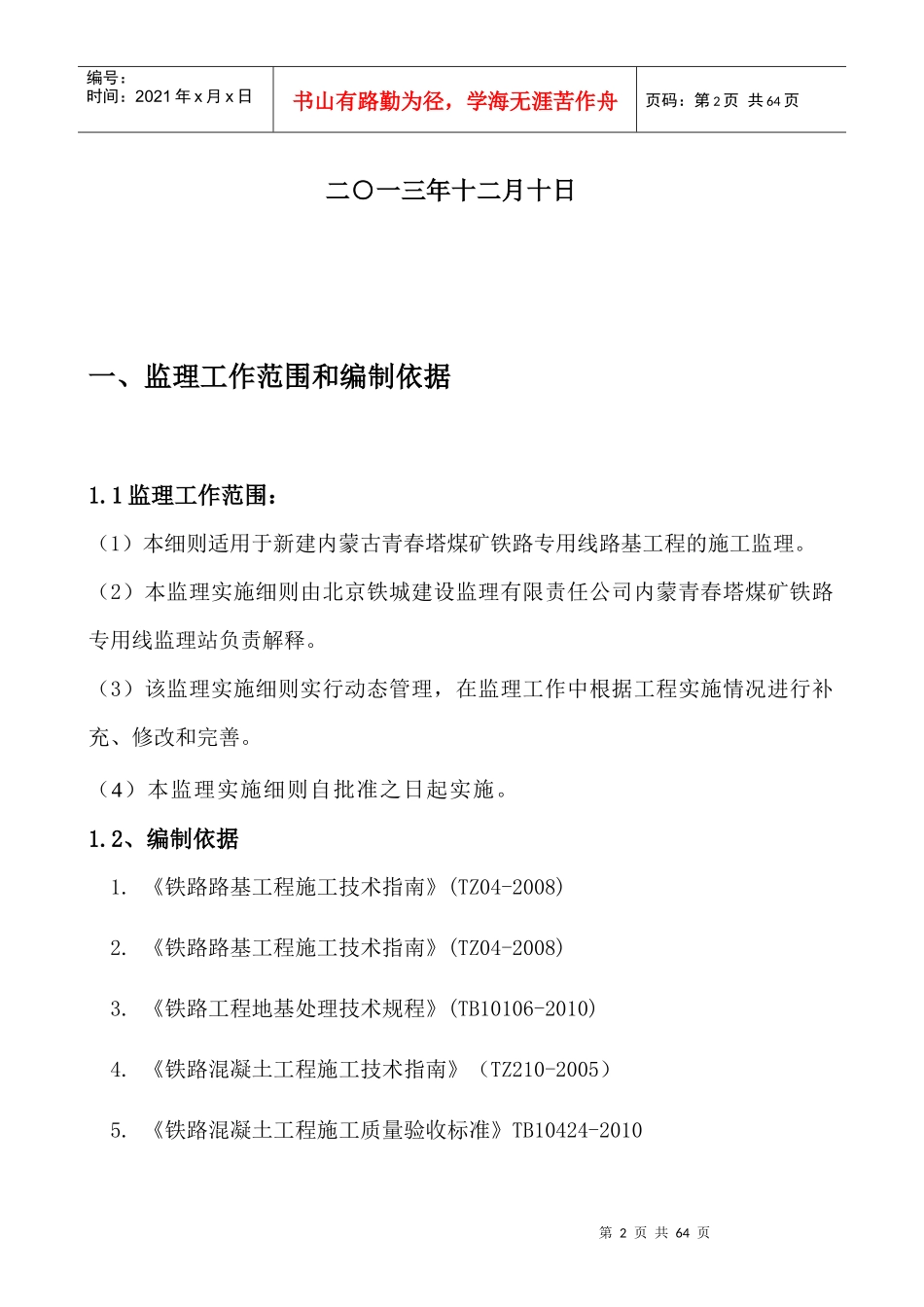

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页内蒙古青春塔煤矿铁路专用线路基工程监理实施细则编制：郭和鸣审核：审批：谢斌辉北京铁城建设监理有限责任公司内蒙青春塔煤矿铁路专用线监理站第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页二○一三年十二月十日一、监理工作范围和编制依据1.1监理工作范围：（1）本细则适用于新建内蒙古青春塔煤矿铁路专用线路基工程的施工监理。（2）本监理实施细则由北京铁城建设监理有限责任公司内蒙青春塔煤矿铁路专用线监理站负责解释。（3）该监理实施细则实行动态管理，在监理工作中根据工程实施情况进行补充、修改和完善。（4）本监理实施细则自批准之日起实施。1.2、编制依据1.《铁路路基工程施工技术指南》(TZ04-2008)2.《铁路路基工程施工技术指南》(TZ04-2008)3.《铁路工程地基处理技术规程》(TB10106-2010)4.《铁路混凝土工程施工技术指南》（TZ210-2005）5.《铁路混凝土工程施工质量验收标准》TB10424-2010第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页6.《地下工程防水技术规范》(GB50108-98)7.《铁路路基工程施工质量验收标准》（TB10414-2003）8.《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003）9.《铁路路基工程施工安全技术规程》（TB10302-2009）10.《铁路建设工程监理规范》(TB10402-2007)11.本标段路基设计施工图及有关参考图12.本工程经审核批准的《青春塔煤矿铁路专用线监理规划》13.内蒙古珠江投资公司有关隧道施工的相关要求、规定。14.经批准后的《施工组织设计》。15.《铁路建设工程监理规划编制指南》和《铁路建设工程监实施细则编制指南》（建建〔2009〕389号二、专业工程特点及其主要技术指标2.1专业技术特点1、本标段的路基工程概况本标段起止桩号为DK0+200——DK32+420，正线长度为32.67km,全线区间路基长度为6.786km，站场路基长度为3.699km，合计全线路基长度为10.485km，占线路总长的32.1%。罐子沟环形装车线4166.84m，青春塔车站环形装车线912m。站场3座（青春塔车站；罐子沟环形装车站;马栅车第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页站）。本工程区间路基土石方总量349.1150万m3，其中：土方194.1631万m3，石方71.2443万m3，级配碎石41.9180万m3，A、B填料41.7896万m3。站场土石方为251.4852万m3，土方143.7562万m3，石方76.0638万m3，级配碎石10.7164万m3，A、B填料20.2344万m3。加固防护14.6万m3圬工方、基地处理挤密桩0.7万m3，重型机械碾压8.09万m2。2、路基结构形式.填料要求及压实标准基床由基床表层和基床底层组成，基床表层厚0.6m，基床底层厚1.9m，总厚度为2.5m，其中，基床表层优先选用A组填料，其次为B组填料基床底层填筑A.B、C组填料或改良土，对于高度小于基床厚度的路堤，其基床范围包括地基的一部分，对于路堑则为路基面以下2.5m的厚度，路堑地带及路堤填方不足2.5m的地段，基床部分应根据设计要求考虑加固或换填。基床表层A组填料；级配及材料性能应符合《铁路路基床表层级配碎石技术条件》的要求；颗粒粒径d≤150mm，基床底层采用A.B组填料或改良土填筑，基床以下路堤应优先选用A\.B组填料和C组填料或改良土填筑，当采用C组细粒土填料时，应根据土源性质进行改良后填筑。其压实标准见下表：基床表层填料的压实标准表第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页层位厚度（m）填料压实标准地基系数K30（MPa/m）变形模量EV2（MPa）动态变形模量EVd（MPa）孔隙率n基床表层0.6级配碎石≧140≧≧＜29%基床底层填料的压实标准表层位厚度（m）填料压实标准地基系数K30（MPa/m）变形模量EV2（MPa）动态变形模量EVd（MPa）压实系数孔隙率n基床表层2.9改良细粒土≧90≧0.91﹣砂类土及细砾土≧100≧≧﹣＜31%碎石类及粗砾土≧130≧≧﹣＜31%基床以下路堤填料及压实标准层位厚度（m）填料压实标准地基系数K30（MPa/m）变形模量EV2...
