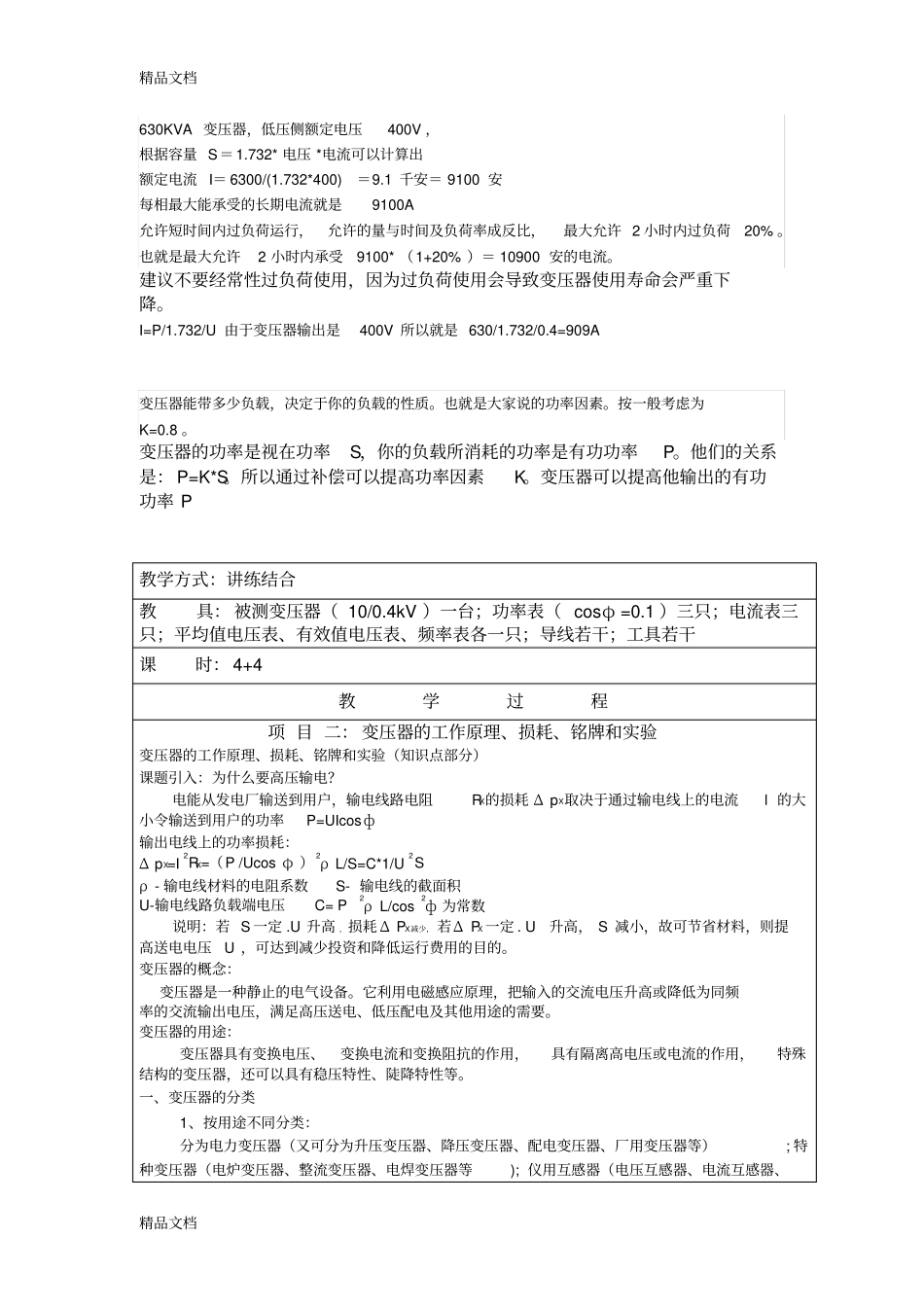

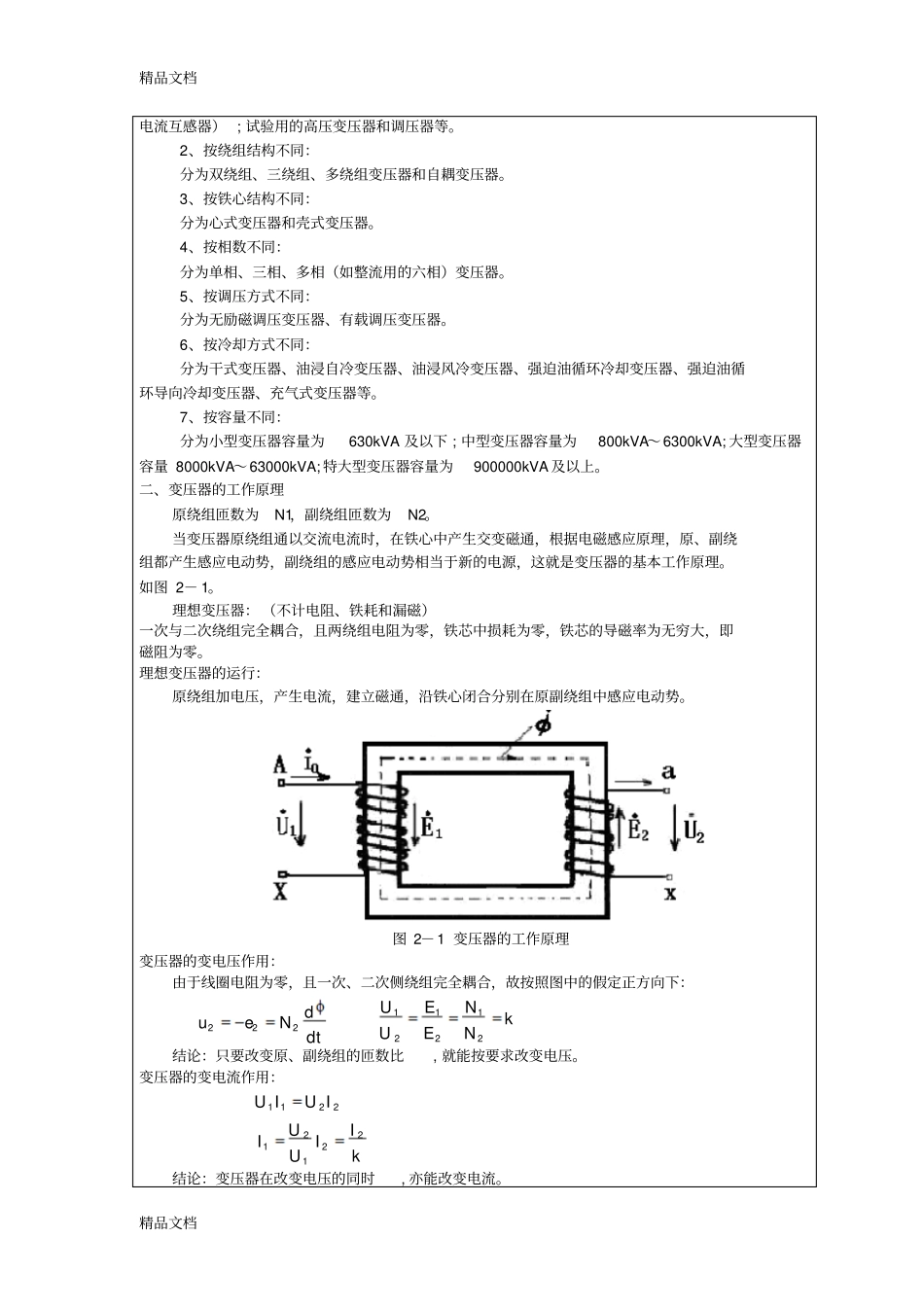

精品文档精品文档630KVA变压器，低压侧额定电压400V，根据容量S＝1.732*电压*电流可以计算出额定电流I＝6300/(1.732*400)＝9.1千安＝9100安每相最大能承受的长期电流就是9100A允许短时间内过负荷运行，允许的量与时间及负荷率成反比，最大允许2小时内过负荷20%。也就是最大允许2小时内承受9100*（1+20%）＝10900安的电流。建议不要经常性过负荷使用，因为过负荷使用会导致变压器使用寿命会严重下降。I=P/1.732/U由于变压器输出是400V所以就是630/1.732/0.4=909A变压器能带多少负载，决定于你的负载的性质。也就是大家说的功率因素。按一般考虑为K=0.8。变压器的功率是视在功率S，你的负载所消耗的功率是有功功率P。他们的关系是：P=K*S。所以通过补偿可以提高功率因素K。变压器可以提高他输出的有功功率P教学方式：讲练结合教具：被测变压器（10/0.4kV）一台；功率表（cosφ=0.1）三只；电流表三只；平均值电压表、有效值电压表、频率表各一只；导线若干；工具若干课时：4+4教学过程项目二：变压器的工作原理、损耗、铭牌和实验变压器的工作原理、损耗、铭牌和实验（知识点部分）课题引入：为什么要高压输电？电能从发电厂输送到用户，输电线路电阻RX的损耗ΔpX取决于通过输电线上的电流l的大小令输送到用户的功率P=UIcosф输出电线上的功率损耗：ΔpX=I2RX=（P/Ucosφ）2ρL/S=C*1/U2Sρ-输电线材料的电阻系数S-输电线的截面积U-输电线路负载端电压C=P2ρL/cos2ф为常数说明：若S一定.U升高，损耗ΔPX减少，若ΔPX一定.U升高，S减小，故可节省材料，则提高送电电压U，可达到减少投资和降低运行费用的目的。变压器的概念：变压器是一种静止的电气设备。它利用电磁感应原理，把输入的交流电压升高或降低为同频率的交流输出电压，满足高压送电、低压配电及其他用途的需要。变压器的用途：变压器具有变换电压、变换电流和变换阻抗的作用，具有隔离高电压或电流的作用，特殊结构的变压器，还可以具有稳压特性、陡降特性等。一、变压器的分类1、按用途不同分类：分为电力变压器（又可分为升压变压器、降压变压器、配电变压器、厂用变压器等）;特种变压器（电炉变压器、整流变压器、电焊变压器等);仪用互感器（电压互感器、电流互感器、精品文档精品文档电流互感器）;试验用的高压变压器和调压器等。2、按绕组结构不同：分为双绕组、三绕组、多绕组变压器和自耦变压器。3、按铁心结构不同：分为心式变压器和壳式变压器。4、按相数不同：分为单相、三相、多相（如整流用的六相）变压器。5、按调压方式不同：分为无励磁调压变压器、有载调压变压器。6、按冷却方式不同：分为干式变压器、油浸自冷变压器、油浸风冷变压器、强迫油循环冷却变压器、强迫油循环导向冷却变压器、充气式变压器等。7、按容量不同：分为小型变压器容量为630kVA及以下;中型变压器容量为800kVA～6300kVA;大型变压器容量8000kVA～63000kVA;特大型变压器容量为900000kVA及以上。二、变压器的工作原理原绕组匝数为N1，副绕组匝数为N2。当变压器原绕组通以交流电流时，在铁心中产生交变磁通，根据电磁感应原理，原、副绕组都产生感应电动势，副绕组的感应电动势相当于新的电源，这就是变压器的基本工作原理。如图2－1。理想变压器：（不计电阻、铁耗和漏磁）一次与二次绕组完全耦合，且两绕组电阻为零，铁芯中损耗为零，铁芯的导磁率为无穷大，即磁阻为零。理想变压器的运行：原绕组加电压，产生电流，建立磁通，沿铁心闭合分别在原副绕组中感应电动势。图2－1变压器的工作原理变压器的变电压作用：由于线圈电阻为零，且一次、二次侧绕组完全耦合，故按照图中的假定正方向下：222dueNdt111222UENkUEN结论：只要改变原、副绕组的匝数比,就能按要求改变电压。变压器的变电流作用：112222121UIUIUIIIUk结论：变压器在改变电压的同时,亦能改变电流。精品文档精品文档变压器的变阻抗作用图中，二次侧绕组电路负载阻抗为：22IUZL如果从一次侧绕组电路来看LZ，则其大小为：LLZkIUNNINNUNNIUZ211212121112221结论：变压器在改变电压的同时,亦能实现对阻抗的变换。本次小结：1、变压器是按电磁感应原理工作的静止电气设备，它在电力...
