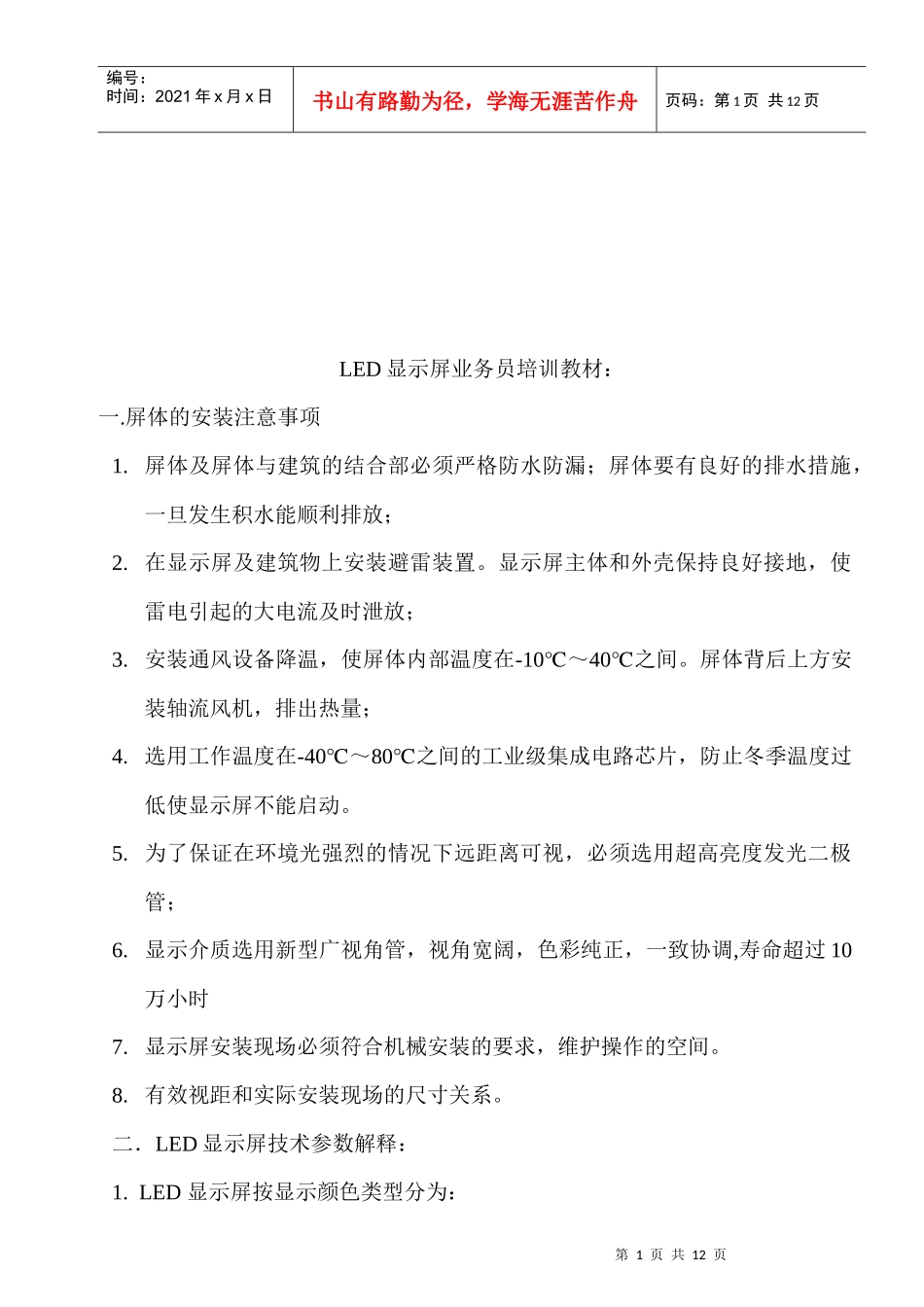

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页LED显示屏业务员培训教材：一.屏体的安装注意事项1.屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；2.在显示屏及建筑物上安装避雷装置。显示屏主体和外壳保持良好接地，使雷电引起的大电流及时泄放；3.安装通风设备降温，使屏体内部温度在-10℃～40℃之间。屏体背后上方安装轴流风机，排出热量；4.选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。5.为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；6.显示介质选用新型广视角管，视角宽阔，色彩纯正，一致协调,寿命超过10万小时7.显示屏安装现场必须符合机械安装的要求，维护操作的空间。8.有效视距和实际安装现场的尺寸关系。二．LED显示屏技术参数解释：1.LED显示屏按显示颜色类型分为：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页单基色LED显示屏，双基色LED显示屏和全彩色LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。单色屏一般由红色发光材料构成。双基色屏一般由红色和黄绿色发光材料构成。全彩色由红色，绿色，蓝色构成；1.基本发光点：LED◆发光管：发光二极管的简称（LightEmettingDiode）。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。由于LED工作电压低（仅1.5V-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌LED◆模块：由若干晶片构成发光矩阵,用环氧树脂封装于塑料壳内，常用的为8X8点阵模块。LED◆集束管：为提高亮度,增加视距，将两只以上至数十只LED集成封装成一只集束管，作为一个像素。这种LED集束管主要用于制作间距较大的户外屏，又称为像素筒。目前国内应用较少。◆贴片式LED发光灯（或称SMDLED）：就是LED发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页维护，有效克服马赛克现象。2．LED显示屏：LED◆屏体：将LED模块或集束管按照实际需要大小拼装排列成矩阵，配以专用显示电路，直流稳压电源，软件，框架及外装饰等，即构成一台LED显示屏。◆屏体分辨率：LED显示屏横向像素点数乘以纵向像素点数，即为屏体分辨率。◆单元板：是显示屏的主体组成单元，由发光材料及驱动电路构成。室内屏通常由单元板构成。◆模组：户外显示屏的最小显示单元。由若干个发光二极管按照一定的排列顺序，通过焊接、灌胶等工艺封装在固定的模壳里，便成为一个模组。◆单元箱体：是显示屏的主体组成单元，由单元板按一定次序组成。户外屏通常由单元箱体构成。3．像素◆像素：LED显示屏中的每一个可被单独控制的发光单元称为像素。◆像素间距：LED显示屏的俩俩像素间的中心距离称为像素间距，又叫点间距。点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。像素直径越小，点间距就越小。4．基色◆单基色：每一个像素有一个LED管芯，可以为红光管芯，可以为绿光管芯，也可以为蓝光管芯。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页◆双基色：每一个像素有两个LED管芯：一为红光管芯，一为绿光管芯。红光管芯亮时该像素为红色，绿光管芯亮时该像素为绿色，红绿两管芯同时亮时则该像素为黄色。◆全彩色：红绿双基色再加上蓝基色，三种基色就构成全彩色。由于蓝色管芯价格逐步下降，以及全彩色较强的表现力，全彩色屏市场需求正处于上升期。5．灰度◆灰度：是指像素发光明暗变化和色彩的深浅的程度。6．亮度◆亮度(Luminance)：在给定方...
