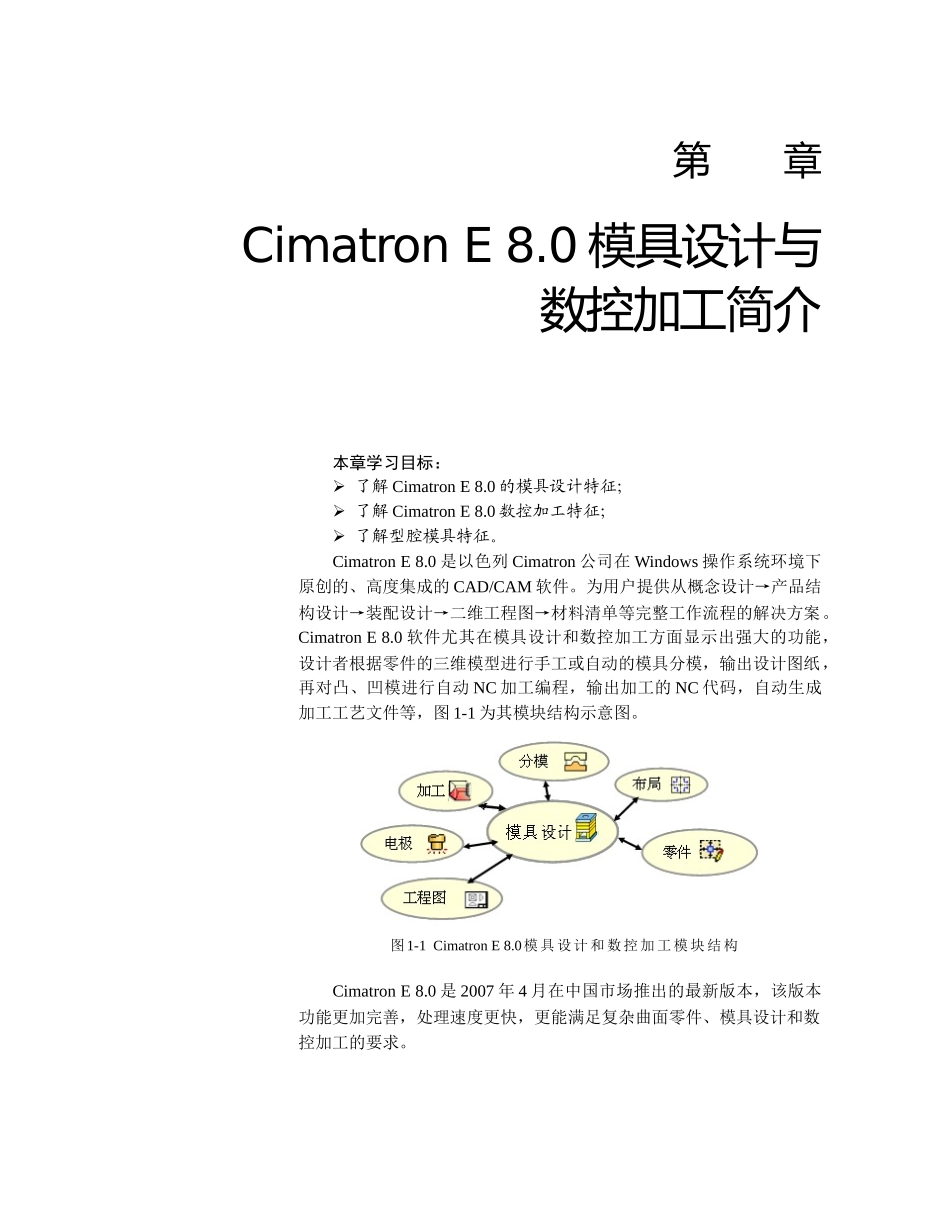

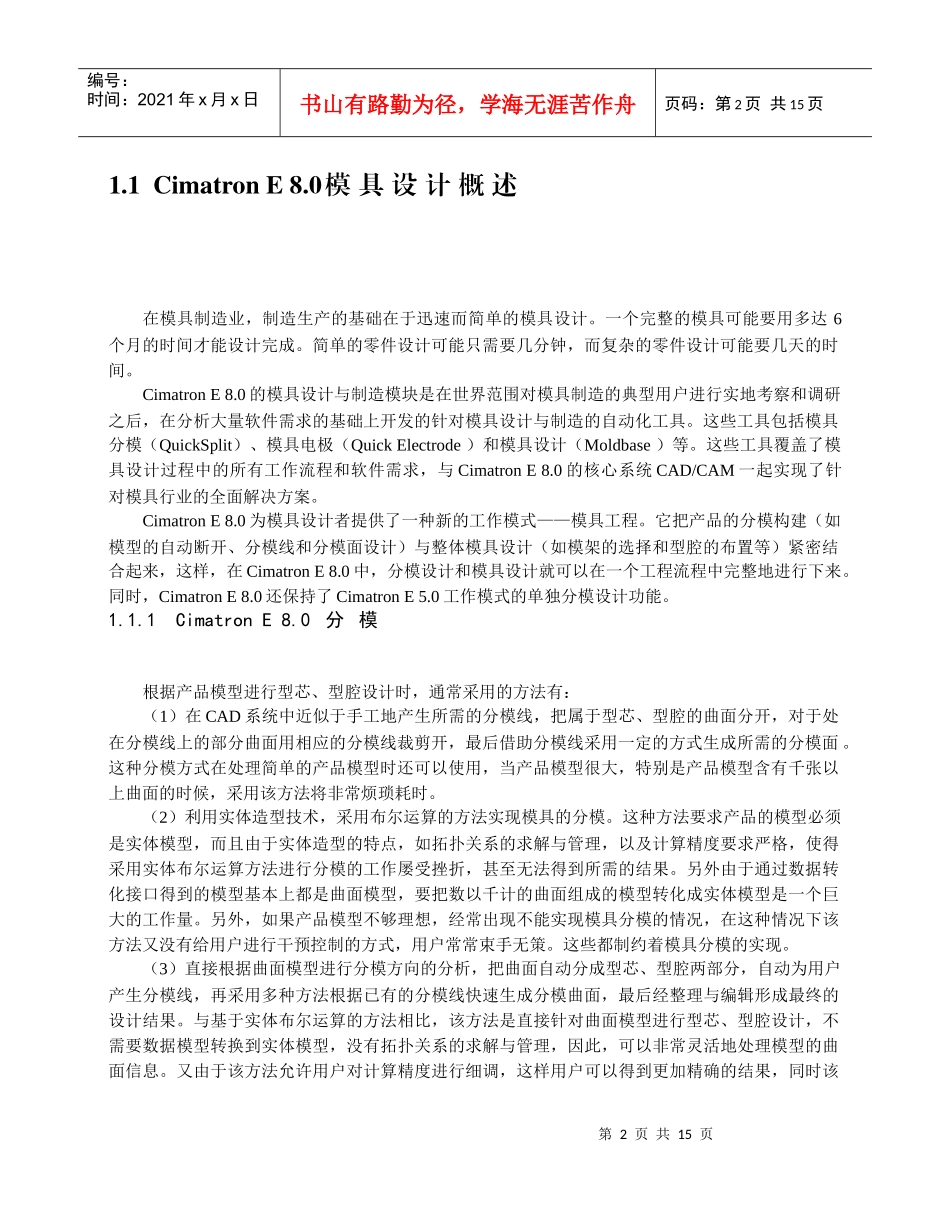

第1章CimatronE8.0模具设计与数控加工简介本章学习目标：了解CimatronE8.0的模具设计特征；了解CimatronE8.0数控加工特征；了解型腔模具特征。CimatronE8.0是以色列Cimatron公司在Windows操作系统环境下原创的、高度集成的CAD/CAM软件。为用户提供从概念设计→产品结构设计→装配设计→二维工程图→材料清单等完整工作流程的解决方案。CimatronE8.0软件尤其在模具设计和数控加工方面显示出强大的功能，设计者根据零件的三维模型进行手工或自动的模具分模，输出设计图纸，再对凸、凹模进行自动NC加工编程，输出加工的NC代码，自动生成加工工艺文件等，图1-1为其模块结构示意图。图1-1CimatronE8.0模具设计和数控加工模块结构CimatronE8.0是2007年4月在中国市场推出的最新版本，该版本功能更加完善，处理速度更快，更能满足复杂曲面零件、模具设计和数控加工的要求。第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页1.1CimatronE8.0模具设计概述在模具制造业，制造生产的基础在于迅速而简单的模具设计。一个完整的模具可能要用多达6个月的时间才能设计完成。简单的零件设计可能只需要几分钟，而复杂的零件设计可能要几天的时间。CimatronE8.0的模具设计与制造模块是在世界范围对模具制造的典型用户进行实地考察和调研之后，在分析大量软件需求的基础上开发的针对模具设计与制造的自动化工具。这些工具包括模具分模（QuickSplit）、模具电极（QuickElectrode）和模具设计（Moldbase）等。这些工具覆盖了模具设计过程中的所有工作流程和软件需求，与CimatronE8.0的核心系统CAD/CAM一起实现了针对模具行业的全面解决方案。CimatronE8.0为模具设计者提供了一种新的工作模式——模具工程。它把产品的分模构建（如模型的自动断开、分模线和分模面设计）与整体模具设计（如模架的选择和型腔的布置等）紧密结合起来，这样，在CimatronE8.0中，分模设计和模具设计就可以在一个工程流程中完整地进行下来。同时，CimatronE8.0还保持了CimatronE5.0工作模式的单独分模设计功能。1.1.1CimatronE8.0分模根据产品模型进行型芯、型腔设计时，通常采用的方法有：（1）在CAD系统中近似于手工地产生所需的分模线，把属于型芯、型腔的曲面分开，对于处在分模线上的部分曲面用相应的分模线裁剪开，最后借助分模线采用一定的方式生成所需的分模面。这种分模方式在处理简单的产品模型时还可以使用，当产品模型很大，特别是产品模型含有千张以上曲面的时候，采用该方法将非常烦琐耗时。（2）利用实体造型技术，采用布尔运算的方法实现模具的分模。这种方法要求产品的模型必须是实体模型，而且由于实体造型的特点，如拓扑关系的求解与管理，以及计算精度要求严格，使得采用实体布尔运算方法进行分模的工作屡受挫折，甚至无法得到所需的结果。另外由于通过数据转化接口得到的模型基本上都是曲面模型，要把数以千计的曲面组成的模型转化成实体模型是一个巨大的工作量。另外，如果产品模型不够理想，经常出现不能实现模具分模的情况，在这种情况下该方法又没有给用户进行干预控制的方式，用户常常束手无策。这些都制约着模具分模的实现。（3）直接根据曲面模型进行分模方向的分析，把曲面自动分成型芯、型腔两部分，自动为用户产生分模线，再采用多种方法根据已有的分模线快速生成分模曲面，最后经整理与编辑形成最终的设计结果。与基于实体布尔运算的方法相比，该方法是直接针对曲面模型进行型芯、型腔设计，不需要数据模型转换到实体模型，没有拓扑关系的求解与管理，因此，可以非常灵活地处理模型的曲面信息。又由于该方法允许用户对计算精度进行细调，这样用户可以得到更加精确的结果，同时该第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页方法为用户的人工干预提供了灵活的手段。第三种方法代表了当今最新的技术发展路线，成为面向工具制造行业，特别是模具制造行业最有生命力的工具，CimatronE8.0的快速分模正是采用了这种方法。CimatronE8.0快速分模设计包含交互式的工具，它使得分模的生成和分模方向的分析...
