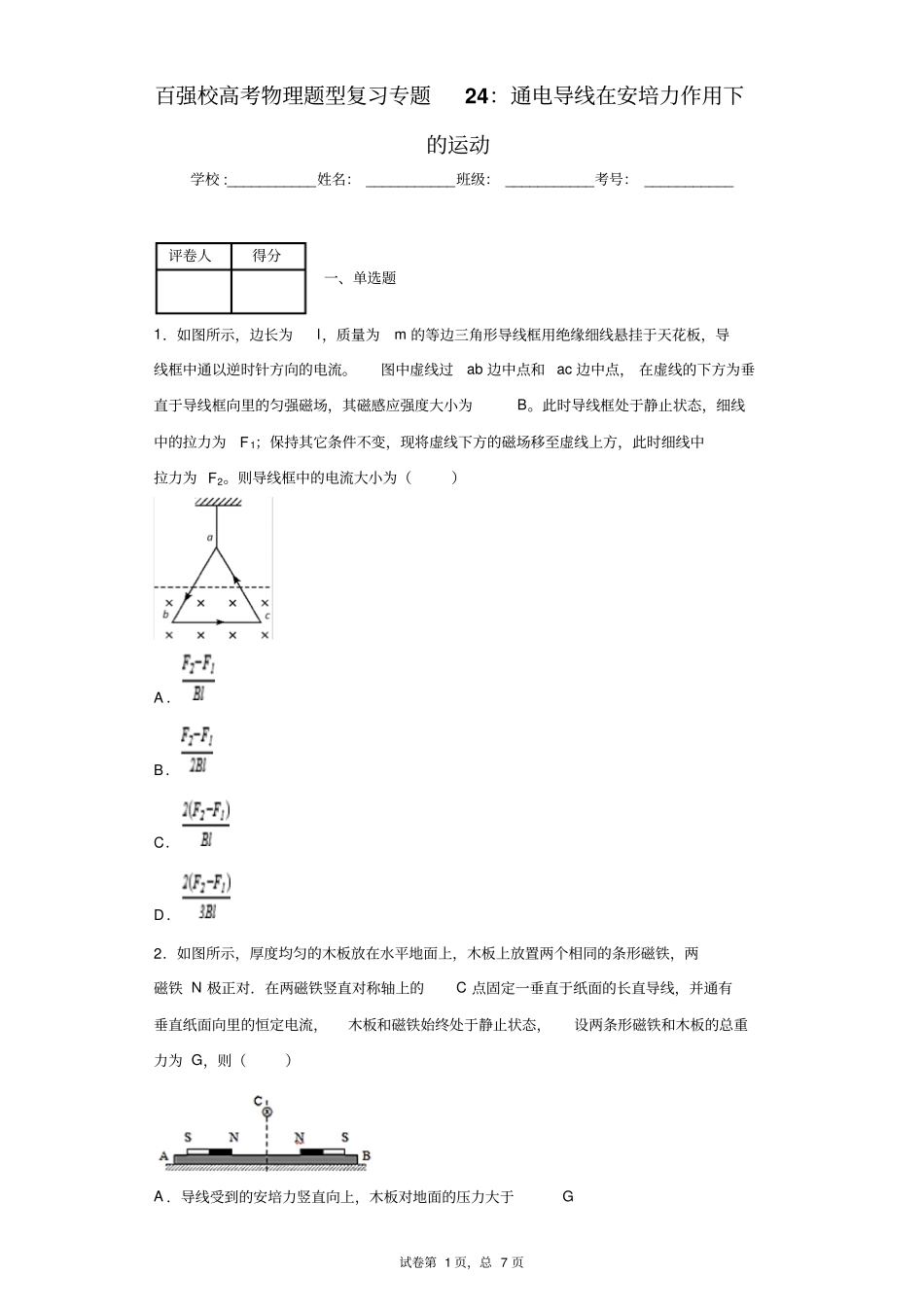

试卷第1页，总7页百强校高考物理题型复习专题24：通电导线在安培力作用下的运动学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图所示，边长为l，质量为m的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通以逆时针方向的电流。图中虚线过ab边中点和ac边中点，在虚线的下方为垂直于导线框向里的匀强磁场，其磁感应强度大小为B。此时导线框处于静止状态，细线中的拉力为F1；保持其它条件不变，现将虚线下方的磁场移至虚线上方，此时细线中拉力为F2。则导线框中的电流大小为（）A．B．C．D．2．如图所示，厚度均匀的木板放在水平地面上，木板上放置两个相同的条形磁铁，两磁铁N极正对．在两磁铁竖直对称轴上的C点固定一垂直于纸面的长直导线，并通有垂直纸面向里的恒定电流，木板和磁铁始终处于静止状态，设两条形磁铁和木板的总重力为G，则（）A．导线受到的安培力竖直向上，木板对地面的压力大于G试卷第2页，总7页B．导线受到的安培力竖直向下，木板对地面的压力小于GC．导线受到的安培力水平向右，木板受到地面的摩擦力水平向左D．导线受到的安培力水平向右，木板受到地面的摩擦力水平向右3．如图所示为一螺距较大、有弹性的通电螺线管的磁场截面分布图，直线为螺线管的中轴线（与某一磁感线重合），ab为用绝缘细线悬挂的位于螺线管的正上方的通电直导线，其电流方向由a到b，电流很小，不影响螺线管在空间产生的磁场。下列说法正确的是（）A．图中关于轴线对称的P、Q两点的磁感应强度相同B．直导线ab通电后，a端垂直纸面向外转动C．断开螺线管的电源后，螺线管有沿水平方向向内收缩的趋势D．将不计重力的电子沿中轴线射入螺线管，电子将做匀速直线运动评卷人得分二、多选题4．如图所示，固定的水平放置的平行导轨CD、EH足够长，在导轨的左端用导线连接一电阻R，导轨间距为L，一质量为M、长为2L的金属棒放在导轨上，在平行于导轨的水平力F作用下以速度v向右匀速运动，运动过程中金属棒与导轨保持垂直，金属棒与导轨间的动摩擦因数为μ，整个装置处于竖直向下的匀强磁场中(图中未画出)，磁场的磁感应强度大小为B，导轨单位长度的电阻为r，其余电阻不计。若在0时刻水平力的大小为F0，则在0—t时间内，以下说法正确的有A．水平力F对金属棒的冲量大小F0tB．水平力和摩擦力的合力对金属棒的冲量为零C．合力对金属棒做的功为零D．若某时刻通过电阻R的电流为I，则此时水平力F的功率为(BIL+μMg)v试卷第3页，总7页5．已知长直通电导线产生的磁场中，某点的磁感应强度满足B=k(其中k为比例系数，I为电流强度，r为该点到直导线的距离)。如图，A、B、C三根相互平行的固定长直导线分别位于等腰直角三角形的三个顶点，均通有电流I，A、B两根导线中电流方向垂直纸面向里，C导线中电流垂直纸面向外，下列说法正确的是A．A导线所受磁场作用力的方向与AB平行B．C导线所受磁场作用力的方向与AB垂直C．A、C二根单位长度所受的磁场作用力大小之比为1︰2D．A、B、C三根单位长度所受的磁场作用力大小之比为︰︰16．如图，斜面上有一条形磁铁，其右上角有一垂直纸面的通电直导线，磁极和电流方向如图中标注，现发现在导线中电流增大的过程中，磁铁始终静止于斜面，则此过程中()A．斜面对磁铁的支持力增大B．斜面对磁铁的支持力减小C．斜面对磁铁的摩擦力增大D．斜面对磁铁的摩擦力减小评卷人得分三、解答题7．如图所示，两根平行光滑金属导轨MP、NQ与水平面成θ＝30°角固定放置，装置所在区域存在一沿竖直方向的匀强磁场，导轨电阻不计，两导轨间距L＝0.5m，在两导轨形成的斜面上放一个与导轨垂直的均匀金属棒ab，同时闭合电键S，金属棒ab处于静止状态，它的质量为m＝5×10﹣2kg．金属棒ab两端连在导轨间部分对应的电阻为R2＝2Ω，电源电动势E＝3V，电源内阻r＝0.5Ω，电阻R1＝2Ω，其他电阻不计。g取10m/s2，求：试卷第4页，总7页（1）金属棒中的电流；（2）所加磁场的磁感应强度大小和方向。8．如图所示，水平导轨间距为，导轨电阻忽略不计，导体棒ab的质量，电阻，与导轨接触良好，电源电动势，内阻，电阻，外加匀强磁场的磁感应强度，方向垂直于ab...
