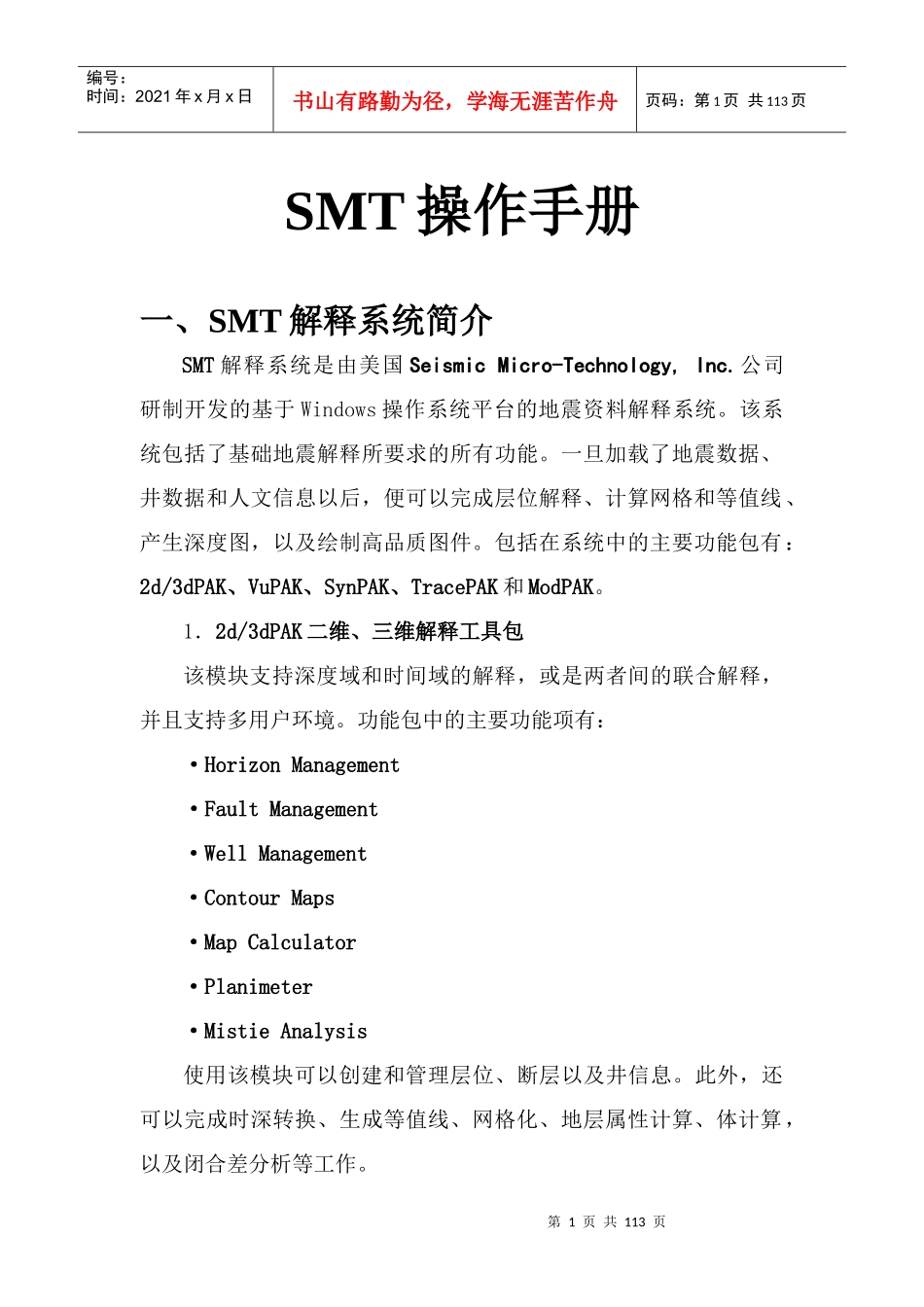

第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共113页SMT操作手册一、SMT解释系统简介SMT解释系统是由美国SeismicMicro-Technology,Inc.公司研制开发的基于Windows操作系统平台的地震资料解释系统。该系统包括了基础地震解释所要求的所有功能。一旦加载了地震数据、井数据和人文信息以后，便可以完成层位解释、计算网格和等值线、产生深度图，以及绘制高品质图件。包括在系统中的主要功能包有：2d/3dPAK、VuPAK、SynPAK、TracePAK和ModPAK。1．2d/3dPAK二维、三维解释工具包该模块支持深度域和时间域的解释，或是两者间的联合解释，并且支持多用户环境。功能包中的主要功能项有：·HorizonManagement·FaultManagement·WellManagement·ContourMaps·MapCalculator·Planimeter·MistieAnalysis使用该模块可以创建和管理层位、断层以及井信息。此外，还可以完成时深转换、生成等值线、网格化、地层属性计算、体计算，以及闭合差分析等工作。第2页共113页第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共113页2.SynPAK合成记录工具包通过该功能包可以进行子波统计、生成理论子波、编辑测井曲线以及测井曲线变换。可以以交互绘图显示的方式，进行测井曲线和地震数据的对比，并且可以进行合成记录的匹配。功能包中的主要功能项有：·Interactivesyntheticcomputationwindow·AutomaticRefinements·LogEditingOperations·WaveletOperations·CrossCorrelationofsyntheticswithextractedseismictracewithinteractiveadjustmentoftime/phaseshift.·Generalpurposecrossplotwithlineorcurvefitanddualfluidanalysis.·Multiplewaveletswithcorrespondingsynthetictracesonasinglescreen·Saveand/orrecalltemplates该多功能包将制作地震合成记录的多个步骤合成一体，并与2d/3dPAK功能包紧密融合。3.VuPAK三维可视化工具包该工具包为空间立体化解释，以及三维显示地球物理和地质信息的交互工具。功能包中主要功能项有：·Generateinformativeandfunctionalpresentations第3页共113页第2页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共113页·Exhibitprojectedandexistingwellinformation·Exhibitandmanipulaterelationshipsofprojectdata此外，还提供了以下功能：·Amoreintuitiveinterface·fastergraphics·Chairdisplays·Interactivelightsourceandsubvolume·A3Dcursor利用该工具包能以三维显示地震数据、井数据、层位及断层，并且可以在垂直地震剖面及时间切片上解释层位和断层。VuPAK包具有完善的三维解释功能，可以利用动画切片对地震数据体进行快速扫描，也可以通过多种立体切割的方式显示地震数据体。还可以通过不透明显示及颜色控制标示出对细微异常的分析结果。该功能包通常与2d/3dPAK功能包联合使用。4.TracePAK地震道功能包该功能包是为二维和三维叠后地震数据的分析及处理而设计。它所具有的操作可以应用于单道、二维线和三维数据。功能包中主要功能项有：·Filtering(Trapezoid,ButterworthandMinimumPhase)·MatchFiltering·SpectralWhitening·AttributeComputation(Hilberttransform,Envelope,Frequency,Rotate,Phase,Paraphase,PeaktoTroughRatio第4页共113页第3页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共113页andAverageEnergy)·OtherComputationssuchasHistogram,OtherStatistics,GainControlandFFT,andPowerSpectrum.·FullseismicTraceInversion·Despiking·Spiking,predictiveandzerophasedeconvolutions·Coherencefiltering·TraceCalculator·Scaling·Resampling除了提供多种滤波器和谱分析以外，TracePAK功能包还提供了其它针对所选道的，非常有效的分析操作。此外，TracePAK功能包中具有一个可以由用户自己定义的道计算器，为统计计算、滤波和属性分析等提供了有效的工具。在TracePAK功能包中生成的地震数据体可以直接应用于系统中的其它功能模块中。5.ModPAK模型正演模块该功能包将地质学和地球物理学融...
