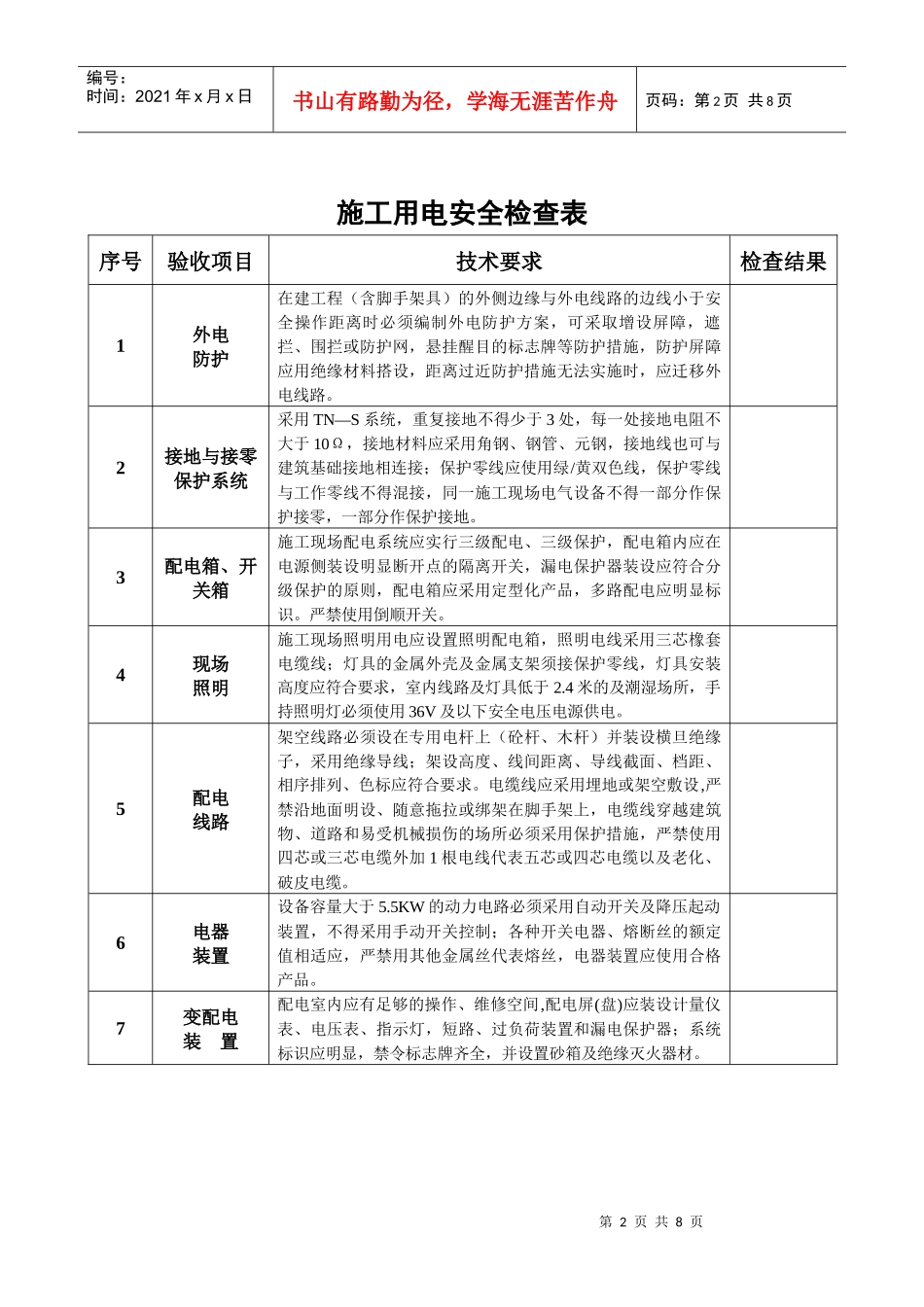

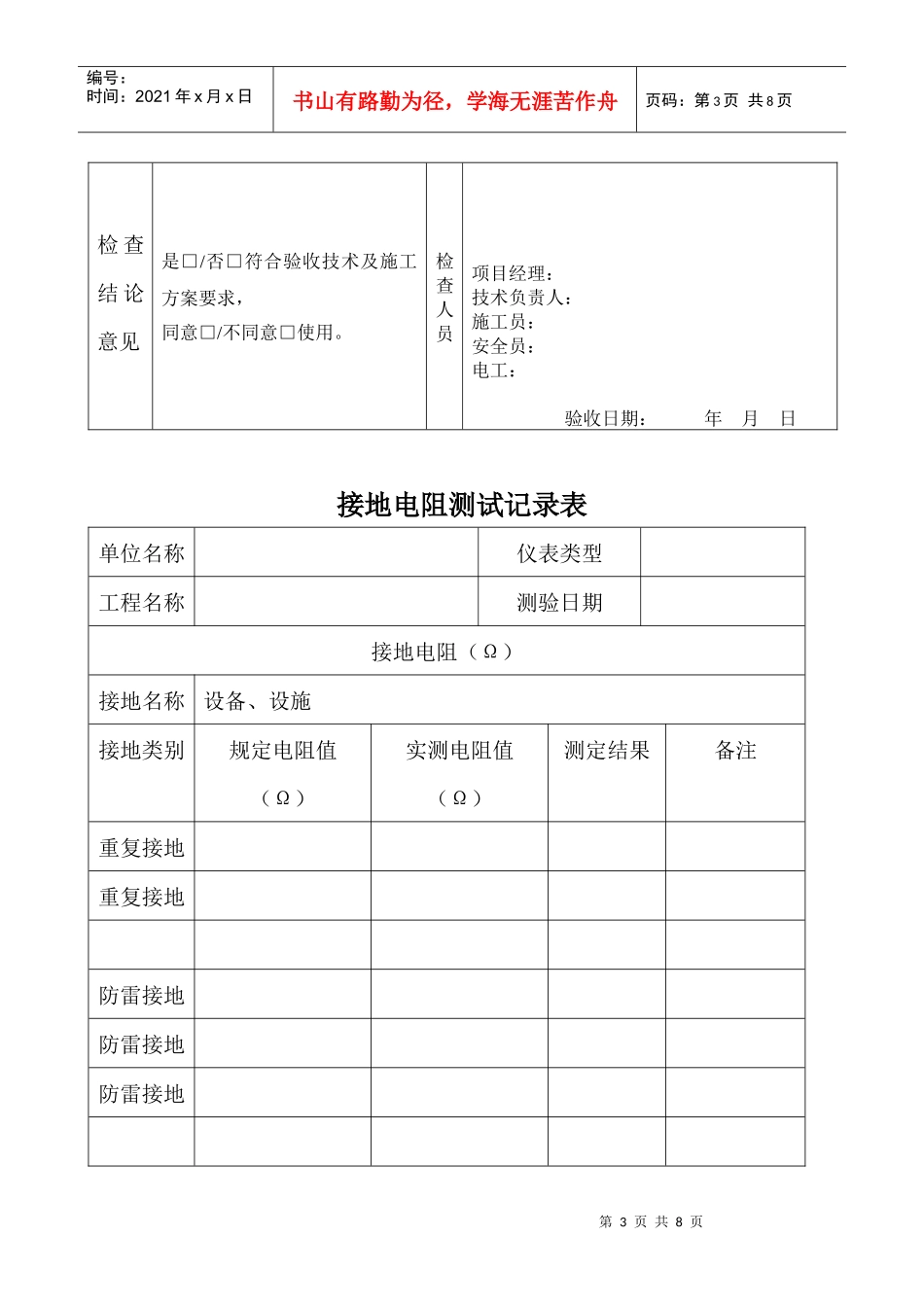

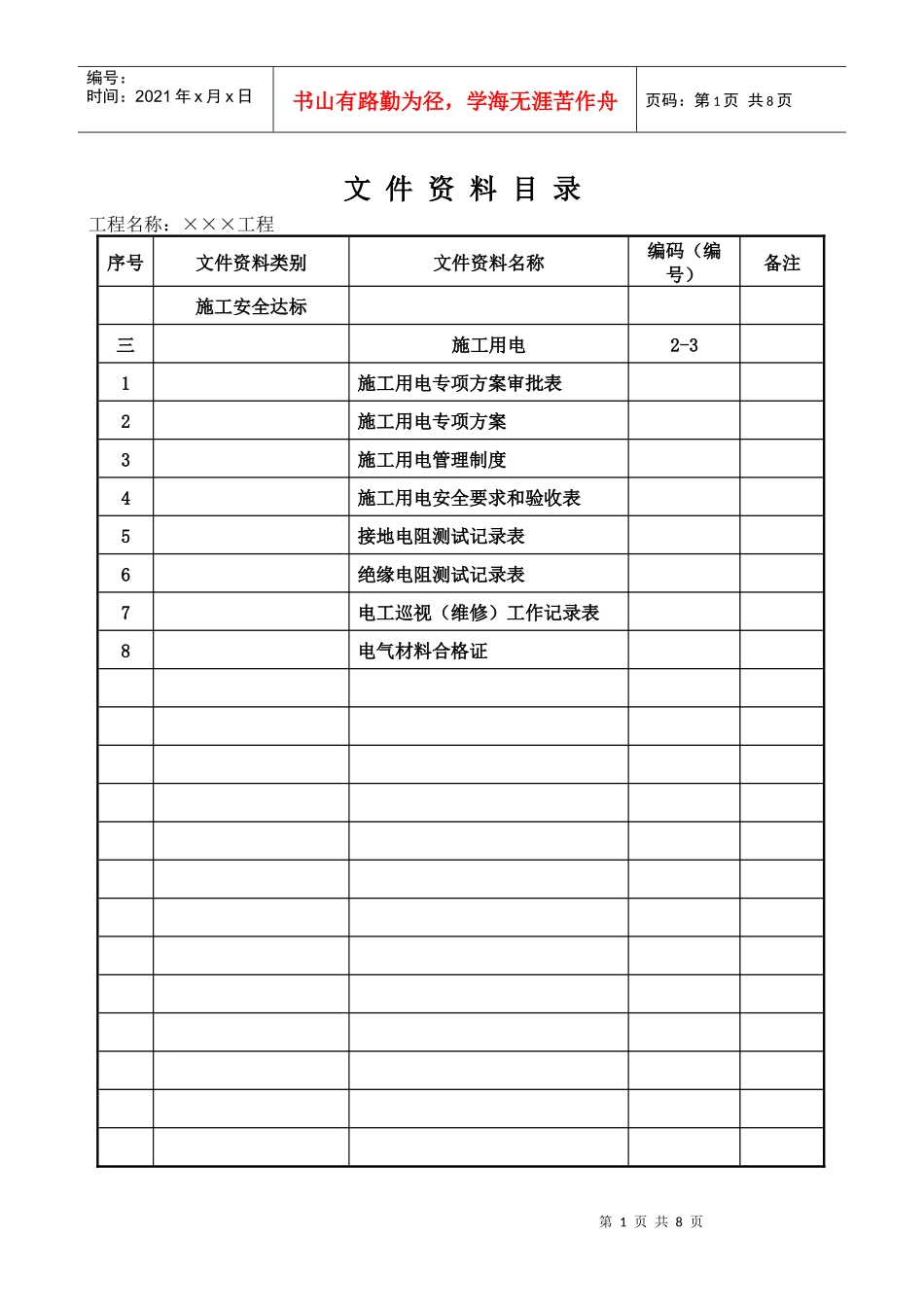

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页文件资料目录工程名称：×××工程序号文件资料类别文件资料名称编码（编号）备注施工安全达标三施工用电2-31施工用电专项方案审批表2施工用电专项方案3施工用电管理制度4施工用电安全要求和验收表5接地电阻测试记录表6绝缘电阻测试记录表7电工巡视（维修）工作记录表8电气材料合格证第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页施工用电安全检查表序号验收项目技术要求检查结果1外电防护在建工程（含脚手架具）的外侧边缘与外电线路的边线小于安全操作距离时必须编制外电防护方案，可采取增设屏障，遮拦、围拦或防护网，悬挂醒目的标志牌等防护措施，防护屏障应用绝缘材料搭设，距离过近防护措施无法实施时，应迁移外电线路。2接地与接零保护系统采用TN—S系统，重复接地不得少于3处，每一处接地电阻不大于10Ω，接地材料应采用角钢、钢管、元钢，接地线也可与建筑基础接地相连接；保护零线应使用绿/黄双色线，保护零线与工作零线不得混接，同一施工现场电气设备不得一部分作保护接零，一部分作保护接地。3配电箱、开关箱施工现场配电系统应实行三级配电、三级保护，配电箱内应在电源侧装设明显断开点的隔离开关，漏电保护器装设应符合分级保护的原则，配电箱应采用定型化产品，多路配电应明显标识。严禁使用倒顺开关。4现场照明施工现场照明用电应设置照明配电箱，照明电线采用三芯橡套电缆线；灯具的金属外壳及金属支架须接保护零线，灯具安装高度应符合要求，室内线路及灯具低于2.4米的及潮湿场所，手持照明灯必须使用36V及以下安全电压电源供电。5配电线路架空线路必须设在专用电杆上（砼杆、木杆）并装设横旦绝缘子，采用绝缘导线；架设高度、线间距离、导线截面、档距、相序排列、色标应符合要求。电缆线应采用埋地或架空敷设,严禁沿地面明设、随意拖拉或绑架在脚手架上，电缆线穿越建筑物、道路和易受机械损伤的场所必须采用保护措施，严禁使用四芯或三芯电缆外加1根电线代表五芯或四芯电缆以及老化、破皮电缆。6电器装置设备容量大于5.5KW的动力电路必须采用自动开关及降压起动装置，不得采用手动开关控制；各种开关电器、熔断丝的额定值相适应，严禁用其他金属丝代表熔丝，电器装置应使用合格产品。7变配电装置配电室内应有足够的操作、维修空间,配电屏(盘)应装设计量仪表、电压表、指示灯，短路、过负荷装置和漏电保护器；系统标识应明显，禁令标志牌齐全，并设置砂箱及绝缘灭火器材。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页检查结论意见是□/否□符合验收技术及施工方案要求，同意□/不同意□使用。检查人员项目经理：技术负责人：施工员：安全员：电工：验收日期：年月日接地电阻测试记录表单位名称仪表类型工程名称测验日期接地电阻（Ω）接地名称设备、设施接地类别规定电阻值（Ω）实测电阻值（Ω）测定结果备注重复接地重复接地防雷接地防雷接地防雷接地第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页防雷接地测验负责人：检测人员：安全员：接地电阻测试记录表（例表）单位名称仪表类型工程名称测验日期接地电阻（Ω）接地名称设备、设施接地类别规定电阻值（Ω）实测电阻值（Ω）测定结果备注重复接地≤10重复接地≤10防雷接地≤30防雷接地≤30第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页防雷接地≤30防雷接地≤30测验负责人：检测人员：安全员：绝缘电阻测试记录表单位名称工作压力评定工程名称仪表型号结论绝缘电阻（MΩ）问题及处理意见设备名称回路编号相别ABBCCACOA地B地第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页C地测验结果上次监测日期注：施工现场移动用具及手持电动工具应半年检测一次，测试合格后贴上标签，方可使用。检测负责人：检测员：安全员：日期：绝缘电阻测试记录表（例表）单位名称工作压...
