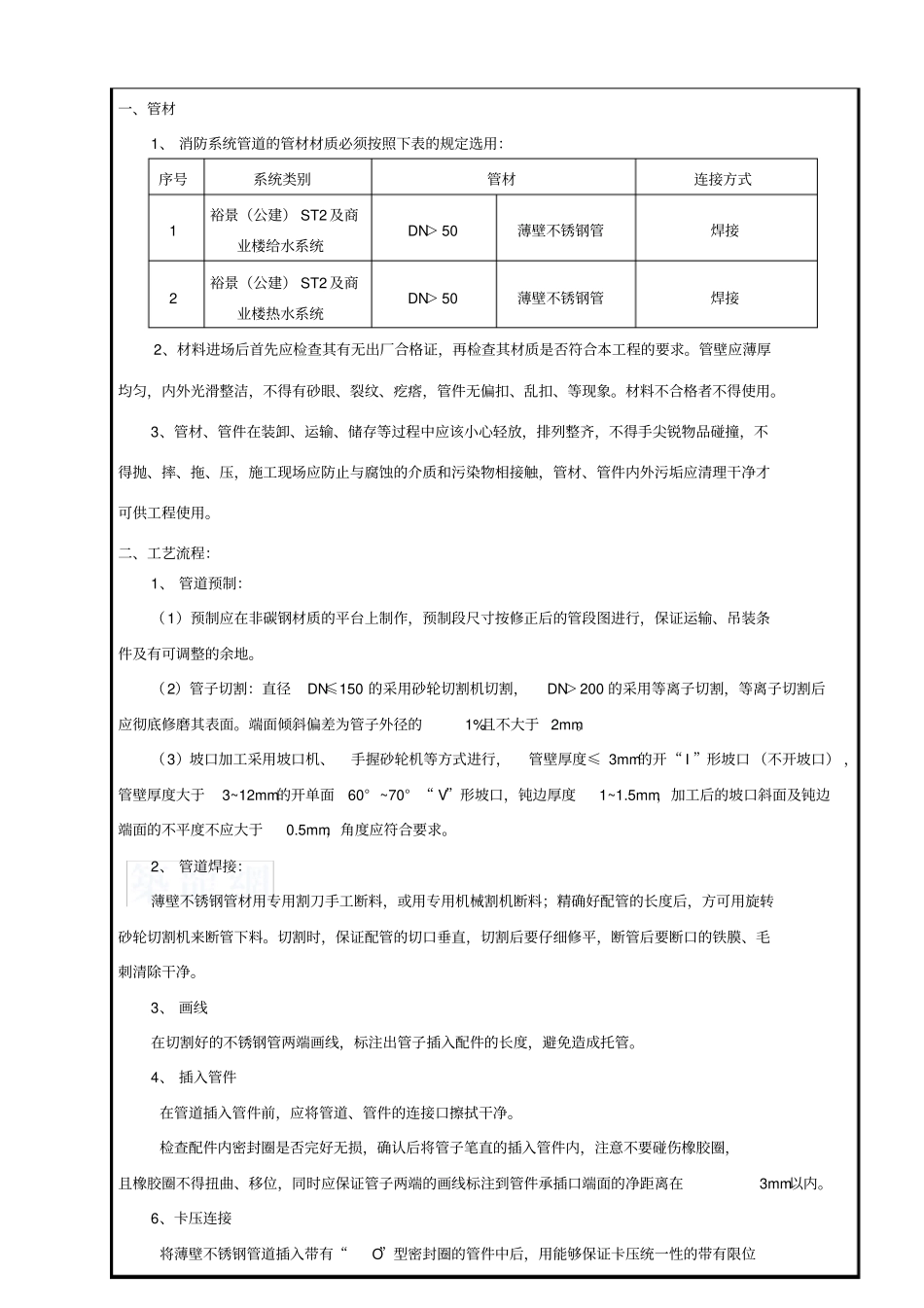

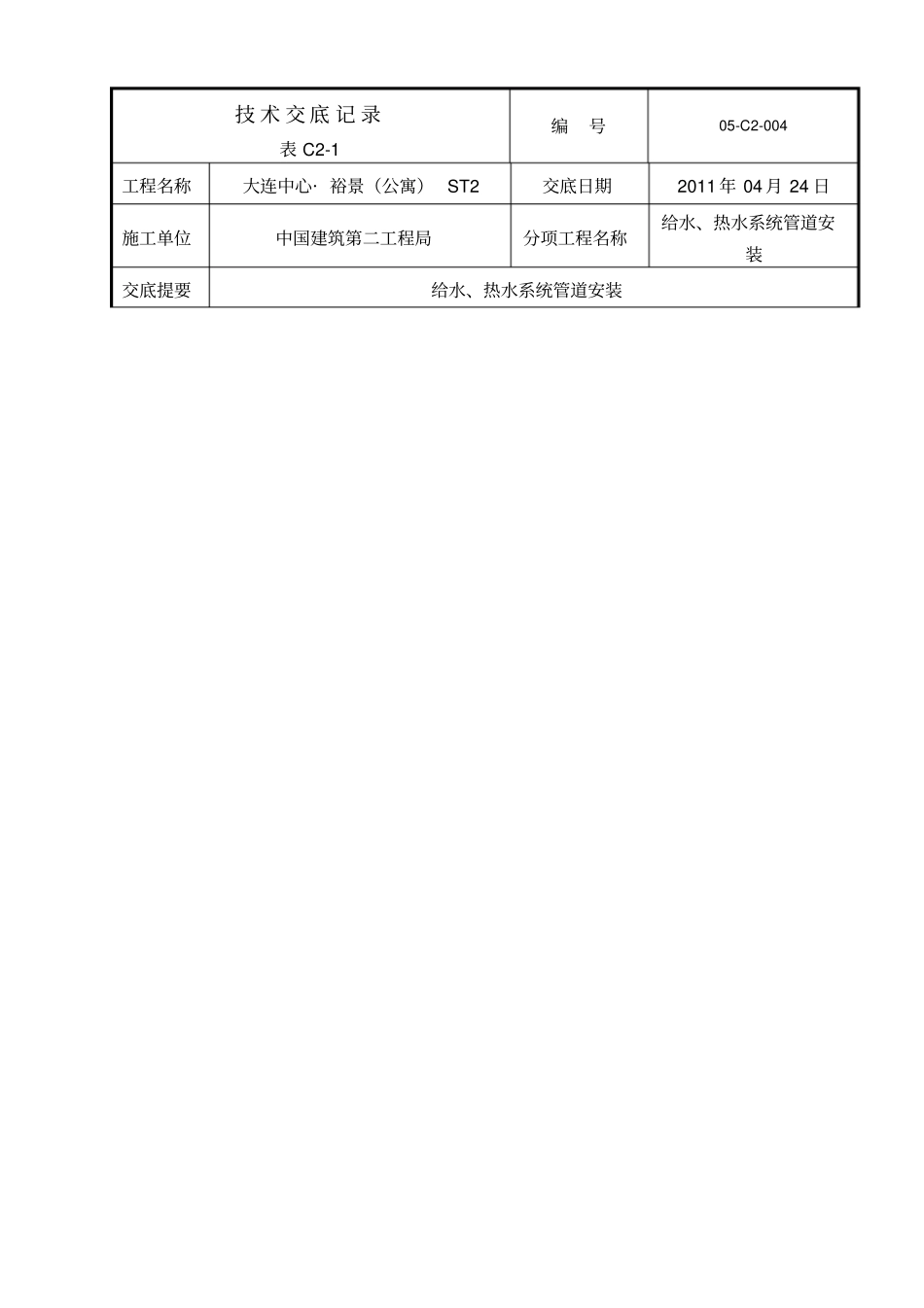

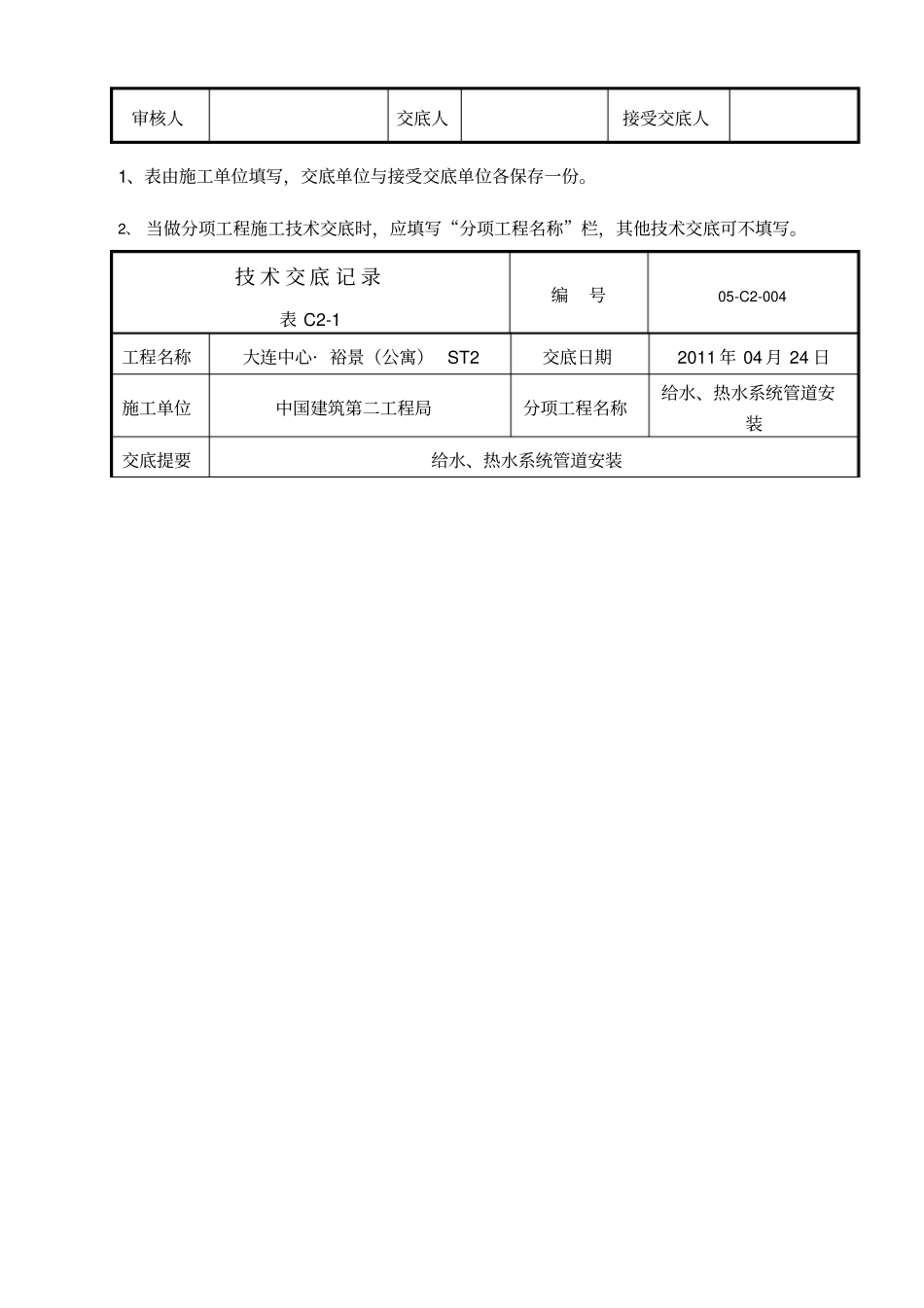

技术交底记录表C2-1编号05-C2-004工程名称大连中心·裕景（公寓）ST2交底日期2011年04月24日施工单位中国建筑第二工程局分项工程名称给水、热水系统管道安装交底提要给水、热水系统管道安装一、管材1、消防系统管道的管材材质必须按照下表的规定选用：序号系统类别管材连接方式1裕景（公建）ST2及商业楼给水系统DN＞50薄壁不锈钢管焊接2裕景（公建）ST2及商业楼热水系统DN＞50薄壁不锈钢管焊接2、材料进场后首先应检查其有无出厂合格证，再检查其材质是否符合本工程的要求。管壁应薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、疙瘩，管件无偏扣、乱扣、等现象。材料不合格者不得使用。3、管材、管件在装卸、运输、储存等过程中应该小心轻放，排列整齐，不得手尖锐物品碰撞，不得抛、摔、拖、压，施工现场应防止与腐蚀的介质和污染物相接触，管材、管件内外污垢应清理干净才可供工程使用。二、工艺流程：1、管道预制：（1）预制应在非碳钢材质的平台上制作，预制段尺寸按修正后的管段图进行，保证运输、吊装条件及有可调整的余地。（2）管子切割：直径DN≤150的采用砂轮切割机切割，DN＞200的采用等离子切割，等离子切割后应彻底修磨其表面。端面倾斜偏差为管子外径的1%且不大于2mm。（3）坡口加工采用坡口机、手握砂轮机等方式进行，管壁厚度≤3mm的开“I”形坡口（不开坡口），管壁厚度大于3~12mm的开单面60°~70°“V”形坡口，钝边厚度1~1.5mm，加工后的坡口斜面及钝边端面的不平度不应大于0.5mm，角度应符合要求。2、管道焊接：薄壁不锈钢管材用专用割刀手工断料，或用专用机械割机断料；精确好配管的长度后，方可用旋转砂轮切割机来断管下料。切割时，保证配管的切口垂直，切割后要仔细修平，断管后要断口的铁膜、毛刺清除干净。3、画线在切割好的不锈钢管两端画线，标注出管子插入配件的长度，避免造成托管。4、插入管件在管道插入管件前，应将管道、管件的连接口擦拭干净。检查配件内密封圈是否完好无损，确认后将管子笔直的插入管件内，注意不要碰伤橡胶圈，且橡胶圈不得扭曲、移位，同时应保证管子两端的画线标注到管件承插口端面的净距离在3mm以内。6、卡压连接将薄壁不锈钢管道插入带有“O”型密封圈的管件中后，用能够保证卡压统一性的带有限位审核人交底人接受交底人1、表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号05-C2-004工程名称大连中心·裕景（公寓）ST2交底日期2011年04月24日施工单位中国建筑第二工程局分项工程名称给水、热水系统管道安装交底提要给水、热水系统管道安装锁压、自动卸压的专用双挤压管道手动液压工具对管道、管件连接口进行卡压连接。卡压前应检查钳口与管材口径是否一致，检查钳口耳架挂板与钳座复位情况，插销、钳口是否吻合，不允许脱落。在选择好相应口径的钳口，并插好插销后，将卡压钳凹槽安置在管子与管件的接头本体圆弧凸出部位，要保证钳口与管道垂直，方可进行卡压连接。将动力泵按顺时针方向关住回油阀，然后反复按加力手柄，使活塞开始工作，观察上、下侧钳口合拢情况，钳口闭合无间隙，使管件和管材的外形微变形，压接成六角形，达到所需连接强度，同时使“O”型密封圈产生压缩变形，使管件和“O”型密封圈紧贴管道表面，达到管道和管件连接口的密封和紧固的效果。油泵压力表指针到规定压力值时，安全阀自动打开，停止挤压工作。薄壁不锈钢管道与其它材质管道或管道附件连接时，应以相对应的螺纹转换接头相匹配；如果其他管道违法兰连接，应以相应的法兰相匹配。薄壁不锈钢管件与卫生洁具或设备相连接时，按照连接件是内螺纹还是外螺纹，选择相承接的外螺纹或内螺纹连接管件。不同材质内外螺纹的公差可能不同，需认真复核。连接时，在螺纹副内添加适量的密封膏，借助工具将螺纹接口旋入，至手感接近紧密后再旋入1/4圈，达紧密密封，停止旋合。在施工安装间歇或完成后，管子敞口处、管件甩口处均应临时封堵。安装完毕的干管不得有明显的起伏、弯曲等现象，管外壁应无损伤。5、卡压检查完成卡压连接后，用六角量...
