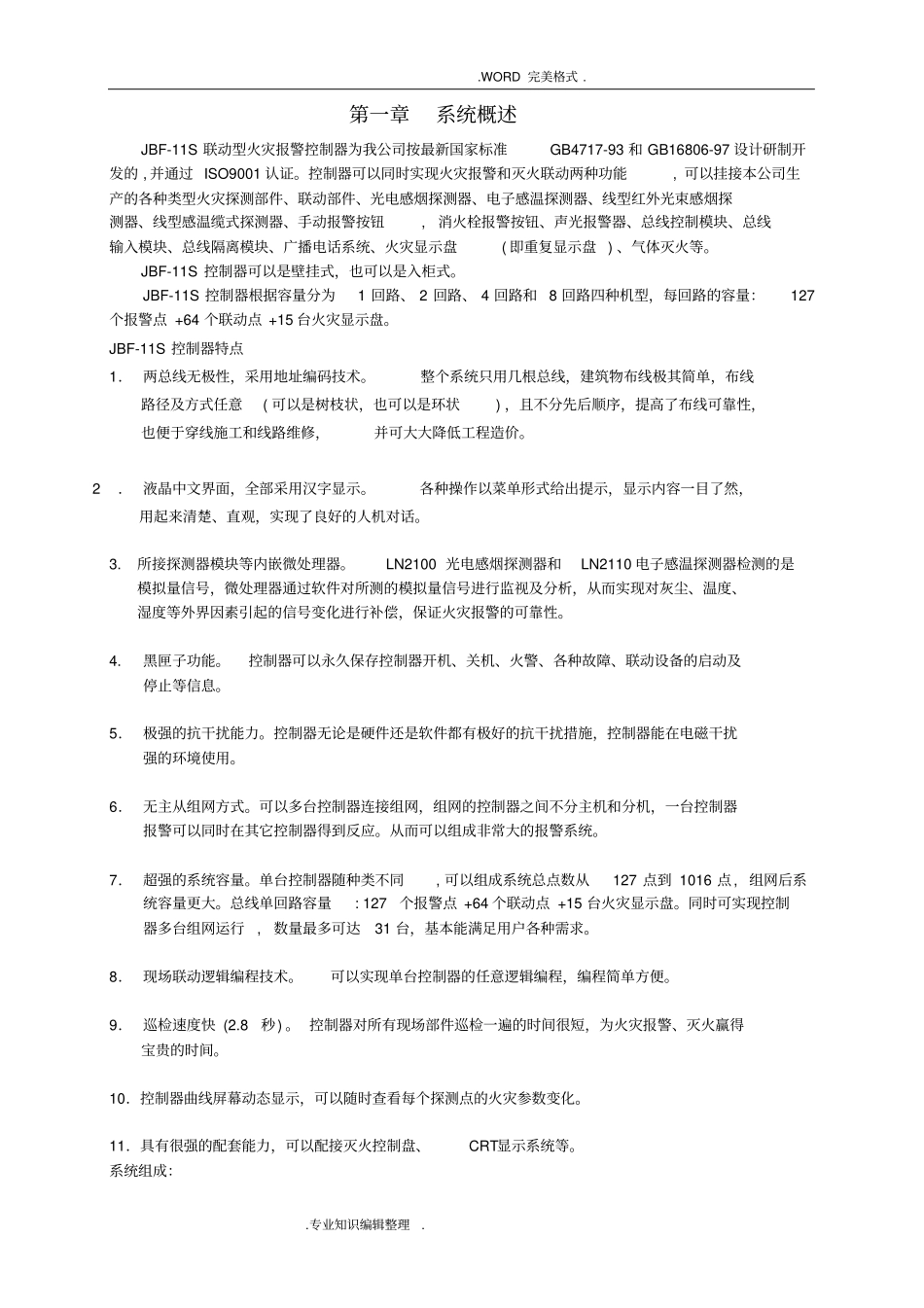

.WORD完美格式..专业知识编辑整理.第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。控制器可以同时实现火灾报警和灭火联动两种功能,可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮,消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。JBF-11S控制器可以是壁挂式，也可以是入柜式。JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型，每回路的容量：127个报警点+64个联动点+15台火灾显示盘。JBF-11S控制器特点1．两总线无极性，采用地址编码技术。整个系统只用几根总线，建筑物布线极其简单，布线路径及方式任意(可以是树枝状，也可以是环状)，且不分先后顺序，提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。2．液晶中文界面，全部采用汉字显示。各种操作以菜单形式给出提示，显示内容一目了然，用起来清楚、直观，实现了良好的人机对话。3.所接探测器模块等内嵌微处理器。LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号，微处理器通过软件对所测的模拟量信号进行监视及分析，从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿，保证火灾报警的可靠性。4.黑匣子功能。控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。5．极强的抗干扰能力。控制器无论是硬件还是软件都有极好的抗干扰措施，控制器能在电磁干扰强的环境使用。6．无主从组网方式。可以多台控制器连接组网，组网的控制器之间不分主机和分机，一台控制器报警可以同时在其它控制器得到反应。从而可以组成非常大的报警系统。7．超强的系统容量。单台控制器随种类不同,可以组成系统总点数从127点到1016点,组网后系统容量更大。总线单回路容量:127个报警点+64个联动点+15台火灾显示盘。同时可实现控制器多台组网运行,数量最多可达31台，基本能满足用户各种需求。8．现场联动逻辑编程技术。可以实现单台控制器的任意逻辑编程，编程简单方便。9．巡检速度快(2.8秒)。控制器对所有现场部件巡检一遍的时间很短，为火灾报警、灭火赢得宝贵的时间。10．控制器曲线屏幕动态显示，可以随时查看每个探测点的火灾参数变化。11．具有很强的配套能力，可以配接灭火控制盘、CRT显示系统等。系统组成：.WORD完美格式..专业知识编辑整理.JBF-11S型通用火灾报警控制器组成的报警系统如图1.1所示，在JBF-11S系统中，现场部件或设备，总线L1、L2是必须接入的，但VG两电源线是视其不同类型、用途而有不同接法的。JBF-LN2100智能光电感烟探测器，可无极性地接在L1、L2两总线上。JBF-LN2110智能感温探测器，可无极性的接在L1、L2两总线上。JBF-101F手动报警按钮与探测器一样，可以无极性地接在L1,L2两总线上。并且还有一组触点输出，可联动其他设备（如声光报警部件等）。JBF-131F输入模块接在L1、L2上，不分极性。JBF-141F输出模块接在L1、L2上。JBF-151F/D楼层显示器接L1、L2、V、G上，L1、L2接法不分极性，V、G是供电电源，不可反接。JBF-171F隔离模块的2个端子与控制器相连，另两个端子与探测器相连或与下一级隔离模块相连。VGL2L1171F隔离模块LN2100LN2110151F/D101F131F141F非编址探测器探测器楼层手报输入输出探测器显示器按钮模块模块输入模块图1.1回路中各类设备的连接多台控制器可以组网形成更大的报警系统⋯⋯N<31技术特性:线制：两总线，无极性；部件容量：每回路127个探测部件，64个联动控制部件，15个显示部件；巡检周期：2.8秒；长线距离：1200米；环境温度:-10℃～+50℃;环境湿度:≤95%外接电源:AC220V50HZ备用电源：DC24V7.0Ah外型尺寸：860mm560mm140mm第二章结构控制器组成：JBF-11S型火灾报警联动控制器采用最新型分布式拼装结构，由报警板、报警回路板、联动控JBF-11S控制器JBF-11S（1）JBF-11S（2）JBF-11S（N）.WORD完美格式..专业知识编辑整理.控制、总线联动操...
