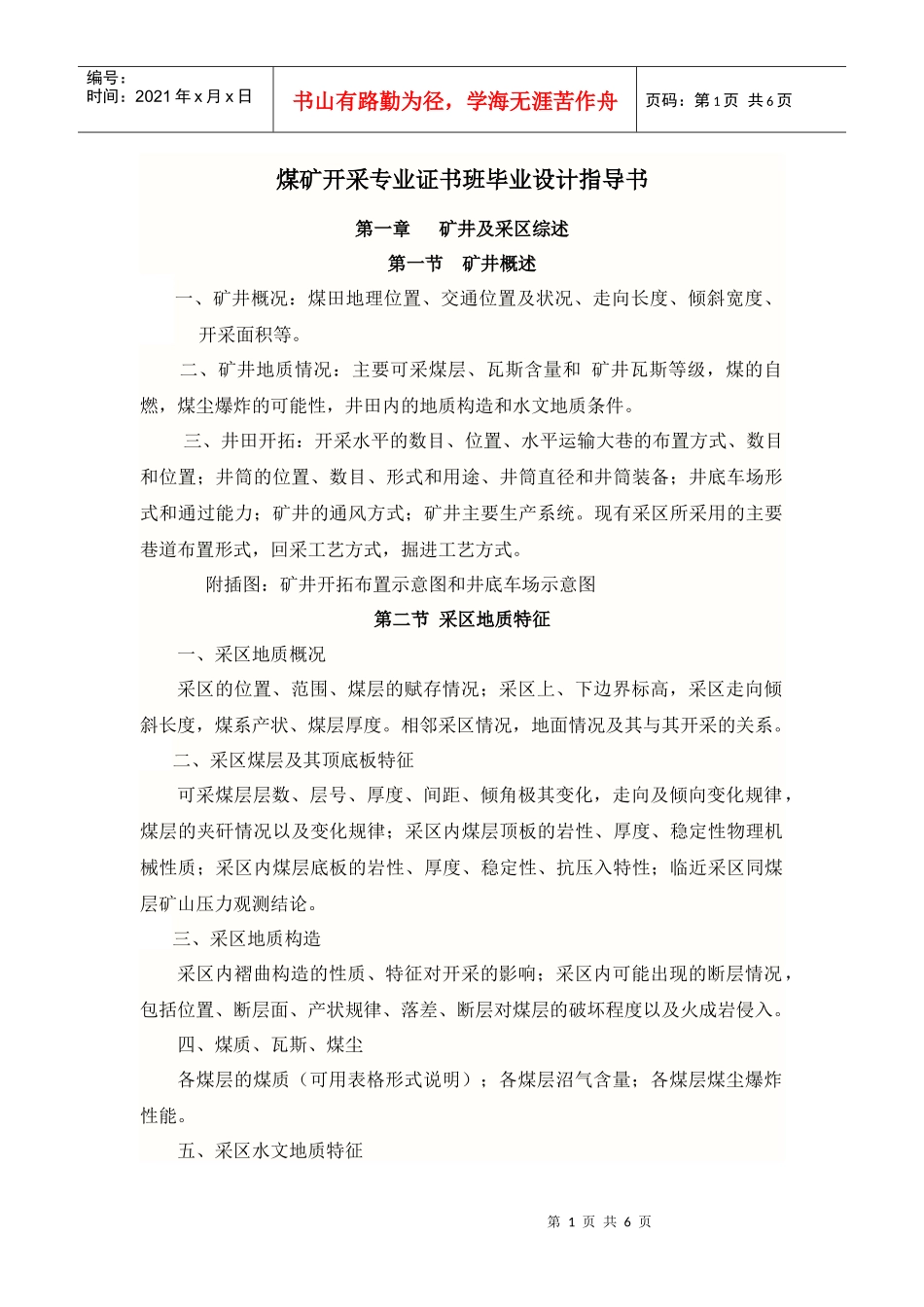

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页煤矿开采专业证书班毕业设计指导书第一章矿井及采区综述第一节矿井概述一、矿井概况:煤田地理位置、交通位置及状况、走向长度、倾斜宽度、开采面积等。二、矿井地质情况:主要可采煤层、瓦斯含量和矿井瓦斯等级,煤的自燃,煤尘爆炸的可能性,井田内的地质构造和水文地质条件。三、井田开拓:开采水平的数目、位置、水平运输大巷的布置方式、数目和位置;井筒的位置、数目、形式和用途、井筒直径和井筒装备;井底车场形式和通过能力;矿井的通风方式;矿井主要生产系统。现有采区所采用的主要巷道布置形式,回采工艺方式,掘进工艺方式。附插图:矿井开拓布置示意图和井底车场示意图第二节采区地质特征一、采区地质概况采区的位置、范围、煤层的赋存情况;采区上、下边界标高,采区走向倾斜长度,煤系产状、煤层厚度。相邻采区情况,地面情况及其与其开采的关系。二、采区煤层及其顶底板特征可采煤层层数、层号、厚度、间距、倾角极其变化,走向及倾向变化规律,煤层的夹矸情况以及变化规律;采区内煤层顶板的岩性、厚度、稳定性物理机械性质;采区内煤层底板的岩性、厚度、稳定性、抗压入特性;临近采区同煤层矿山压力观测结论。三、采区地质构造采区内褶曲构造的性质、特征对开采的影响;采区内可能出现的断层情况,包括位置、断层面、产状规律、落差、断层对煤层的破坏程度以及火成岩侵入。四、煤质、瓦斯、煤尘各煤层的煤质(可用表格形式说明);各煤层沼气含量;各煤层煤尘爆炸性能。五、采区水文地质特征第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页含水层的特征及充水条件;地面水系,老塌陷区积水,老塘水对本采区的影响,采区预计涌水量)。六、采区储量计算附插图:采区煤系地层综合柱状图;储量计算表。第三节采区生产能力及服务年限一、矿井工作制度二、采区生产能力根据煤层条件、选用的回采工艺设备、相应的回采工作面及推进度,确定回采工作面的生产能力。在此基础上,再根据采区巷道布置煤层开采顺序、回采工作面接替条件,结合采区内通风和运输条件,确定采区内同时生产的回采工作面数目,从而确定采区生产能力。三、采区服务年限1015972885计算采区服务年限分析采区的该生产能力和服务年度是否能保证采区的均衡能力第四节采煤方法及采区参数一、采煤方法根据本采区影响采煤方法的地质因素确定适于本采区的采煤方法(保证安全生产;具有较好的经济效果;煤炭回收率高;尽量提高机械化水平)。二、采区参数采区斜长及走向长度;回采工作面的长度;煤柱尺寸;区段斜长和数目的确定。(一)区段平巷的布置(二)集中区段平巷的布置方式第四节采区准备工作一、开采顺序1.影响本采区开采顺序的因素2.上、下煤层(或分层)开采顺序的确定及其分析。3.各区段间开采顺序的分析及确定第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页4.采区两翼的开采情况分析二、采区准备及组织1.采区准备工作:选择或设计巷道断面的形状、尺寸、支护方式,风速验算等。绘制各巷道断面图:采区巷道断面包括:采(盘)区或带区巷道,工作面运输平巷、回风平巷及切巷;断面图比例为1:25;巷道断面图要符合《井巷工程》的要求;列出巷道断面表。2.回采工作面接续安排:(1)接续表所考虑的问题:采区配采关系,产量要求,达产期长短,均衡生产期长短,衰减期长短;肥瘦、厚薄关系,上下关系,两翼均衡关系,留有余地关系;各工作面的进度选择;是否有利于巷道掘进和设备设施的安装,及采掘关系问题;是否有利于辅助运输;是否有利于通风系统的形成,有利于防灭火;是否有利于巷道的使用和维护;是否有利于其它系统的形成。(2)回采工作面接替表3.采区巷道掘进顺序表第三章回采工艺设计第一节设计工作面的地质概况阐明回采工作面可采煤层的赋存情况,煤质和煤的种类,煤的硬度节理和层理的发育情况,瓦斯、煤尘、爆炸性和自燃发火情况。第二节机械设备选型根据本工作面内的条件及生产技术条件,选择回采...
