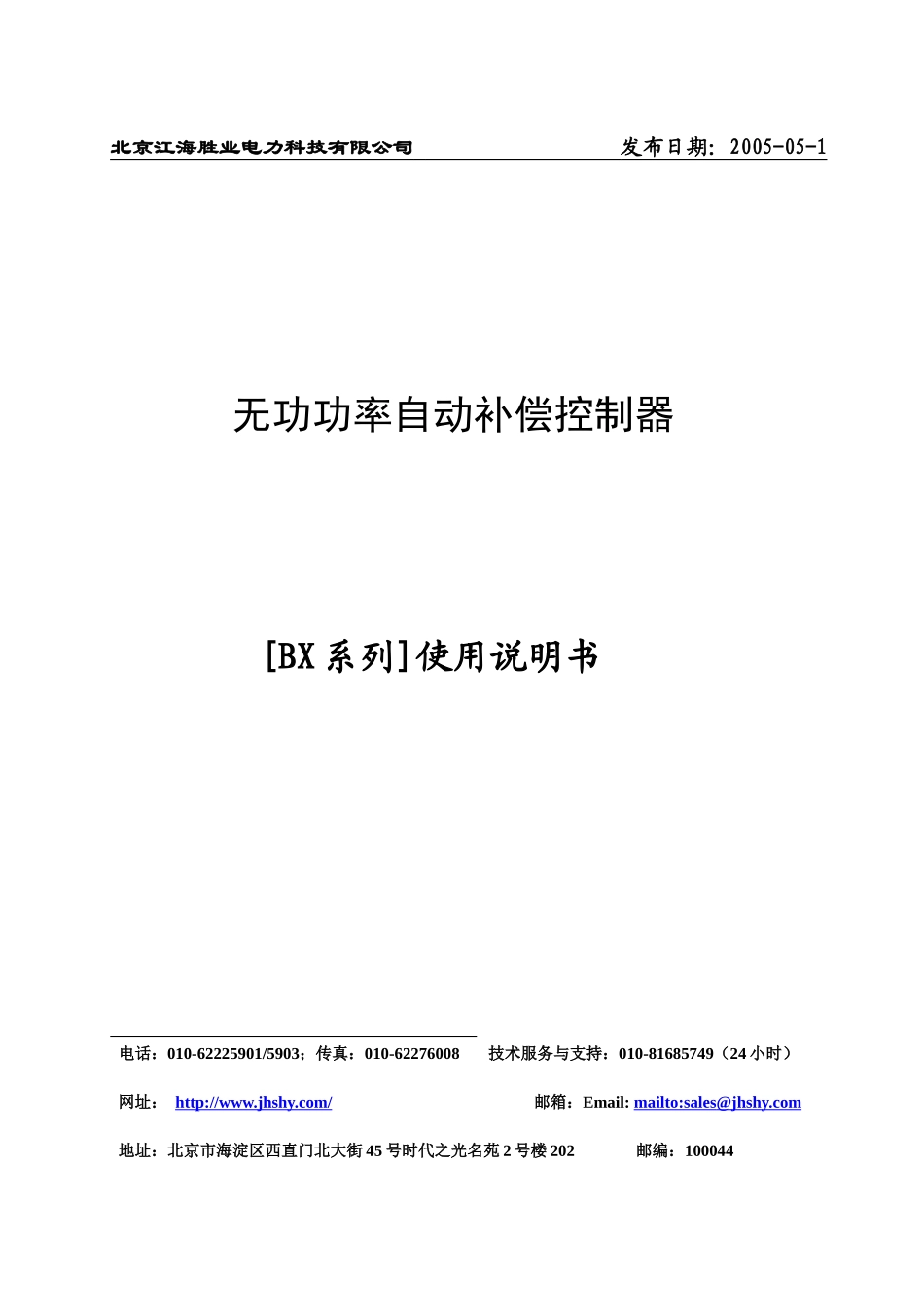

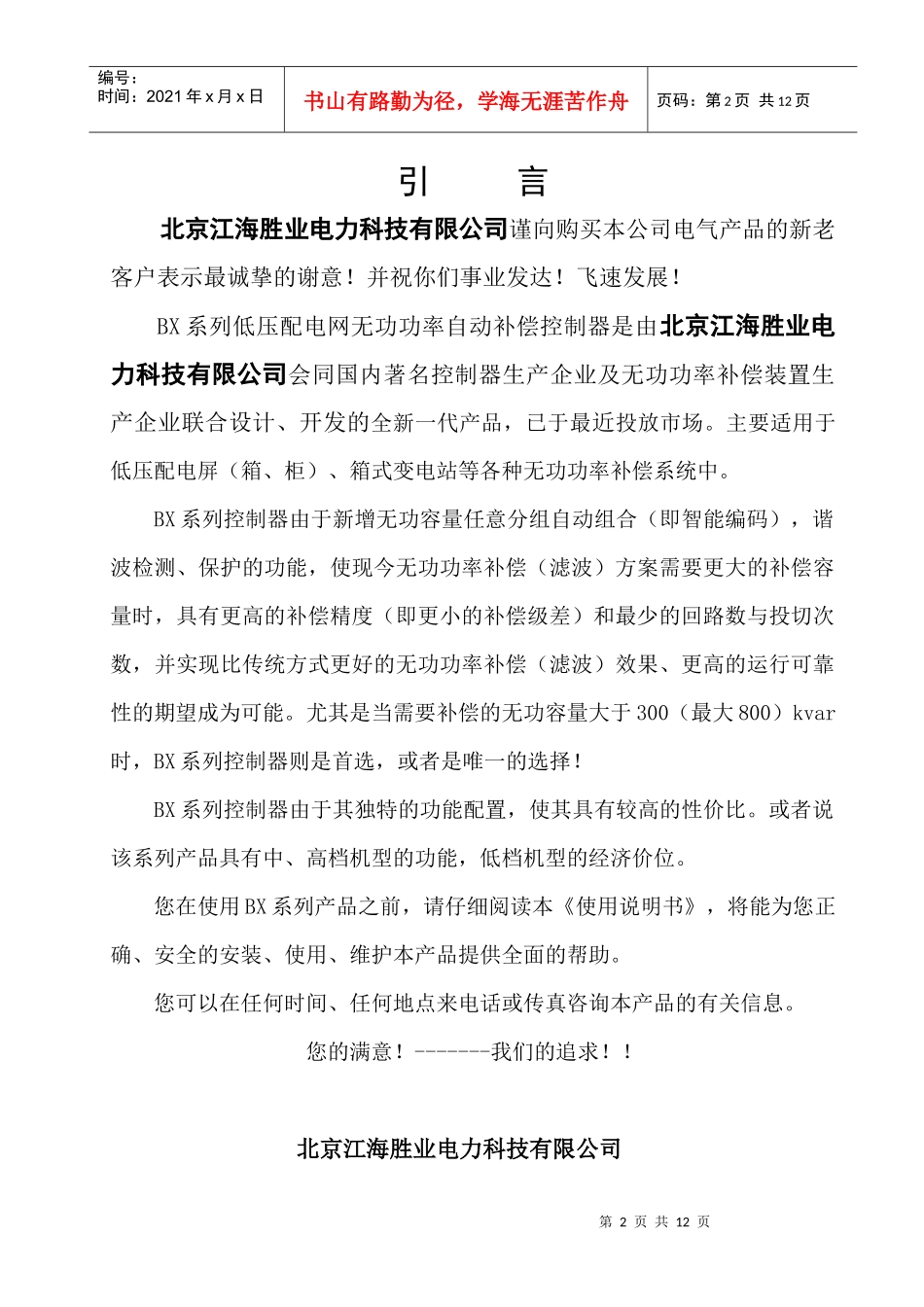

北京江海胜业电力科技有限公司发布日期：2005-05-1无功功率自动补偿控制器[BX系列]使用说明书电话：010-62225901/5903；传真：010-62276008技术服务与支持：010-81685749（24小时）网址：http://www.jhshy.com/邮箱：Email:mailto:sales@jhshy.com地址：北京市海淀区西直门北大街45号时代之光名苑2号楼202邮编：100044第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页引言北京江海胜业电力科技有限公司谨向购买本公司电气产品的新老客户表示最诚挚的谢意！并祝你们事业发达！飞速发展！BX系列低压配电网无功功率自动补偿控制器是由北京江海胜业电力科技有限公司会同国内著名控制器生产企业及无功功率补偿装置生产企业联合设计、开发的全新一代产品，已于最近投放市场。主要适用于低压配电屏（箱、柜）、箱式变电站等各种无功功率补偿系统中。BX系列控制器由于新增无功容量任意分组自动组合（即智能编码），谐波检测、保护的功能，使现今无功功率补偿（滤波）方案需要更大的补偿容量时，具有更高的补偿精度（即更小的补偿级差）和最少的回路数与投切次数，并实现比传统方式更好的无功功率补偿（滤波）效果、更高的运行可靠性的期望成为可能。尤其是当需要补偿的无功容量大于300（最大800）kvar时，BX系列控制器则是首选，或者是唯一的选择！BX系列控制器由于其独特的功能配置，使其具有较高的性价比。或者说该系列产品具有中、高档机型的功能，低档机型的经济价位。您在使用BX系列产品之前，请仔细阅读本《使用说明书》，将能为您正确、安全的安装、使用、维护本产品提供全面的帮助。您可以在任何时间、任何地点来电话或传真咨询本产品的有关信息。您的满意！-------我们的追求！！北京江海胜业电力科技有限公司第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页本公司保留对该说明书的修改权和解释权。书中内容如有变更，恕不另行通知。目录一安全提示1.二功能特点1.三使用条件2.四技术参数2.五型号说明3.六安装接线4.七面板功能6.八接线图6.九调试7十系统故障的排除8.十一附件：124编码说明9第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页一、安全提示本产品在安装、接线及调试时应按照本《使用说明书》所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请及时与产品供货商联系，也可直接与本公司的技术服务与支持部门联系。二、功能特点●全数字化设计，人机界面采用大屏幕LCD中文液晶显示器●秉承以人为本的设计理念，模块化组装，外表流线设计●可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总畸变率、频率等电参数●设置参数中文提示，数字输入●控制程序支持循环（等容）/编码（倍容—等差、等比）两种投切方式●取样物理量为无功功率，补偿精度高，并可避免发生震荡投切现象●具有谐波检测、保护功能（灵敏度可预置）●具有过电压和欠电压保护功能●具有失电保护功能（保证数据不丢失）●具有自动运行/手动运行两种工作方式●具有静态补偿/动态补偿两种输出控制模式第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页三、使用条件●海拔高度不超过2500米（特殊要求可协商定货）●环境温度：-25℃~+70℃●空气湿度：在40℃时不超过90%●周围环境无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在●安装地点无剧烈振动，无雨雪侵蚀●电压波动范围不大于±20%四、技术条件●基本参数测量系统：三相测量电压：400V50Hz测量电流：≤5A50Hz电流输入阻抗：＜0.1Ω额定工作电压：220Vac±20%50Hz控制方式：自动寻优（编码）投切/循环投切输出触点容量：动态12Vdc40mA/支路静态220Vac5A/支路控制灵敏度：150mA显示功率因数：滞后0.01--超前0.01第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页防护等级：外壳IP40净重：约0.85kg●控制器整定值...
