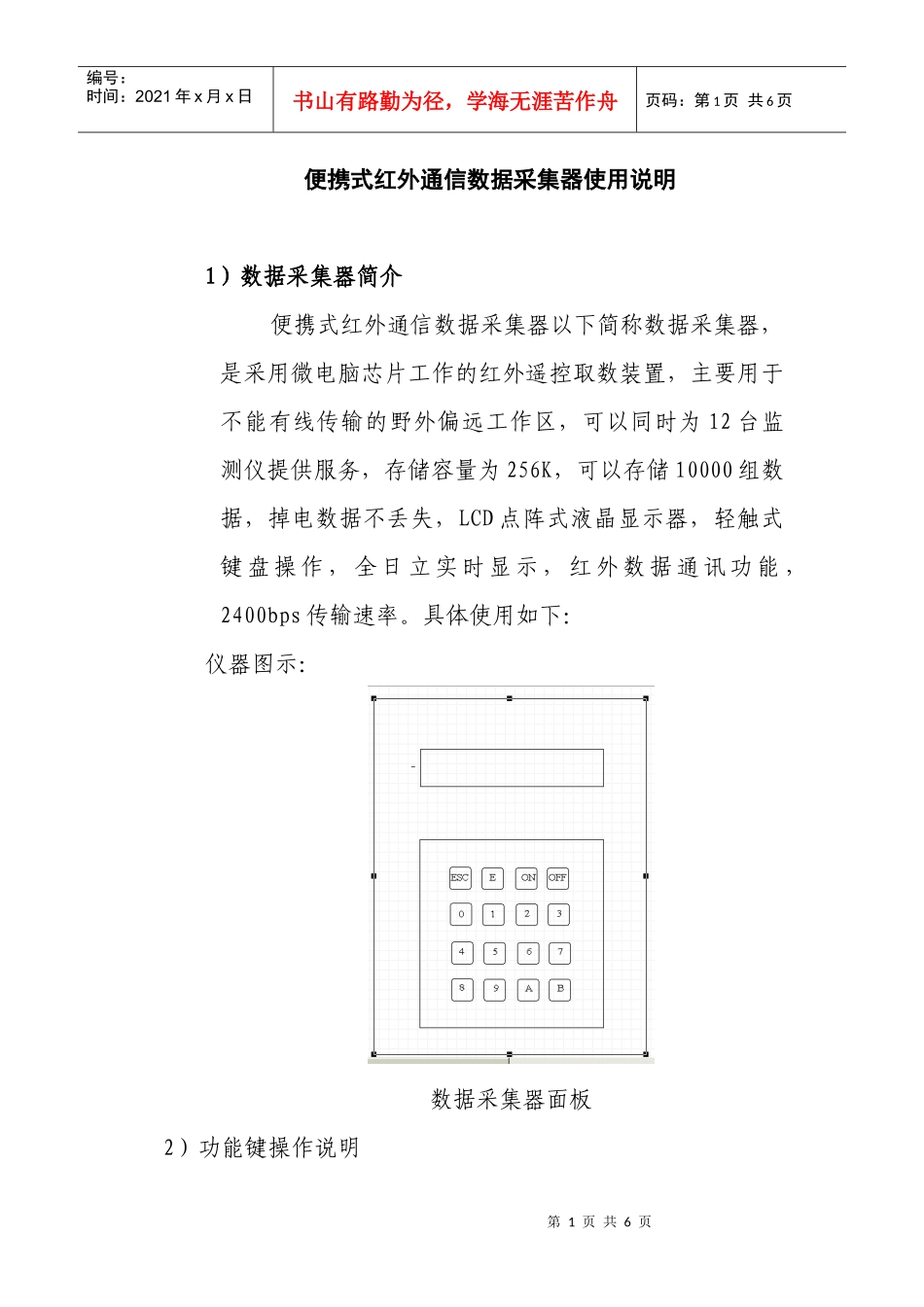

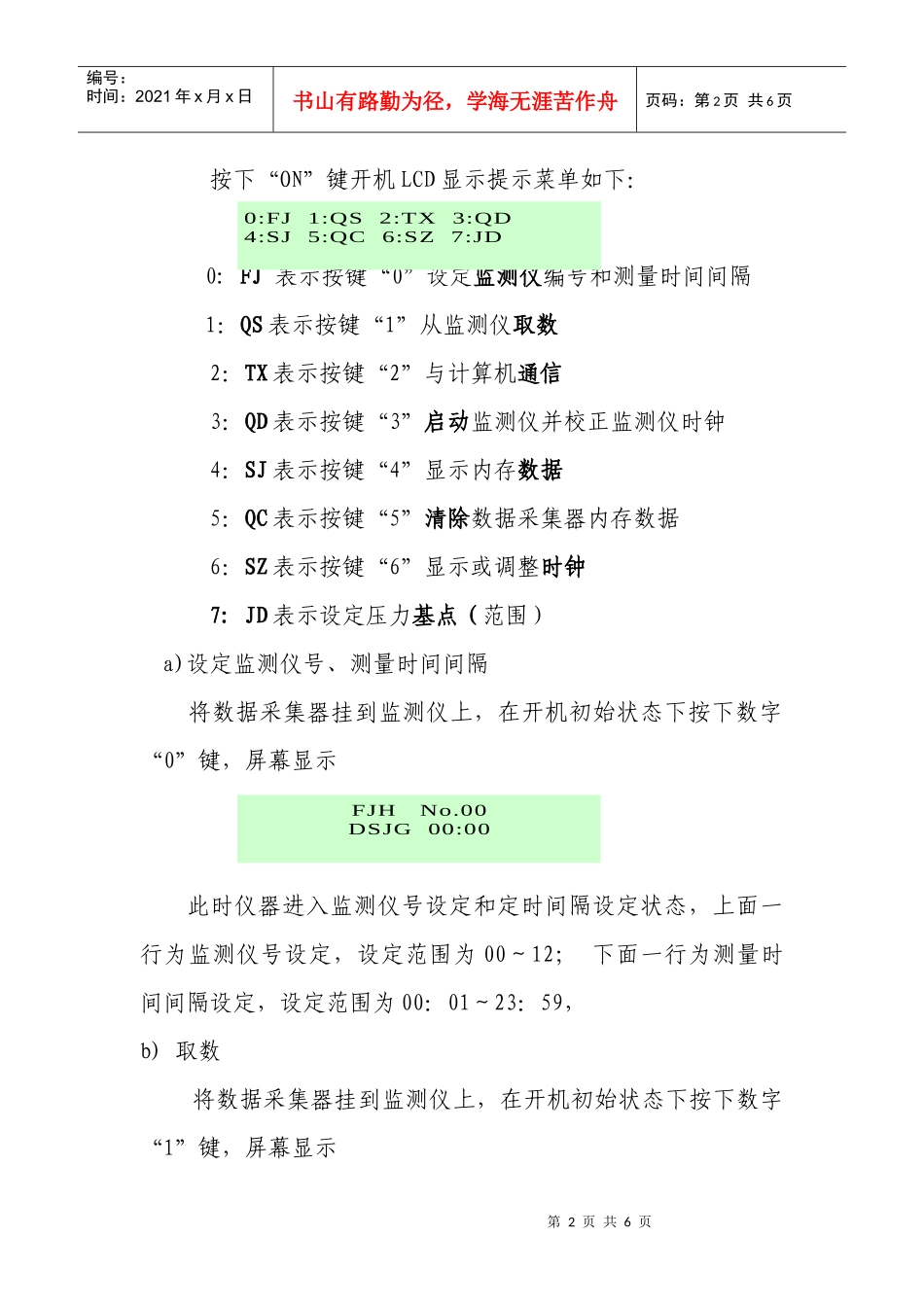

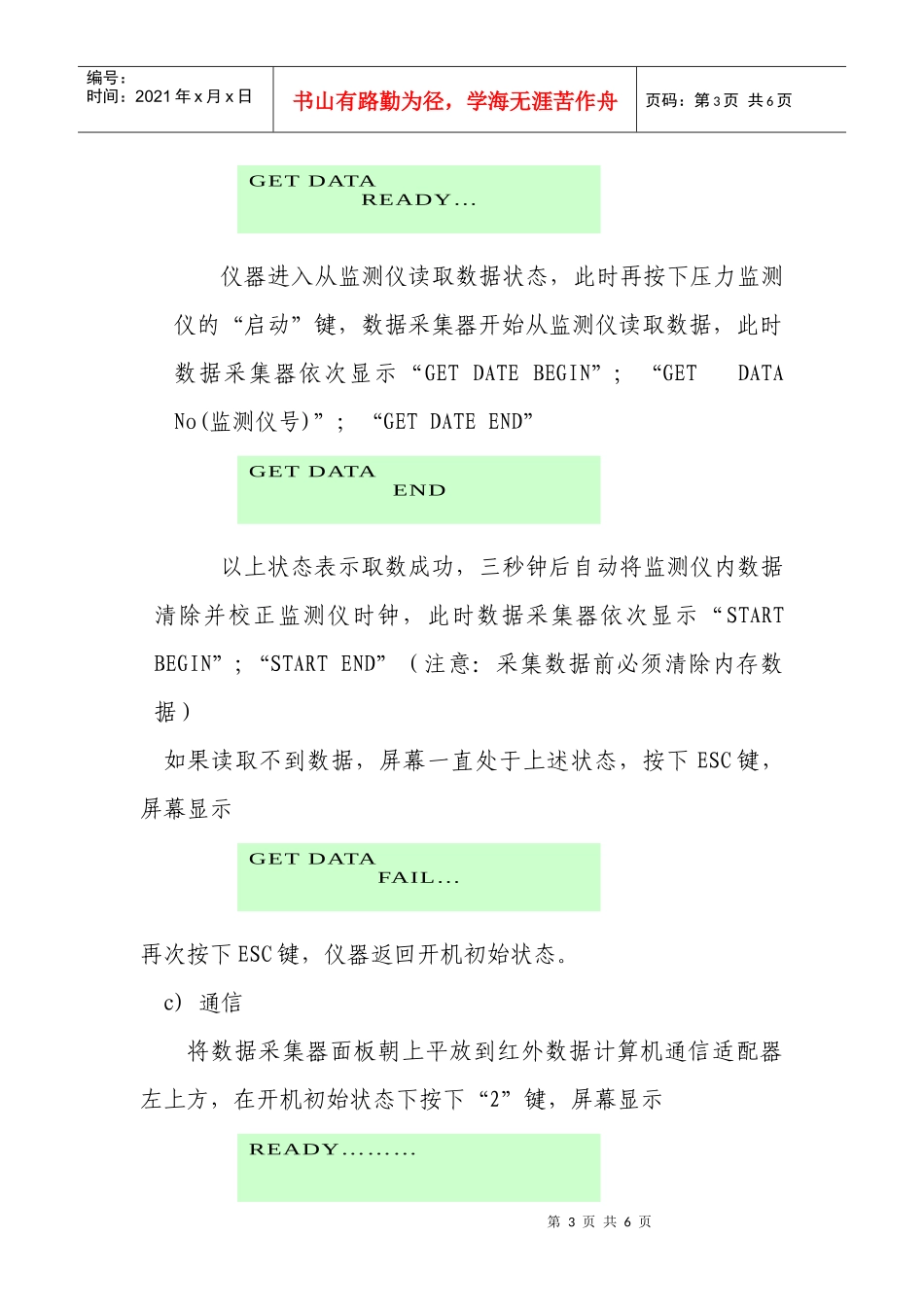

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页便携式红外通信数据采集器使用说明1）数据采集器简介便携式红外通信数据采集器以下简称数据采集器，是采用微电脑芯片工作的红外遥控取数装置，主要用于不能有线传输的野外偏远工作区，可以同时为12台监测仪提供服务，存储容量为256K，可以存储10000组数据，掉电数据不丢失，LCD点阵式液晶显示器，轻触式键盘操作，全日立实时显示，红外数据通讯功能，2400bps传输速率。具体使用如下：仪器图示：数据采集器面板2）功能键操作说明第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页按下“ON”键开机LCD显示提示菜单如下：0:FJ表示按键“0”设定监测仪编号和测量时间间隔1：QS表示按键“1”从监测仪取数2：TX表示按键“2”与计算机通信3：QD表示按键“3”启动监测仪并校正监测仪时钟4：SJ表示按键“4”显示内存数据5：QC表示按键“5”清除数据采集器内存数据6：SZ表示按键“6”显示或调整时钟7:JD表示设定压力基点（范围）a)设定监测仪号、测量时间间隔将数据采集器挂到监测仪上，在开机初始状态下按下数字“0”键，屏幕显示此时仪器进入监测仪号设定和定时间隔设定状态，上面一行为监测仪号设定，设定范围为00～12；下面一行为测量时间间隔设定，设定范围为00：01～23：59，b)取数将数据采集器挂到监测仪上，在开机初始状态下按下数字“1”键，屏幕显示0:FJ1:QS2:TX3:QD4:SJ5:QC6:SZ7:JDFJHNo.00DSJG00:00第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页仪器进入从监测仪读取数据状态，此时再按下压力监测仪的“启动”键，数据采集器开始从监测仪读取数据，此时数据采集器依次显示“GETDATEBEGIN”;“GETDATANo(监测仪号)”；“GETDATEEND”以上状态表示取数成功，三秒钟后自动将监测仪内数据清除并校正监测仪时钟，此时数据采集器依次显示“STARTBEGIN”;“STARTEND”（注意：采集数据前必须清除内存数据）如果读取不到数据，屏幕一直处于上述状态，按下ESC键，屏幕显示再次按下ESC键，仪器返回开机初始状态。c)通信将数据采集器面板朝上平放到红外数据计算机通信适配器左上方，在开机初始状态下按下“2”键，屏幕显示GETDATAREADY…GETDATAFAIL…READY………GETDATAEND第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页此时仪器进入与计算机通信状态，等待计算机通信。如果正常通信仪器一次显示“TRATOPCBEGIN”“TRATOPCEND以上状态表示通信结束。d)启动监测仪将数据采集器挂在监测仪上，在开机初始状态下按下“3”键，屏幕显示如下：目的是清除监测仪内内存数据，并校正时钟。在监测仪第一次安装使用时，必须用数据采集器启动压力监测仪。正常启动结束屏幕显示STARTEND,不正常显示STARTFAIL.再次按下ESC键返回开机初始状态，重新启动。e)内存数据查询在开机初始状态下按下数字键“4”，屏幕显示此时仪器进入内存数据查询状态，上面一行为内存地址，Addr=0032Data=52TRATOPCEND……STARTBEGIN第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页下面一行为该地址所存储数据，此时按下任意数字键地址自动加1，“esc”键返回。f)清除内存数据在开机初始状态下按下“5”键，屏幕显示此时仪器进入是否清除数据采集器内存数据询问状态，按下“A”键则清除数据采集器内所存数据，按下“B”保留内存数据并返回开机初始状态。g)修订数据采集器时间将数据采集器挂到监测仪上，在开机初始状态下按下数字“6”键，屏幕显示第二行为当前实时时钟，此时如需校正时钟则按下“E”键，仪器进入时间校正状态，按光标提示输入修改后时钟，并按“E”键确认；否则按“ESC”返回h)压力基点设定将数据采集器挂到监测仪上，在开机初始状态下按下数字键“7”，仪器进入压力工作范围设定状态：上面一行是压力下限设定，下面一行是压力上限设定。此CLRMEMORYYES=ANO=BTIME2004年08月01日14：38PMin□□□□PMax□□□□第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页压力范围设定必须和地面微机设定范围相一致
