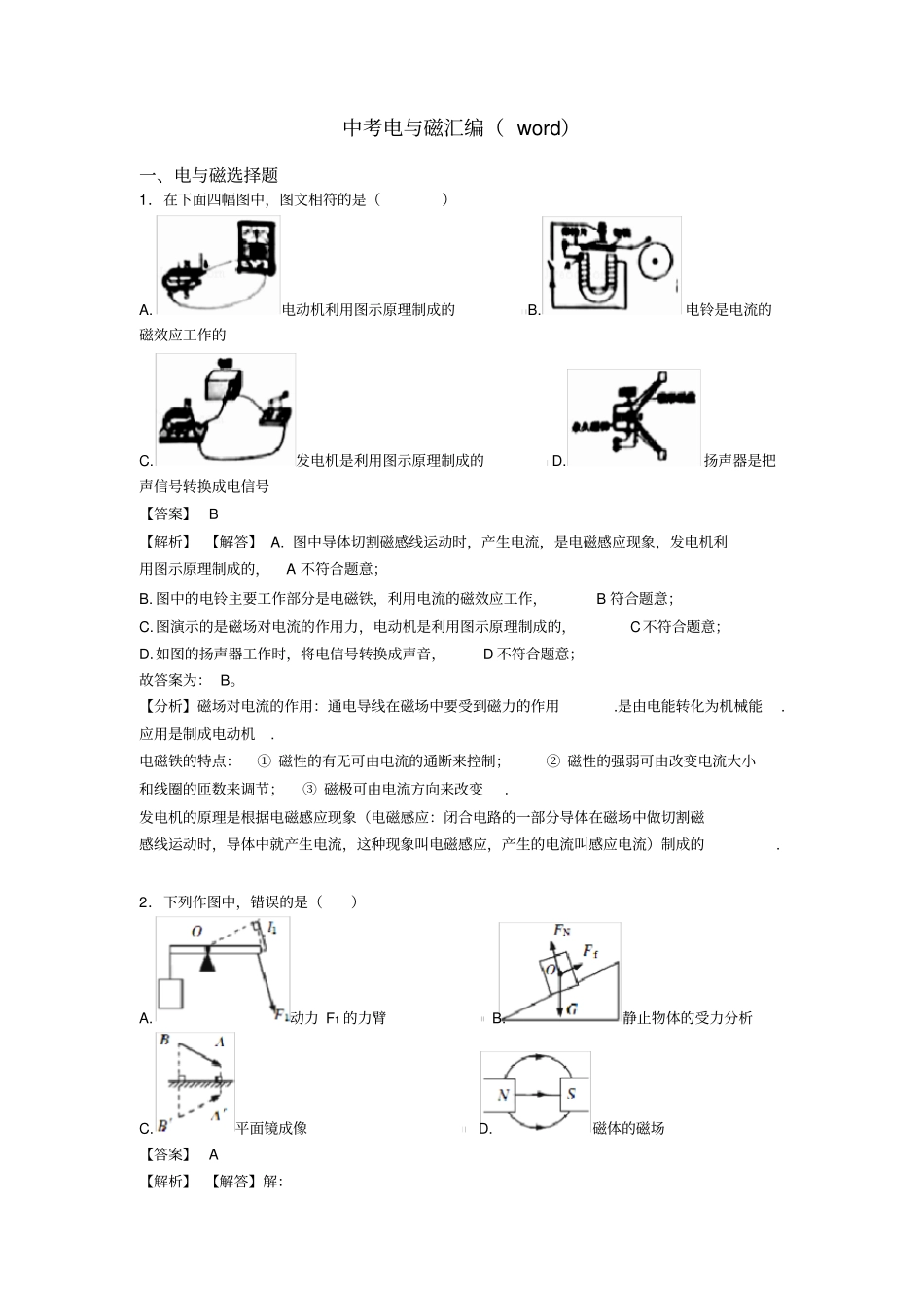

中考电与磁汇编（word）一、电与磁选择题1．在下面四幅图中，图文相符的是（）A.电动机利用图示原理制成的B.电铃是电流的磁效应工作的C.发电机是利用图示原理制成的D.扬声器是把声信号转换成电信号【答案】B【解析】【解答】A.图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B.图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C.图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D.如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．下列作图中，错误的是（）A.动力F1的力臂B.静止物体的受力分析C.平面镜成像D.磁体的磁场【答案】A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A.没有网络传递信息，是无法实现手机扫二维码开锁的B.车座成马鞍型，增大了人与车座的受力面积，压强增大C.车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D.后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】A【解析】【解答】A.手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B.车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C.车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D.后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。【分析】共享单车传递信息利用了电磁波，增大受力面积可以减小压强，增加粗糙程度可以增大摩擦力，电磁感应是将机械能转化为电能.4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。故答案为：C。【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.5．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A.线圈的匝数B.电流的大小C.电流的方向D.电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有...
