传感器实验台实验指导书2011年学生VIP免费

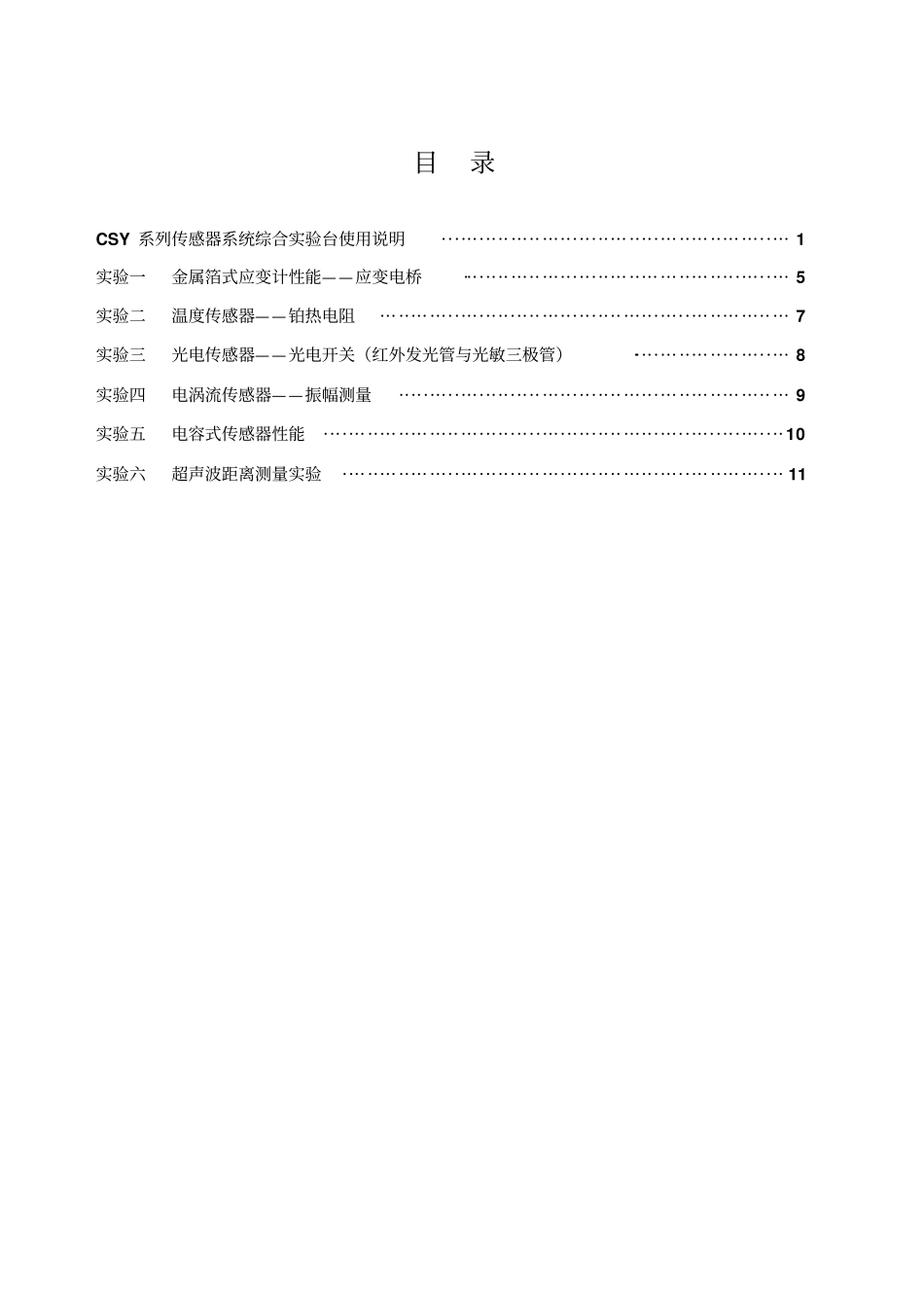

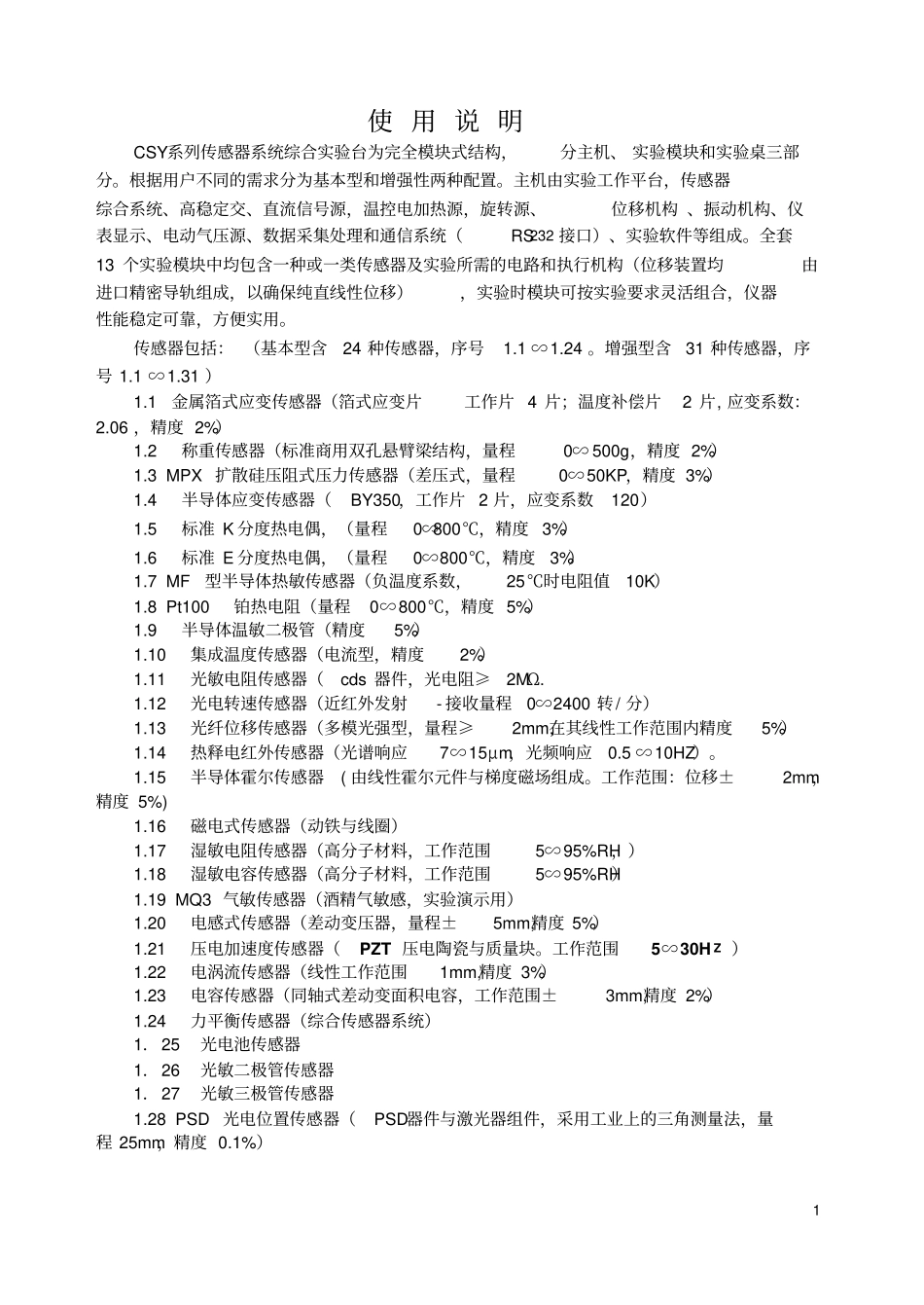

目录CSY系列传感器系统综合实验台使用说明························································1实验一金属箔式应变计性能——应变电桥·····················································5实验二温度传感器——铂热电阻··································································7实验三光电传感器——光电开关（红外发光管与光敏三极管）··························8实验四电涡流传感器——振幅测量·······························································9实验五电容式传感器性能··········································································10实验六超声波距离测量实验·······································································111使用说明CSY系列传感器系统综合实验台为完全模块式结构，分主机、实验模块和实验桌三部分。根据用户不同的需求分为基本型和增强性两种配置。主机由实验工作平台，传感器综合系统、高稳定交、直流信号源，温控电加热源，旋转源、位移机构、振动机构、仪表显示、电动气压源、数据采集处理和通信系统（RS232接口）、实验软件等组成。全套13个实验模块中均包含一种或一类传感器及实验所需的电路和执行机构（位移装置均由进口精密导轨组成，以确保纯直线性位移），实验时模块可按实验要求灵活组合，仪器性能稳定可靠，方便实用。传感器包括：（基本型含24种传感器，序号1.1∽1.24。增强型含31种传感器，序号1.1∽1.31）1.1金属箔式应变传感器（箔式应变片工作片4片；温度补偿片2片,应变系数：2.06，精度2%）1.2称重传感器（标准商用双孔悬臂梁结构，量程0∽500g，精度2%）1.3MPX扩散硅压阻式压力传感器（差压式，量程0∽50KP，精度3%）1.4半导体应变传感器（BY350，工作片2片，应变系数120）1.5标准K分度热电偶，（量程0∽800℃，精度3%）1.6标准E分度热电偶，（量程0∽800℃，精度3%）1.7MF型半导体热敏传感器（负温度系数，25℃时电阻值10K）1.8Pt100铂热电阻（量程0∽800℃，精度5%）1.9半导体温敏二极管（精度5%）1.10集成温度传感器（电流型，精度2%）1.11光敏电阻传感器（cds器件，光电阻≥2MΩ.1.12光电转速传感器（近红外发射-接收量程0∽2400转/分）1.13光纤位移传感器（多模光强型，量程≥2mm,在其线性工作范围内精度5%）1.14热释电红外传感器（光谱响应7∽15μm，光频响应0.5∽10HZ）。1.15半导体霍尔传感器(由线性霍尔元件与梯度磁场组成。工作范围：位移±2mm，精度5%)1.16磁电式传感器（动铁与线圈）1.17湿敏电阻传感器（高分子材料，工作范围5∽95%RH，）1.18湿敏电容传感器（高分子材料，工作范围5∽95%RH）1.19MQ3气敏传感器（酒精气敏感，实验演示用）1.20电感式传感器（差动变压器，量程±5mm,精度5%）1.21压电加速度传感器（PZT压电陶瓷与质量块。工作范围5∽30HZ）1.22电涡流传感器（线性工作范围1mm,精度3%）1.23电容传感器（同轴式差动变面积电容，工作范围±3mm,精度2%）1.24力平衡传感器（综合传感器系统）1．25光电池传感器1．26光敏二极管传感器1．27光敏三极管传感器1.28PSD光电位置传感器（PSD器件与激光器组件，采用工业上的三角测量法，量程25mm，精度0.1%）21.29激光光栅传感器（光栅衍射及光栅莫尔条纹，莫尔条纹精密位移记数精度0.01mm）1.30CCD图象传感器（光敏面尺寸：1/3英寸。采用计算机软件与CCD传感器配合，进行高精度物径及高精度光栅莫尔条纹位移自动测试。）1.31超声波测距传感器（量程范围30∽600mm，精度10mm）主机配置：2.1直流稳压电源：（传感器工作直流激励源与实验模块工作电源）±2V∽±10V...
