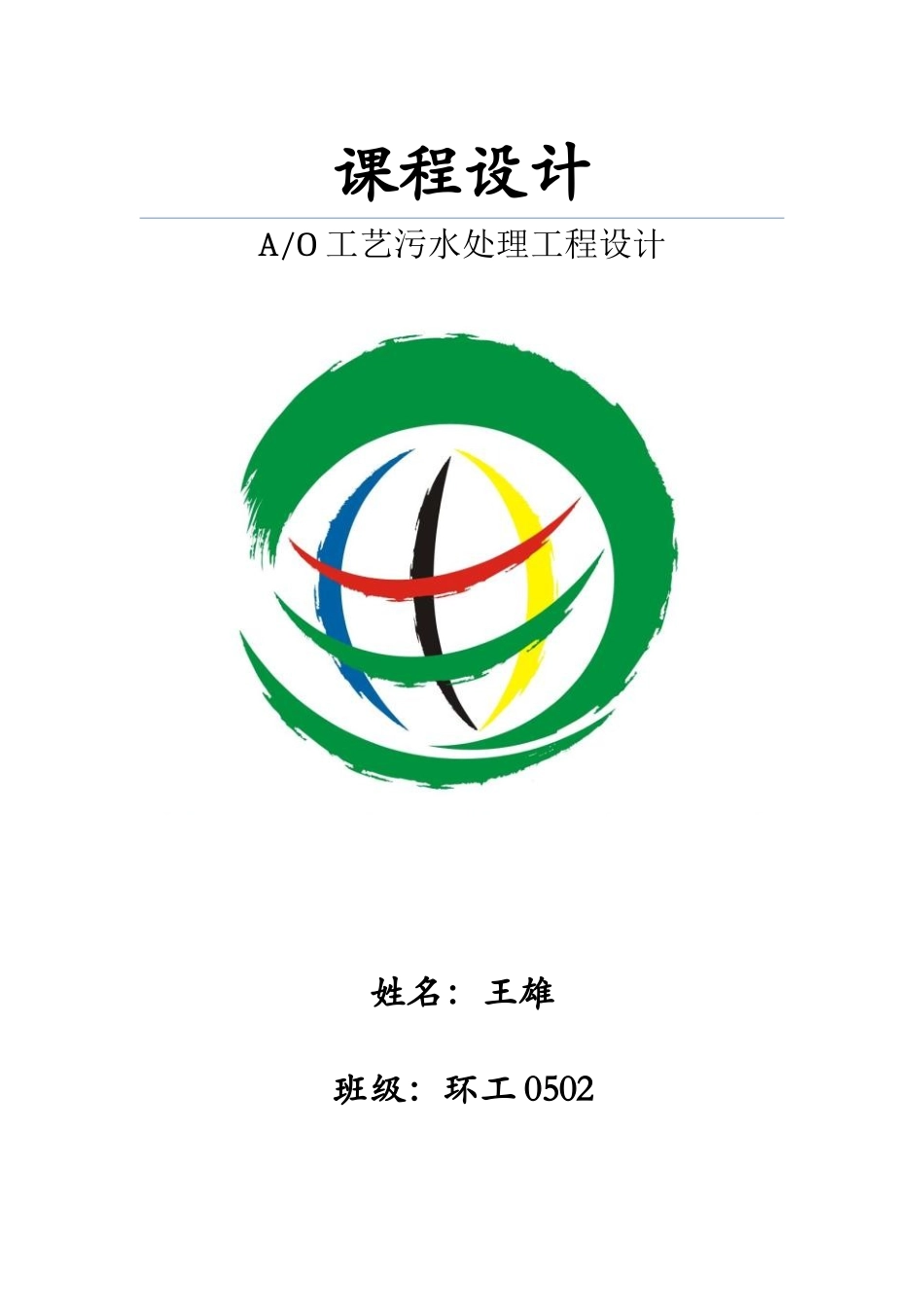

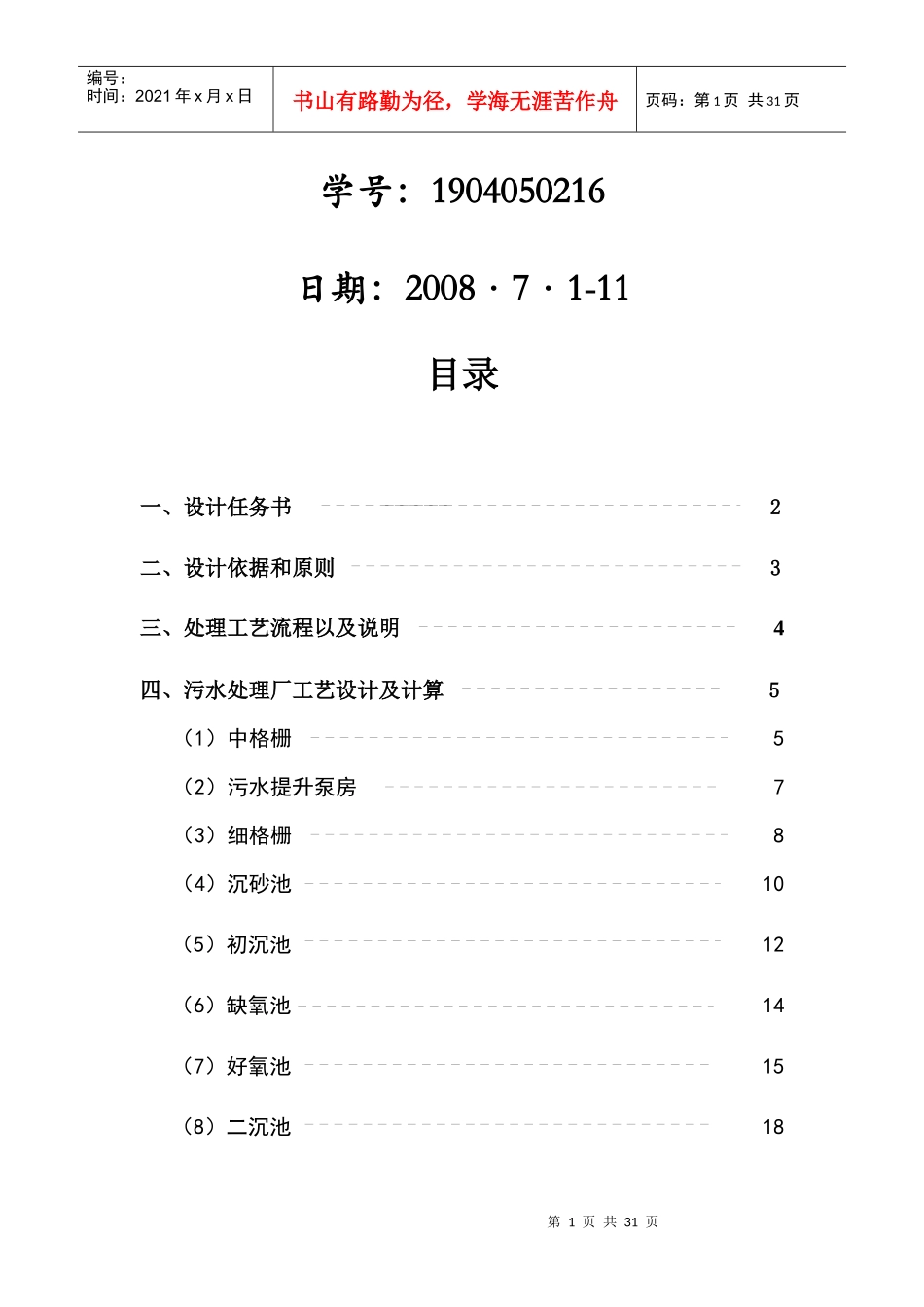

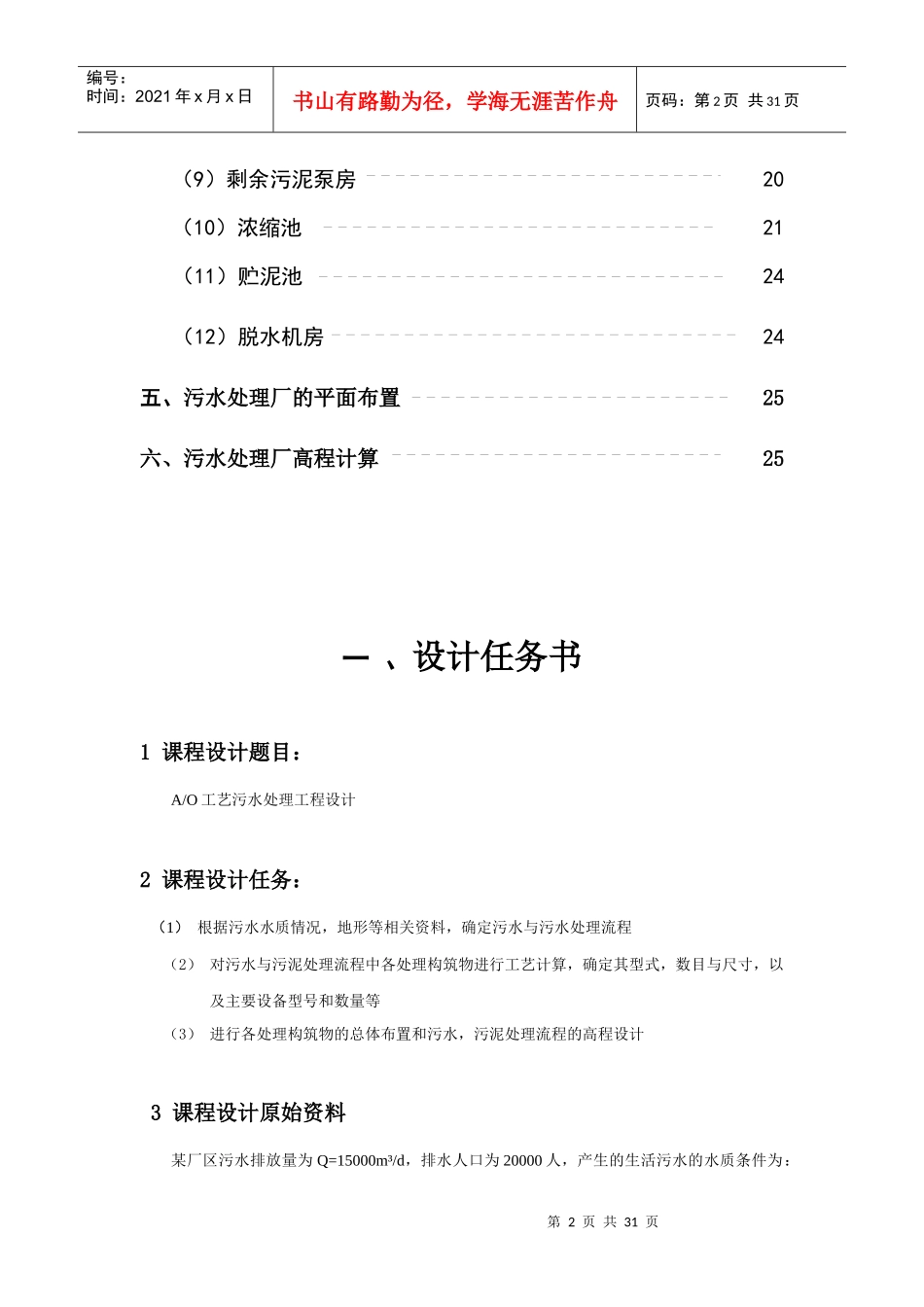

课程设计A/O工艺污水处理工程设计姓名：王雄班级：环工0502第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页学号：1904050216日期：2008·7·1-11目录一、设计任务书2二、设计依据和原则3三、处理工艺流程以及说明4四、污水处理厂工艺设计及计算5（1）中格栅5（2）污水提升泵房7（3）细格栅8（4）沉砂池10（5）初沉池12（6）缺氧池14（7）好氧池15（8）二沉池18第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页（9）剩余污泥泵房20（10）浓缩池21（11）贮泥池24（12）脱水机房24五、污水处理厂的平面布置25六、污水处理厂高程计算25一、设计任务书1课程设计题目：A/O工艺污水处理工程设计2课程设计任务：（1）根据污水水质情况，地形等相关资料，确定污水与污水处理流程（2）对污水与污泥处理流程中各处理构筑物进行工艺计算，确定其型式，数目与尺寸，以及主要设备型号和数量等（3）进行各处理构筑物的总体布置和污水，污泥处理流程的高程设计3课程设计原始资料某厂区污水排放量为Q=15000m³/d，排水人口为20000人，产生的生活污水的水质条件为：第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页COD=800mg/L；BOD5=350mg/L左右；SS=350mg/L；TN=40mg/L；PH=6-9。污水经处理后的出水水质要求为：COD=100mg/L；BOD5=20mg/L左右；SS=20mg/L；NH3-N=15mg/L；PH=6-9。厂区地势平坦，地坪标高在±0.00m，地下水位在地面下－1.50m，排放口位于厂区正南方向的河道处，河道常年平均水位－0.50m，最高水位0.00m，最低水位－3.50m，夏季主导风向为东南风，最冷月平均为－6.8℃，最热月平均为25.4℃，土壤冰冻深度为0.70m。处理厂左下角的定位坐标为：X－0,Y－0序号项目进水(mg/L)出水(mg/L)1BOD5350202COD8001003SS350204TN40155NH3—N515二、设计依据和原则1设计依据主要参考文献及相关资料：[1]《室外排水设计规范》GBJ14-87（1997年版)[2]《给水排水设计手册》（第五册），中国建筑工业出版社[3]《给水排水设计工程结构设计规范》GBJ69-84[4]《给水排水制图标准》GBT50106-2001[5]《水污染控制工程》，高延耀等，高等教育出版社2设计原则在废水处理工艺方案的选择上应满足以下原则：（1）坚持科学可靠并借鉴同类废水处理的工程实践经验，技术上力求先进，管理方便，操作简单，无二次污染，维护量少，可靠程度高。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页（2）废水经处理后达标排放，减轻对受纳水体污染，力求以最少的投入获得最大的社会效益、经济效益和环境效益。（3）尽量减少污泥的产生量，力求在系统内消化污泥，以减少污泥处理的投资及运行费用。（4）尽量采用先进可靠的自动化控制系统，提高污水厂管理水平，减少工人的劳动强度。在废水与污泥处理工艺设计过程应依据以下原则：（1）根据废水水质、水量及其变化规律来确定设计参数，并确保计算过程尽量准确、详细。（2）在确定工艺设备时，力求做到质优可靠、管理方便、操作容易，并使投资、运行费用较低。（3）图纸的绘制与计算书的撰写格式应满足各项要求。通过对本课题中污水处理工艺的选择与设计过程，要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理站总平面图和高程图以及部分构筑物详图。以培养环境工程专业学生利用所学到的水污染控制理论，系统地掌握污水处理方案的比较、优化，以及各主要构筑物结构的设计与参数计算、主要设备造型（包括格栅、提升泵、鼓风机、曝气器、污泥脱水机、刮泥机、水下搅拌器、淹没式循环泵等）。三、处理工艺流程以及说明该污水处理厂主要是用于处理厂区内生活污水。由于生活污水中含氮较多，并且水质变化很大，污水厂所处理的废水水量波动都较大，根据这一特征，可见对污水必须进行较好的预处理，活性污泥法中的A/O工艺处理效果较好，所以污水厂的主要工艺流程设计为：第5页共31页第4页共31页中格栅进水泵房细格栅沉砂池初沉池砂缺氧池好氧池二沉池排放河道栅渣剩余污泥初沉泥剩余...
