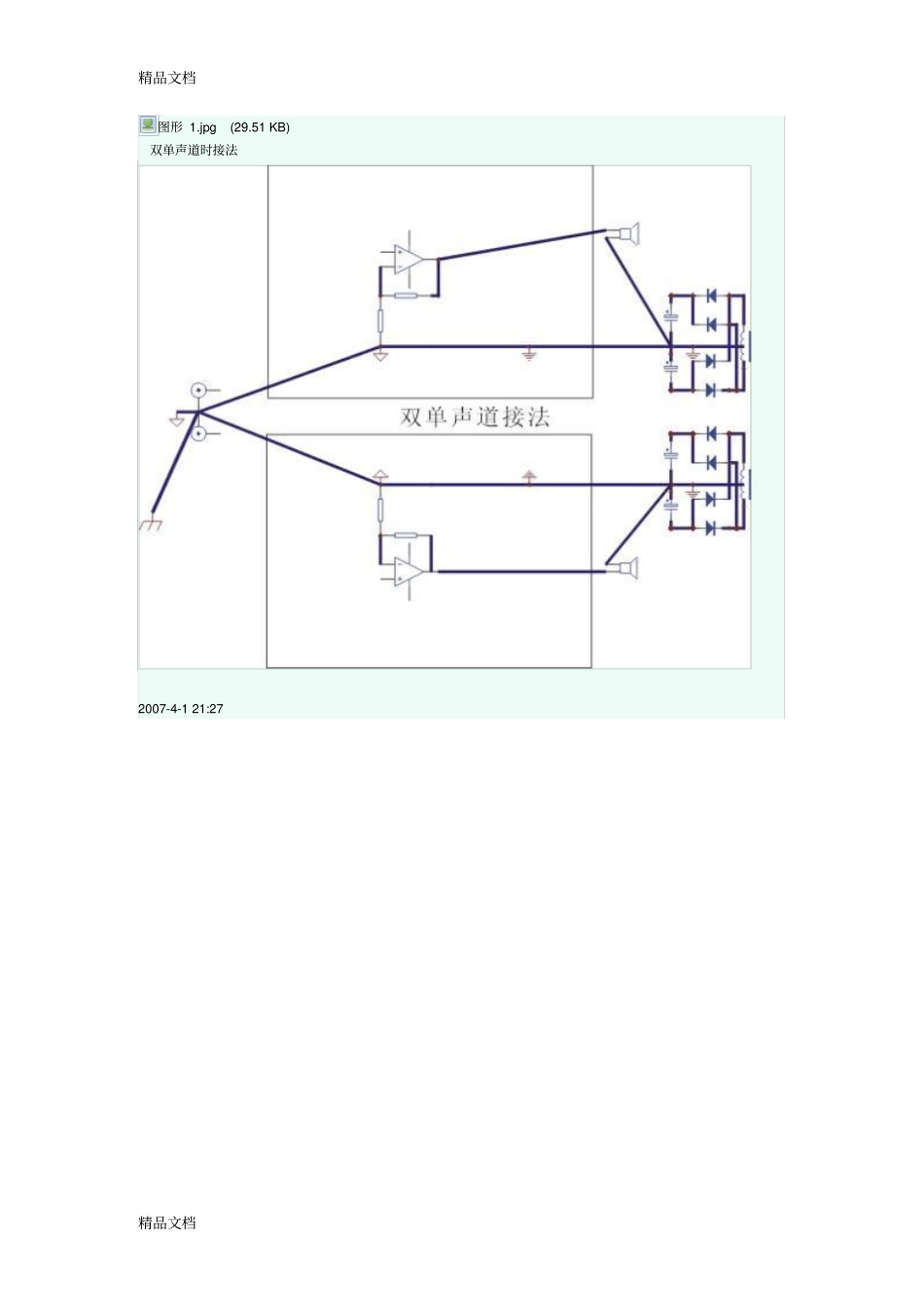

精品文档精品文档先说整个系统的地线除了后级外，前级，DAC，音源等所有接地应是机器的外壳。这些全部以输出地为中心，电源地，输入地，控制地，全接这点，然后输出地接机壳。后级则输入地（信号地，是细电流地），接机壳。这里搞错经常出线手放在机壳有感应声，碰住机壳会细点，放开又大点。整机以电源地（电容中心）为中心，但不宜这里接机壳，这点地线不是平静的地线，容易使电流在机壳上串扰。---------输入地一点接中心地。中心地再分出左右输出地到喇叭，分左右供电地线到功放板。功放板上也有输入地与输出地，输出地与电源地直接，输入地回到整机的输入地。为防地线开路，功放板上的输入地与电源地之间加100欧电阻。当功放板独立的时候，这里搞错容易造成地线环路。总的来说,还是要注意地线的性质,决不能把强弱电流的地交叉接.强电流供电的地线必须回到强电流的滤波地点.附件2007-4-121:19精品文档精品文档图形1.jpg(35.68KB)一般的接法2007-4-121:20图形1.jpg(45.03KB)正确的接法精品文档精品文档图形1.jpg(29.51KB)双单声道时接法2007-4-121:27精品文档精品文档图形1.jpg(45.81KB)常见的错误接法2007-4-121:35精品文档精品文档图形1.jpg(62.2KB)功放板一件过的时候正确的接法与常见的错误接法(都是共用电源)那两只100殴的电阻是起隔离作用的吗?附件2007-5-514:23精品文档精品文档a.jpg(39KB)2007-5-514:23精品文档精品文档b.jpg(40.31KB)
