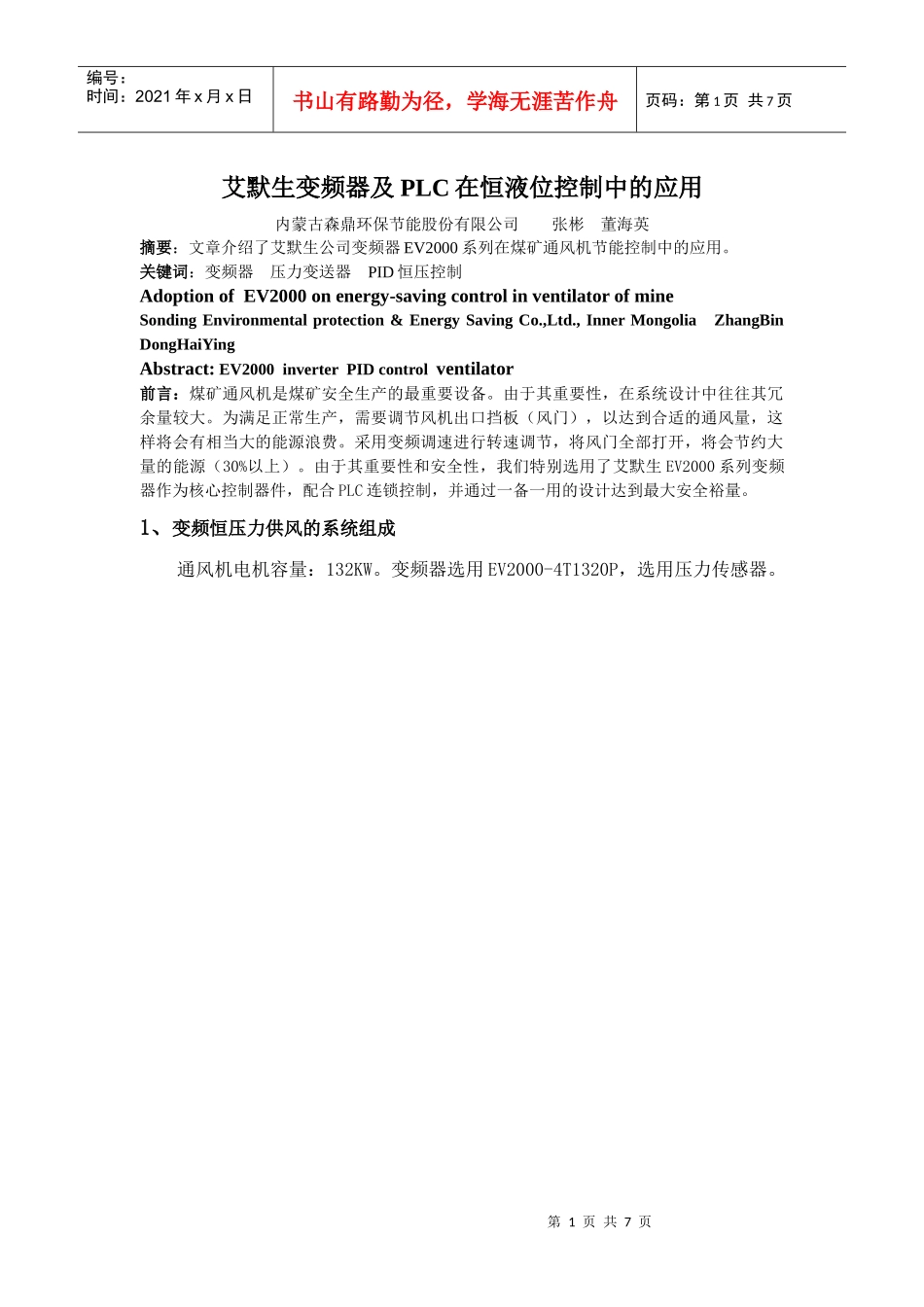

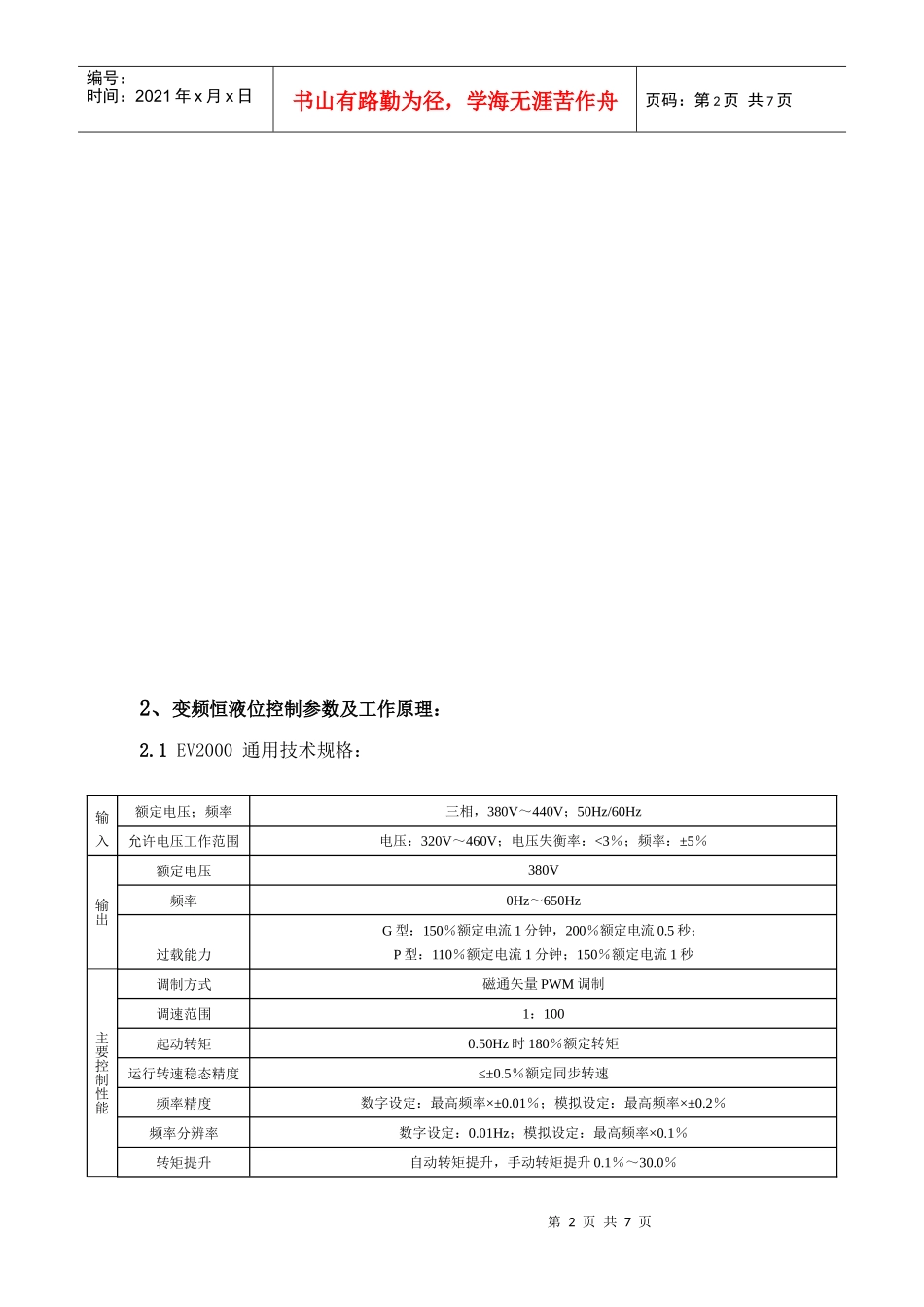

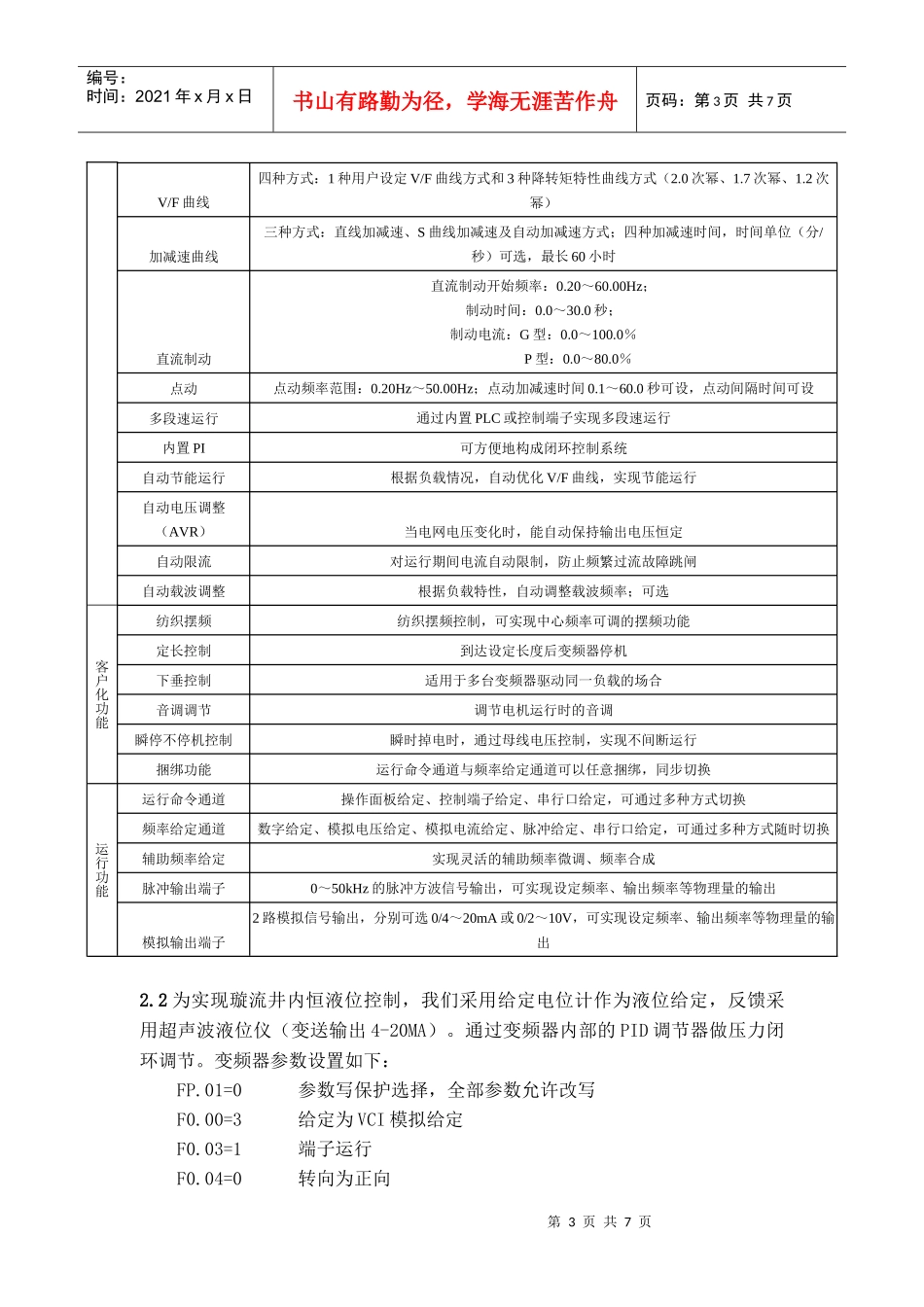

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页艾默生变频器及PLC在恒液位控制中的应用内蒙古森鼎环保节能股份有限公司张彬董海英摘要：文章介绍了艾默生公司变频器EV2000系列在煤矿通风机节能控制中的应用。关键词：变频器压力变送器PID恒压控制AdoptionofEV2000onenergy-savingcontrolinventilatorofmineSondingEnvironmentalprotection&EnergySavingCo.,Ltd.,InnerMongoliaZhangBinDongHaiYingAbstract:EV2000inverterPIDcontrolventilator前言：煤矿通风机是煤矿安全生产的最重要设备。由于其重要性，在系统设计中往往其冗余量较大。为满足正常生产，需要调节风机出口挡板（风门），以达到合适的通风量，这样将会有相当大的能源浪费。采用变频调速进行转速调节，将风门全部打开，将会节约大量的能源（30%以上）。由于其重要性和安全性，我们特别选用了艾默生EV2000系列变频器作为核心控制器件，配合PLC连锁控制，并通过一备一用的设计达到最大安全裕量。1、变频恒压力供风的系统组成通风机电机容量：132KW。变频器选用EV2000-4T1320P，选用压力传感器。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2、变频恒液位控制参数及工作原理：2.1EV2000通用技术规格：输入额定电压；频率三相，380V～440V；50Hz/60Hz允许电压工作范围电压：320V～460V；电压失衡率：<3％；频率：±5％输出额定电压380V频率0Hz～650Hz过载能力G型：150％额定电流1分钟，200％额定电流0.5秒；P型：110％额定电流1分钟；150％额定电流1秒主要控制性能调制方式磁通矢量PWM调制调速范围1：100起动转矩0.50Hz时180％额定转矩运行转速稳态精度≤±0.5％额定同步转速频率精度数字设定：最高频率×±0.01％；模拟设定：最高频率×±0.2％频率分辨率数字设定：0.01Hz；模拟设定：最高频率×0.1％转矩提升自动转矩提升，手动转矩提升0.1％～30.0％第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页V/F曲线四种方式：1种用户设定V/F曲线方式和3种降转矩特性曲线方式（2.0次幂、1.7次幂、1.2次幂）加减速曲线三种方式：直线加减速、S曲线加减速及自动加减速方式；四种加减速时间，时间单位（分/秒）可选，最长60小时直流制动直流制动开始频率：0.20～60.00Hz；制动时间：0.0～30.0秒；制动电流：G型：0.0～100.0％P型：0.0～80.0％点动点动频率范围：0.20Hz～50.00Hz；点动加减速时间0.1～60.0秒可设，点动间隔时间可设多段速运行通过内置PLC或控制端子实现多段速运行内置PI可方便地构成闭环控制系统自动节能运行根据负载情况，自动优化V/F曲线，实现节能运行自动电压调整（AVR）当电网电压变化时，能自动保持输出电压恒定自动限流对运行期间电流自动限制，防止频繁过流故障跳闸自动载波调整根据负载特性，自动调整载波频率；可选客户化功能纺织摆频纺织摆频控制，可实现中心频率可调的摆频功能定长控制到达设定长度后变频器停机下垂控制适用于多台变频器驱动同一负载的场合音调调节调节电机运行时的音调瞬停不停机控制瞬时掉电时，通过母线电压控制，实现不间断运行捆绑功能运行命令通道与频率给定通道可以任意捆绑，同步切换运行功能运行命令通道操作面板给定、控制端子给定、串行口给定，可通过多种方式切换频率给定通道数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定，可通过多种方式随时切换辅助频率给定实现灵活的辅助频率微调、频率合成脉冲输出端子0～50kHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出模拟输出端子2路模拟信号输出，分别可选0/4～20mA或0/2～10V，可实现设定频率、输出频率等物理量的输出2.2为实现璇流井内恒液位控制，我们采用给定电位计作为液位给定，反馈采用超声波液位仪（变送输出4-20MA）。通过变频器内部的PID调节器做压力闭环调节。变频器参数设置如下：FP.01=0参数写保护选择，全部参数允许改写F0.00=3给定为VCI模拟给定F0.03=1端子运行F0.04=0转向为正向第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤...
