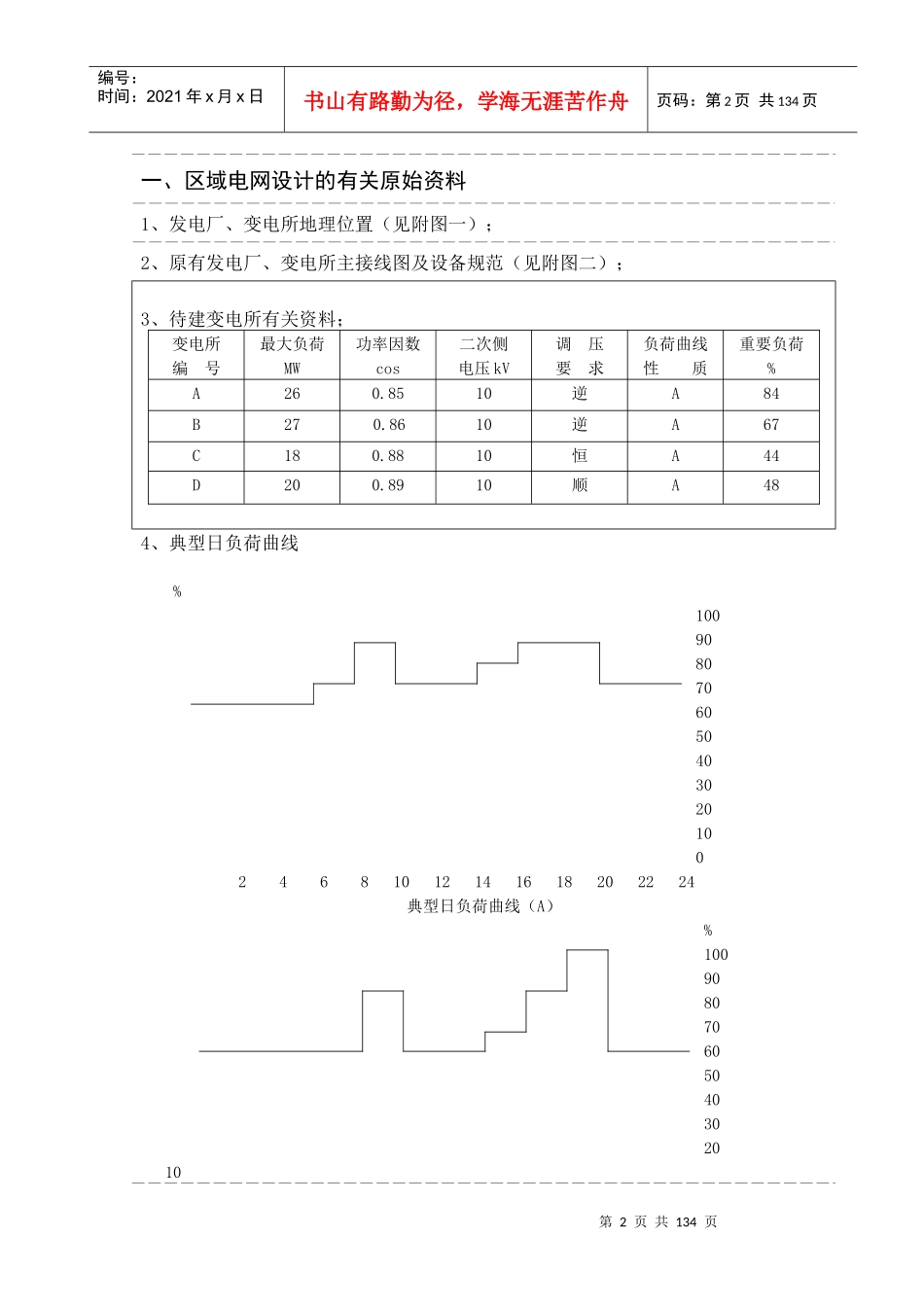

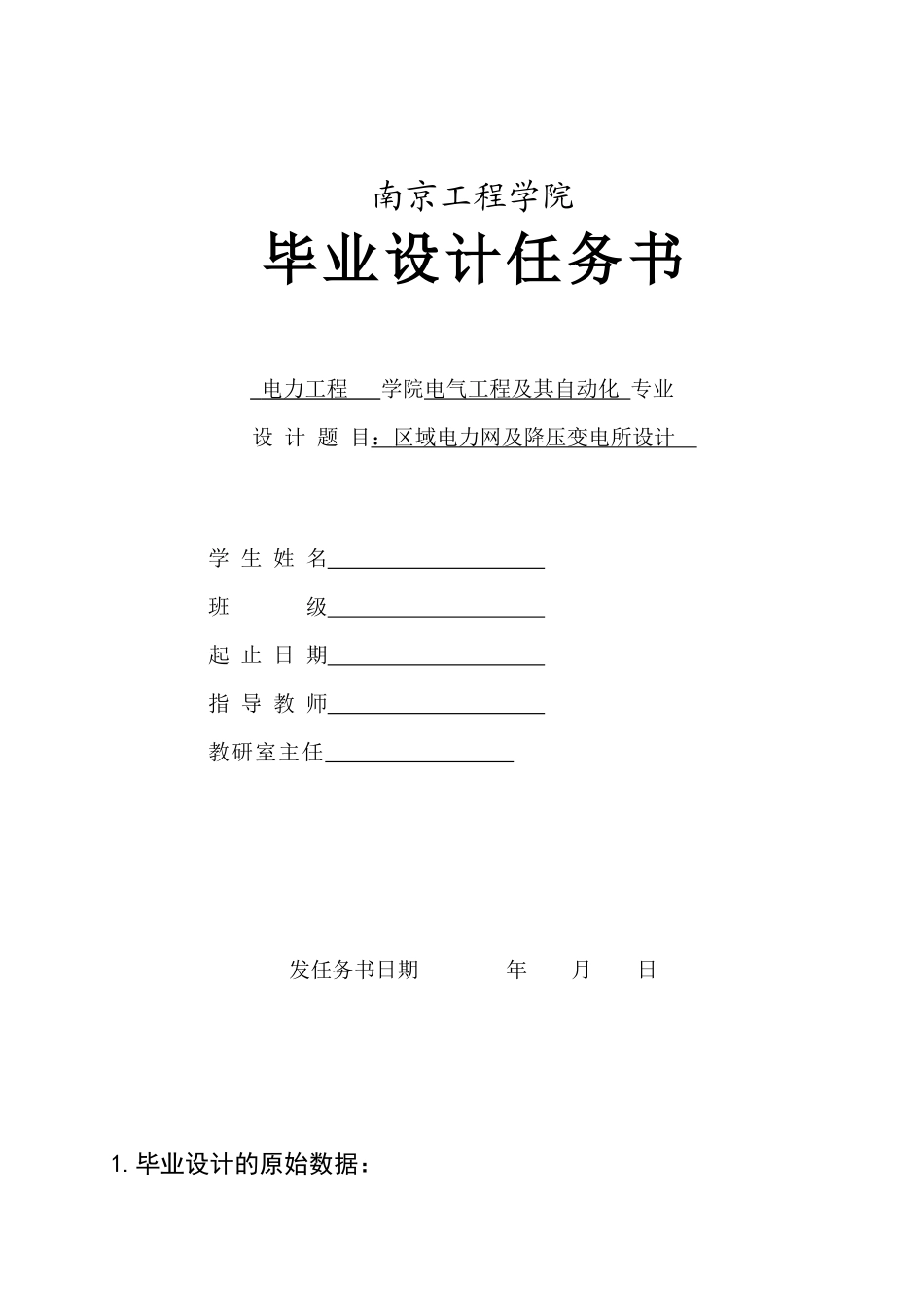

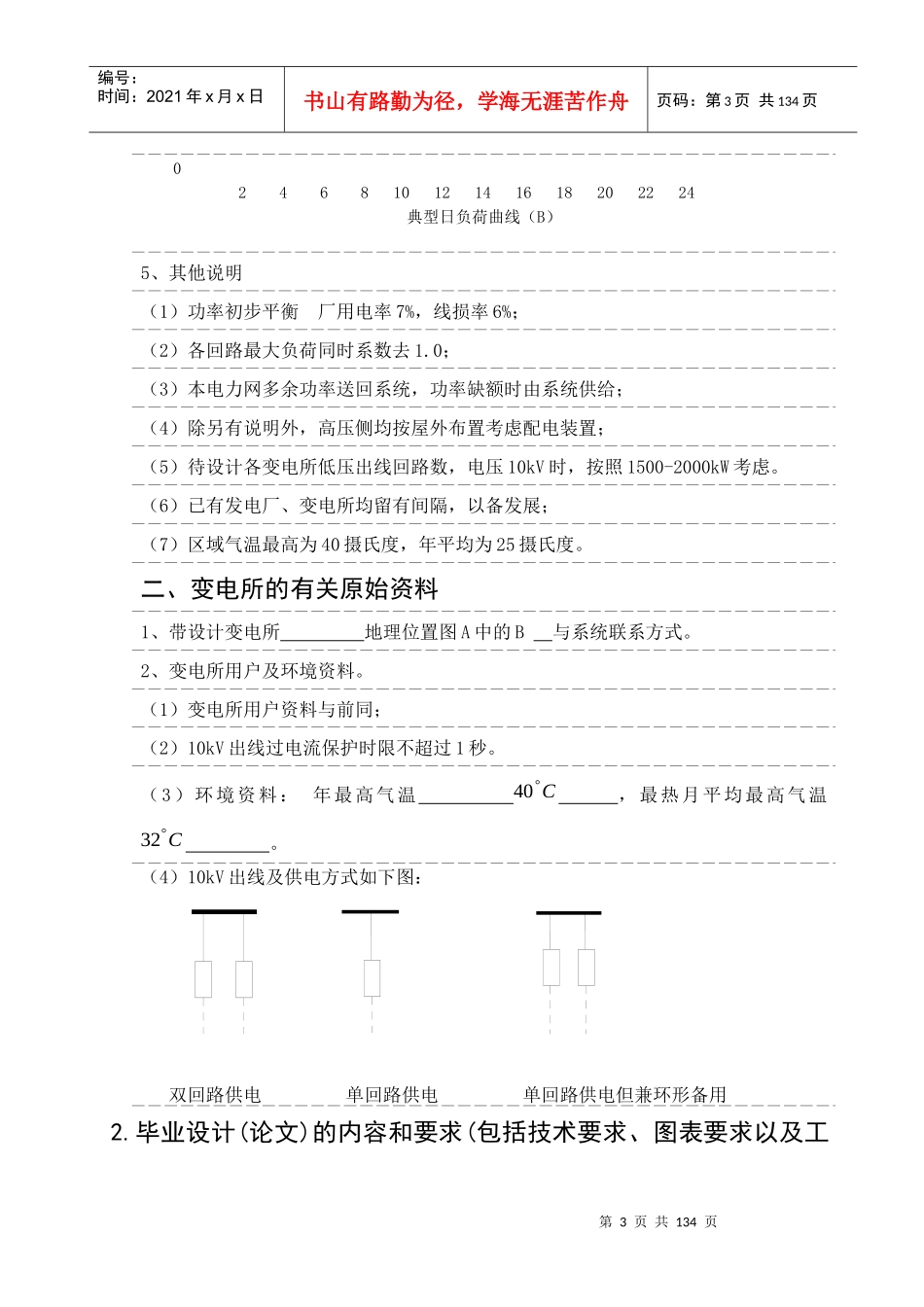

南京工程学院毕业设计任务书电力工程学院电气工程及其自动化专业设计题目：区域电力网及降压变电所设计学生姓名班级起止日期指导教师教研室主任发任务书日期年月日1.毕业设计的原始数据：第2页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共134页一、区域电网设计的有关原始资料1、发电厂、变电所地理位置（见附图一）；2、原有发电厂、变电所主接线图及设备规范（见附图二）；3、待建变电所有关资料；变电所编号最大负荷MW功率因数cos二次侧电压kV调压要求负荷曲线性质重要负荷%A260.8510逆A84B270.8610逆A67C180.8810恒A44D200.8910顺A484、典型日负荷曲线%100908070605040302010024681012141618202224典型日负荷曲线（A）%100908070605040302010第3页共134页第2页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共134页024681012141618202224典型日负荷曲线（B）5、其他说明（1）功率初步平衡厂用电率7%，线损率6%；（2）各回路最大负荷同时系数去1.0；（3）本电力网多余功率送回系统，功率缺额时由系统供给；（4）除另有说明外，高压侧均按屋外布置考虑配电装置；（5）待设计各变电所低压出线回路数，电压10kV时，按照1500-2000kW考虑。（6）已有发电厂、变电所均留有间隔，以备发展；（7）区域气温最高为40摄氏度，年平均为25摄氏度。二、变电所的有关原始资料1、带设计变电所地理位置图A中的B与系统联系方式。2、变电所用户及环境资料。（1）变电所用户资料与前同；（2）10kV出线过电流保护时限不超过1秒。（3）环境资料：年最高气温40°C，最热月平均最高气温32°C。（4）10kV出线及供电方式如下图：双回路供电单回路供电单回路供电但兼环形备用2.毕业设计(论文)的内容和要求(包括技术要求、图表要求以及工第4页共134页第3页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共134页作要求等)：一、区域电力网的设计内容1、根据负荷资料，待设计变电所的地理位置。根据已有电厂的供电情况，做出功率平衡。2、通过技术经济综合比较，确定电力网供电电压、电网接线方式及导线截面。3、进行电力网功率分布及电压计算，评定调压要求，选定调压方案。4、评定电力网接线方案。二、在区域电力网设计的基础上，设计地理位置图A中的B降压变电所的电气部分。具体要求如下：1、对待设计变电所在系统中的地位作用及所供用户的分析。2、选择变电所主变压器的台数、容量、型式。3、分析确定高低压主接线方式及配电装置型式。4、分析确定所用电接线方式。5、进行继电保护及互感器的配置。6、进行选择设备所必须的短路电流计算。7、选择变电所高、低压侧的断路器、隔离开关。8、选择10kV硬导线。9、进行防雷及保护接线的规划。3.毕业设计应完成的技术文件：设计文件及图纸要求：1、设计说明书一份；2、计算书；3、图纸⑴、区域电力网接线图；第5页共134页第4页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共134页⑵、潮流分布图；⑶、变电所一次接线图；⑷、变电所配电装置图及部分断面图；4.主要参考文献：1王新学.电力网及电力系统（第三版）.北京：中国电力出版社，19922陈跃.电气工程专业毕业设计指南（第二版）.北京：中国水利水电出版社，20083范锡普.发电厂电气部分.北京:中国水利水电出版社，19954姚春球.发电厂电气部分.北京：中国电力出版社，20085于永源.电力系统分析（第三版）.北京：中国电力出版社，20086曹绳敏.电力系统课程设计及毕业设计参考资料.北京:中国水利水电出版社，19957于长顺.发电厂电气设备.北京:中国水利水电出版社，19898电力工业部电力规划设计总院.电力系统设计手册.北京：中国电力出版社，1998第6页共134页第5页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共134页第7页共134页第6页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共134页图表1图表2设备规范表第8页共134页第7页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共134页发电机：G1...
