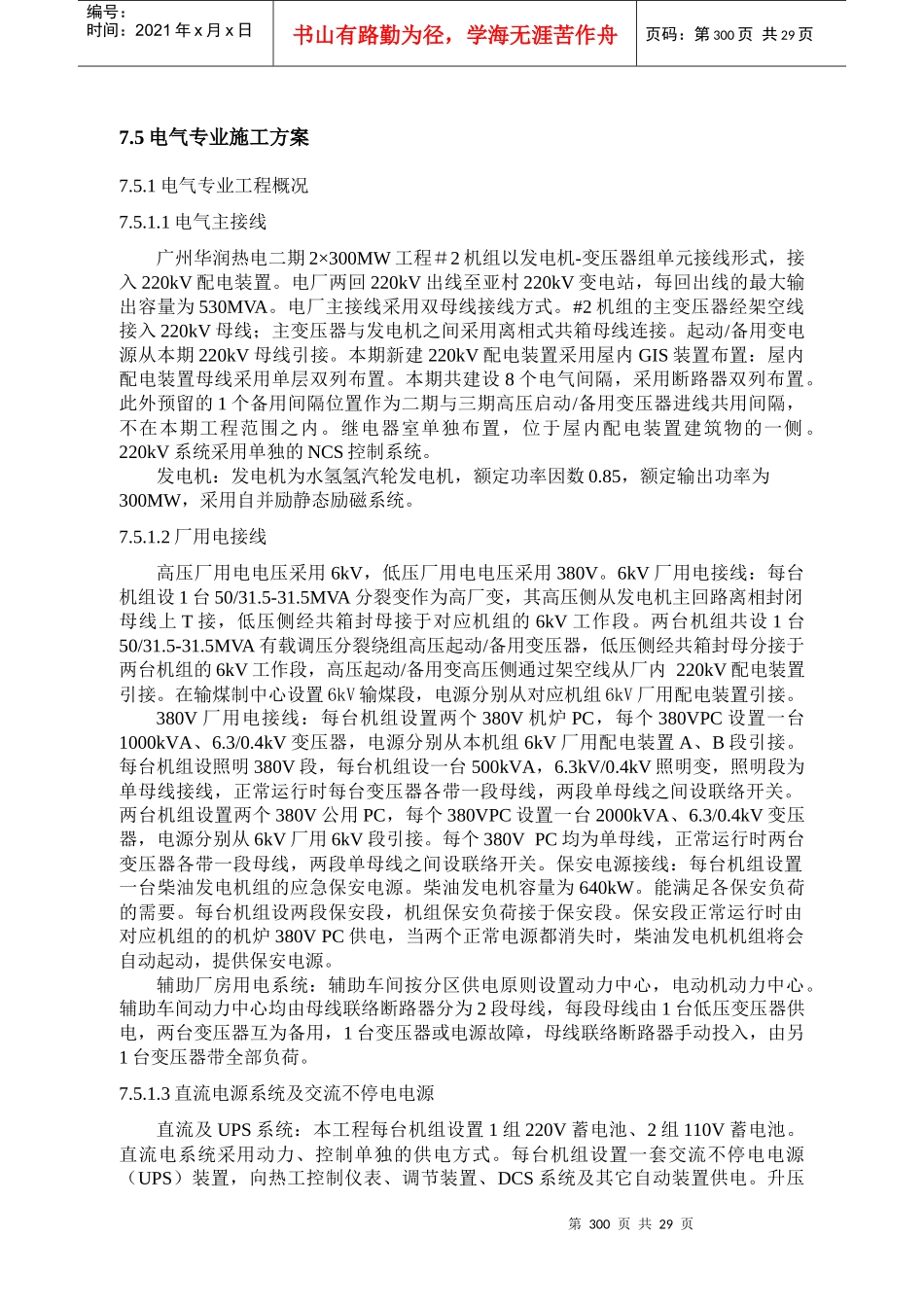

第300页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第300页共29页7.5电气专业施工方案7.5.1电气专业工程概况7.5.1.1电气主接线广州华润热电二期2×300MW工程＃2机组以发电机-变压器组单元接线形式，接入220kV配电装置。电厂两回220kV出线至亚村220kV变电站，每回出线的最大输出容量为530MVA。电厂主接线采用双母线接线方式。#2机组的主变压器经架空线接入220kV母线；主变压器与发电机之间采用离相式共箱母线连接。起动/备用变电源从本期220kV母线引接。本期新建220kV配电装置采用屋内GIS装置布置：屋内配电装置母线采用单层双列布置。本期共建设8个电气间隔，采用断路器双列布置。此外预留的1个备用间隔位置作为二期与三期高压启动/备用变压器进线共用间隔，不在本期工程范围之内。继电器室单独布置，位于屋内配电装置建筑物的一侧。220kV系统采用单独的NCS控制系统。发电机：发电机为水氢氢汽轮发电机，额定功率因数0.85，额定输出功率为300MW，采用自并励静态励磁系统。7.5.1.2厂用电接线高压厂用电电压采用6kV，低压厂用电电压采用380V。6kV厂用电接线：每台机组设1台50/31.5-31.5MVA分裂变作为高厂变，其高压侧从发电机主回路离相封闭母线上T接，低压侧经共箱封母接于对应机组的6kV工作段。两台机组共设1台50/31.5-31.5MVA有载调压分裂绕组高压起动/备用变压器，低压侧经共箱封母分接于两台机组的6kV工作段，高压起动/备用变高压侧通过架空线从厂内220kV配电装置引接。在输煤制中心设置6kV输煤段，电源分别从对应机组6kV厂用配电装置引接。380V厂用电接线：每台机组设置两个380V机炉PC，每个380VPC设置一台1000kVA、6.3/0.4kV变压器，电源分别从本机组6kV厂用配电装置A、B段引接。每台机组设照明380V段，每台机组设一台500kVA，6.3kV/0.4kV照明变，照明段为单母线接线，正常运行时每台变压器各带一段母线，两段单母线之间设联络开关。两台机组设置两个380V公用PC，每个380VPC设置一台2000kVA、6.3/0.4kV变压器，电源分别从6kV厂用6kV段引接。每个380VPC均为单母线，正常运行时两台变压器各带一段母线，两段单母线之间设联络开关。保安电源接线：每台机组设置一台柴油发电机组的应急保安电源。柴油发电机容量为640kW。能满足各保安负荷的需要。每台机组设两段保安段，机组保安负荷接于保安段。保安段正常运行时由对应机组的的机炉380VPC供电，当两个正常电源都消失时，柴油发电机机组将会自动起动，提供保安电源。辅助厂房用电系统：辅助车间按分区供电原则设置动力中心，电动机动力中心。辅助车间动力中心均由母线联络断路器分为2段母线，每段母线由1台低压变压器供电，两台变压器互为备用，1台变压器或电源故障，母线联络断路器手动投入，由另1台变压器带全部负荷。7.5.1.3直流电源系统及交流不停电电源直流及UPS系统：本工程每台机组设置1组220V蓄电池、2组110V蓄电池。直流电系统采用动力、控制单独的供电方式。每台机组设置一套交流不停电电源（UPS）装置，向热工控制仪表、调节装置、DCS系统及其它自动装置供电。升压第301页共29页第300页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第301页共29页站继电器室设2组蓄电池，蓄电池组的电压采用110V，设置一套交流不停电电源（UPS）装置。MIS系统设置一套交流不停电电源（UPS）装置。输煤控制中心设2组蓄电池，蓄电池组的电压采用110V，设置一套交流不停电电源（UPS）装置。各个辅助厂房（除脱硫系统外）不设置单独的直流系统，均由机组直流系统统一供电。7.5.1.4电气系统控制方式本工程采用炉、机、电、网、辅集中控制方式。两台机组合设1个集中控制室，集中控制室与电子设备间集中布置。全厂辅控系统（含脱硫）设置水煤灰三个集中监控点，精处理设有一个临时监控点，全厂辅控系统的监控同时在集中控制室内实现。烟气脱硫系统采用单独的分散控制系统（FGD-DCS），两台机组的脱硫系统在除尘除灰脱硫综合楼设1个就地控制室。7.5.2专业施工组织思路7.5.2.1本工程电气专业施工安装特点及应对措施1、施工临时电源需与其它施工单位密切配合，听从业主的统一安排及管理。本工程...
