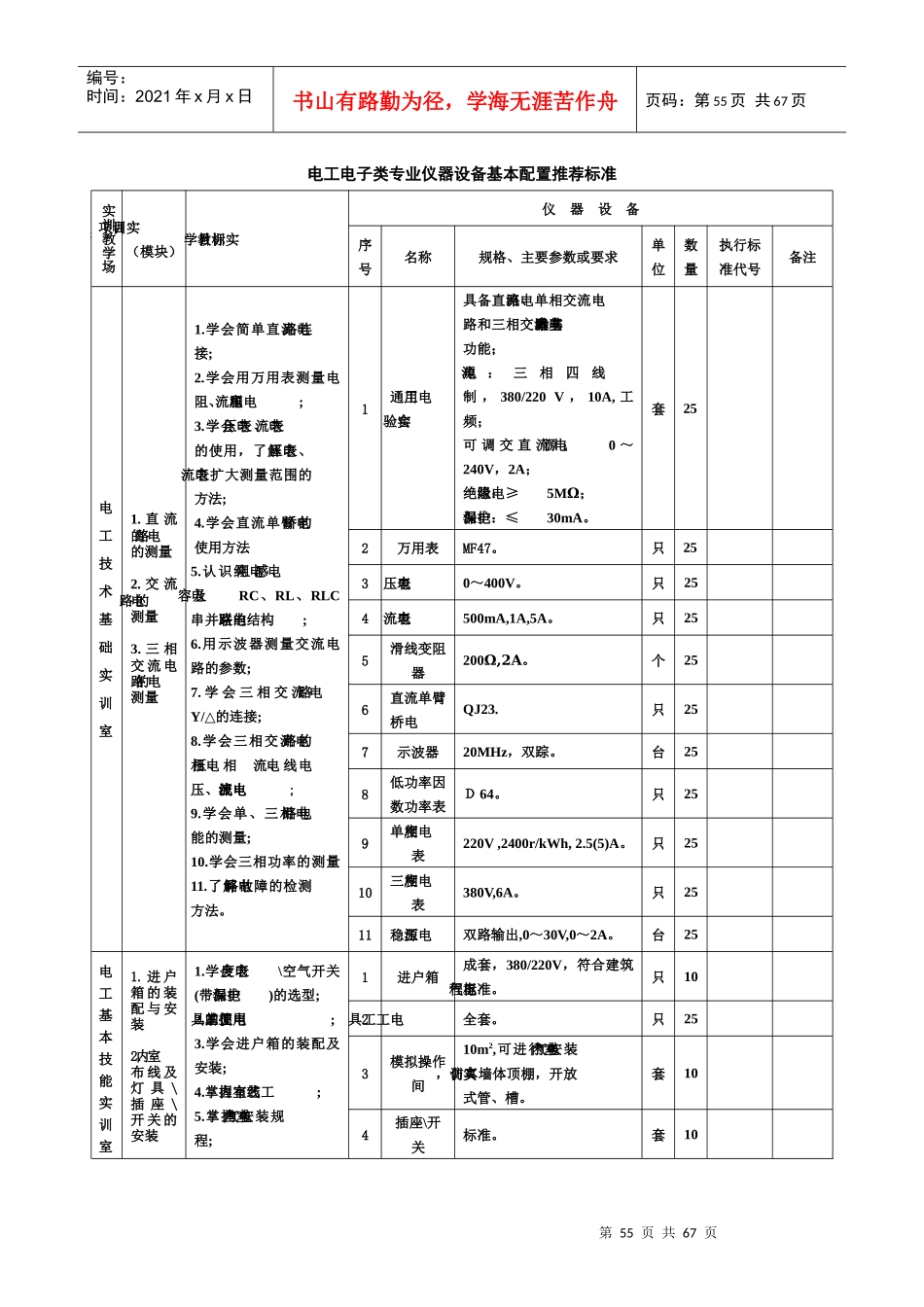

附件4：中等职业学校电工电子类专业实训基地设备基本配置推荐标准1范围本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。2分类本标准根据电工电子类专业涵盖的主要专门化方向和职业岗位（群）要求以及专业培养目标提出了实训基地设备配置基本方案，方案包括了电工技术基础、电工基本技能、机床电气控制、可编程控制器、液压与气动、电力电子及电力拖动、工业自动化、供配电、智能楼宇、空调制冷、家用电器、电子基础、电子器件及线路测量、电子整机维修、单片机应用技术、传感器技术、通信技术应用、声像技术应用、表面组装生产技术（SMT）、电子设计自动化（EDA）等20个实训室。各学校可根据所设专业及专门化方向，从20个实训室中选择若干实训室，组合成符合所设专业要求的具体设备配置方案。参见附件。3要求3.1实训教学场所3.1.1使用面积实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积并符合国家相关规定。3.1.2采光实训室的采光应按照GB/T50033的有关规定。3.1.3照明实训室的照明要求符合GB50034的有关规定。—53—3.1.4通风应符合GBJ16的有关要求。3.1.5电气安装应符合GB16895的有关规定。3.1.6消防应符合GBJ16的有关规定。3.1.7安全标志应符合GB2893、GB2894的有关要求。3.1.8安全与卫生应符合GBZ1的有关要求。3.2仪器设备3.2.1实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。3.2.2各实训室仪器设备的配置数量，应能满足50人同时进行实训。3.2.3所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。3.2.4各种仪器设备的安装使用应符合国家或行业标准。附：实训基地设备基本配置标准—54—第55页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第55页共67页电工电子类专业仪器设备基本配置推荐标准实训教学场所实训项目（模块）实训教学目标仪器设备序号名称规格、主要参数或要求单位数量执行标准代号备注电工技术基础实训室1.直流的电路的测量2.交流电路的测量3.三相交流电路电的测量1.学会简单直流电路连接;2.学会用万用表测量电阻、电流和电压;3.学会电压表、电流表的使用，了解电压表、电流表扩大测量范围的方法;4.学会直流单臂电桥的使用方法5.认识纯电阻、电感、电容及RC、RL、RLC串并联电路的结构;6.用示波器测量交流电路的参数;7.学会三相交流电路Y/△的连接;8.学会三相交流电路的相电压、相电流、线电压、线电流电流;9.学会单、三相电路电能的测量;10.学会三相功率的测量11.了解电路故障的检测方法。1通用电工实验台具备直流电路、单相交流电路和三相交流电路基本实验功能；电源：三相四线制，380/220V，10A,工频；可调交直流电源：0～240V，2A；绝缘电阻：≥5MΩ；漏电保护：≤30mA。套252万用表MF47。只253电压表0～400V。只254电流表500mA,1A,5A。只255滑线变阻器200Ω,2A。个256直流单臂电桥QJ23.只257示波器20MHz，双踪。台258低功率因数功率表Ｄ64。只259单相电度表220V,2400r/kWh,2.5(5)A。只2510三相电度表380V,6A。只2511稳压电源双路输出,0～30V,0～2A。台25电工基本技能实训室1.进户箱的装配与安装2.室内布线及灯具\插座\开关的安装1.学会电度表\空气开关(带漏电保护)的选型;2.掌握电工工具的使用;3.学会进户箱的装配及安装;4.掌握室内布线工艺;5.掌握室内电气安装规程;1进户箱成套，380/220V，符合建筑电气工程标准。只102电工工具全套。只253模拟操作间10m2,可进行室内电气安装实训，仿真墙体顶棚，开放式管、槽。套104插座\开关标准。套10第56页共67页第55页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第56页共67页电工电子类专业仪器设备基本配置推荐标准实训教学场所实训项目（模块）实训教学目标仪器设备序号名称规格、主要参数或要求单位数量执行标准代号备注6.了解内线安装验收标准;5电工压力钳≥40mm。只106线管加热器标准。只107照明器具日光灯\白炽灯\射灯。套10电工基本技能实训室3.电动机Y-...
