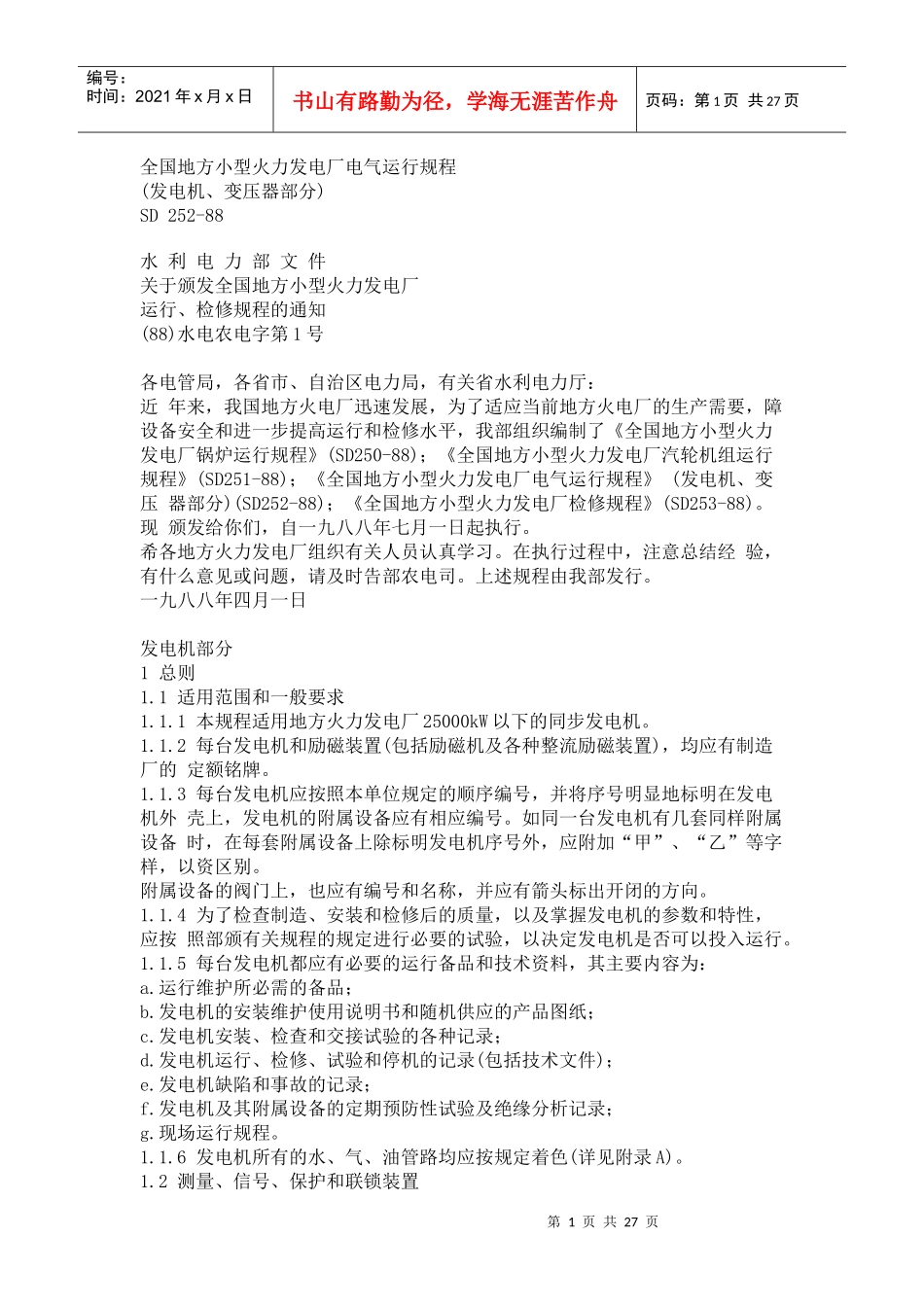

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页全国地方小型火力发电厂电气运行规程(发电机、变压器部分)SD252-88水利电力部文件关于颁发全国地方小型火力发电厂运行、检修规程的通知(88)水电农电字第1号各电管局，各省市、自治区电力局，有关省水利电力厅：近年来，我国地方火电厂迅速发展，为了适应当前地方火电厂的生产需要，障设备安全和进一步提高运行和检修水平，我部组织编制了《全国地方小型火力发电厂锅炉运行规程》(SD250-88)；《全国地方小型火力发电厂汽轮机组运行规程》(SD251-88)；《全国地方小型火力发电厂电气运行规程》(发电机、变压器部分)(SD252-88)；《全国地方小型火力发电厂检修规程》(SD253-88)。现颁发给你们，自一九八八年七月一日起执行。希各地方火力发电厂组织有关人员认真学习。在执行过程中，注意总结经验，有什么意见或问题，请及时告部农电司。上述规程由我部发行。一九八八年四月一日发电机部分1总则1.1适用范围和一般要求1.1.1本规程适用地方火力发电厂25000kW以下的同步发电机。1.1.2每台发电机和励磁装置(包括励磁机及各种整流励磁装置)，均应有制造厂的定额铭牌。1.1.3每台发电机应按照本单位规定的顺序编号，并将序号明显地标明在发电机外壳上，发电机的附属设备应有相应编号。如同一台发电机有几套同样附属设备时，在每套附属设备上除标明发电机序号外，应附加“甲”、“乙”等字样，以资区别。附属设备的阀门上，也应有编号和名称，并应有箭头标出开闭的方向。1.1.4为了检查制造、安装和检修后的质量，以及掌握发电机的参数和特性，应按照部颁有关规程的规定进行必要的试验，以决定发电机是否可以投入运行。1.1.5每台发电机都应有必要的运行备品和技术资料，其主要内容为：a.运行维护所必需的备品；b.发电机的安装维护使用说明书和随机供应的产品图纸；c.发电机安装、检查和交接试验的各种记录；d.发电机运行、检修、试验和停机的记录(包括技术文件)；e.发电机缺陷和事故的记录；f.发电机及其附属设备的定期预防性试验及绝缘分析记录；g.现场运行规程。1.1.6发电机所有的水、气、油管路均应按规定着色(详见附录A)。1.2测量、信号、保护和联锁装置第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页1.2.1发电机应按照部颁各有关规程的规定装设必要的继电保护、过电压保护、各种联锁装置和监视测量仪表，并在仪表上标出运行定额的红线。1.2.2主控制室与主机室值班人员分开的发电厂，每台发电机组均应装设联系信号装置。1.2.3联系信号装置应有声、光和必要的文字标志，并至少能传送下列信号。主控制室传送给主机室的信号：“注意”、“发电机已并列”、“发电机已解列”、“增加负荷”、“减低负荷”、“接电话”、“更改命令”、“停机”。主机室传送给主控制室的信号：“注意”、“机器危险”、“转速正常薄“减负荷”、“更改命令”、“汽机调整”。“机器危险”的信号按钮，应备有防止被偶然接触而误送信号的装置(可在按钮上加罩)。汽机的危急保安器动作时，应送信号至主控制室。在现场运行规程中，应具体规定使用上列信号的办法。1.2.4发电机应有适当的灭火装置。空气冷却的发电机，最好用水灭火。此外，在安装发电机的室内，还应备有电气设备专用的灭火器。1.2.5水灭火装置可以采用下列两种方式：a.在发电机内安装特制的喷水管。当喷水管安装在定子的端盖内时，喷嘴应该对准定子绕组的端部；b.使用装有橡皮喷嘴的专用水龙头带。水灭火装置应有两个水源。当水灭火装置喷水时，喷水管的出口水压应为49035～98070Pa(0.5～1.0kgf/cm2)(制造厂另有规定者按制造厂的规定)。为了保证这一水压，应该根据水灭火装置与水源之间的水阻及流量，计算出水压降，然后规定出不喷水时所需的水压，作为经常监视之用。1.3励磁系统1.3.1地方火力发电厂应按其机组类型配备励磁机的备用电枢或整流励磁装置的备件。1.3.2在同一整流子或滑环上，尤其是在同一极性上，应采用同一牌号的电刷。电刷在刷框内应能够上下自由活动(一般间隙为0.1～0.2mm)。1.3.3发电机都应装有强...
